Стандартные оптические патчкорды с коннекторами LC, SC, FC, ST

Патчкорд, коммутационный кабель или коммутационный шнур (от англ. patching cord - соединительный шнур). Другими словами, патчкорд это оптический кабель, который заканчивается коннекторами с обеих сторон и предназначен для соединения активного сетевого оборудования с ODF. Патчкорд может быть оконечен разъемом любого типа, предназначенных как для одномодовых, так и для многомодовых приложений. Патч корды производятся из одноволоконного или двухволоконного оптического кабеля, так называемого типа "симплекс" или “дуплекс”. Длина оптического кабеля в патч корде может составлять от 0,5 до 100 метров. Все патчкорды производятся с соблюдением требований стандартов IEC и TELCORDIA к радиусу кривизны, положению торца волокна в наконечнике, прямым и обратным потерям, смещению вершины наконечника, устойчивости к механическим и климатическим воздействиям.

Патчкорды с коннектором LC

Инновационный дизайн коннектора LC имеет форм-фактор половинного размера промышленного стандарта, существующего в настоящее время, а его особенности создают для пользователя новое определение легкости и простоты в обращении. Коннектор типа LC разработан в соответствии со спецификациями и стандартами EIA/TIA 568А, FOCIS 10, IEC61754-20 и IEC 11801. Дуплексный LC коннектор подходит под посадочное место стандарта RJ-45.

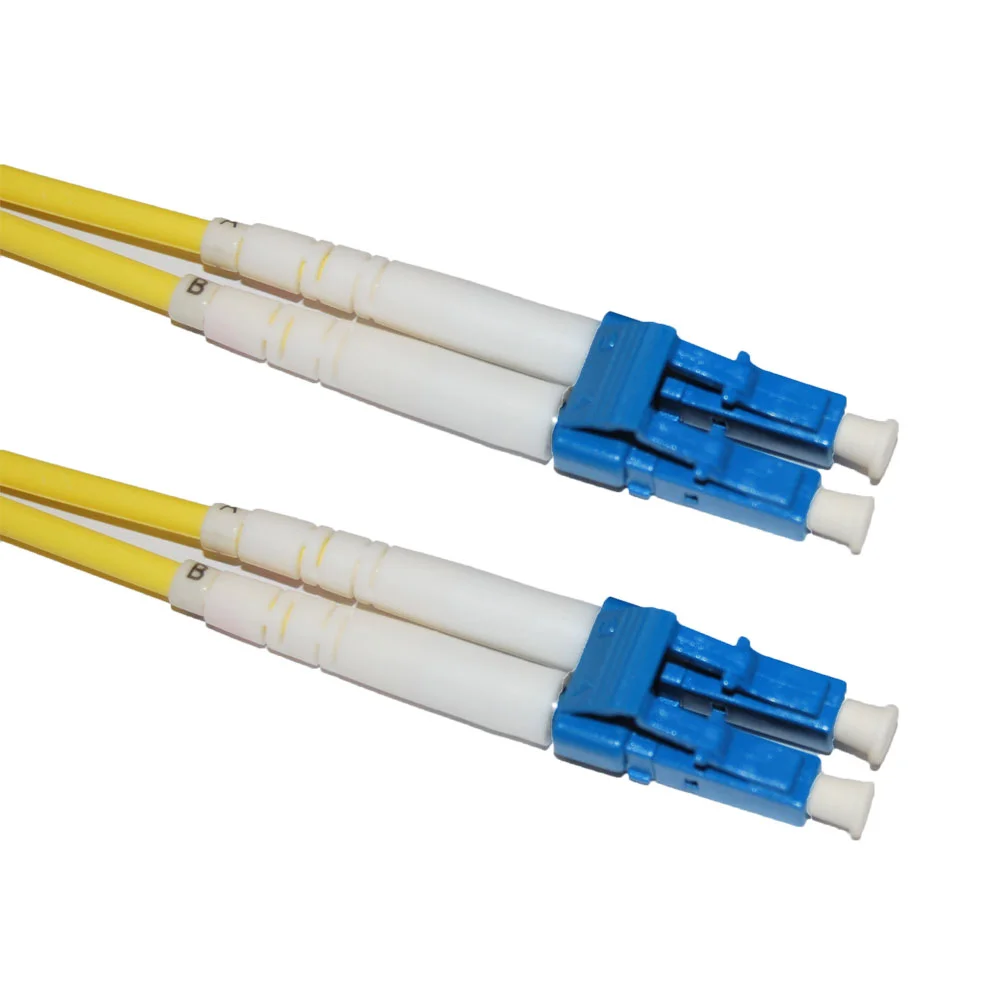

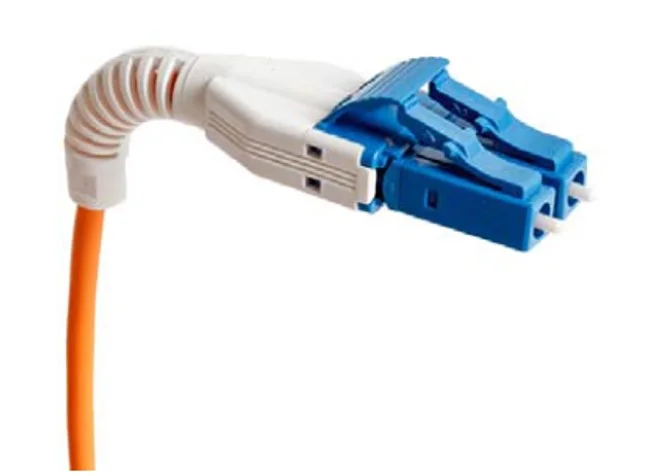

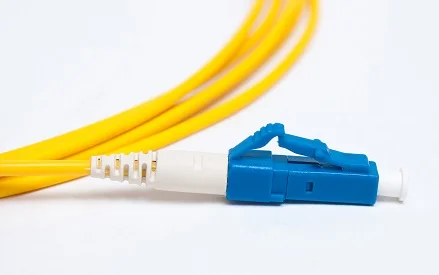

Стандартные оптические коннеторы LC	Патчкорд LC UniBoot	Патчкорд LC с коротким хвостовиком

Патчкорды с коннектором SC (SC-RJ)

Патчкорды с коннекторами типа SC разработаны и выполнены в соответствии со стандартами JIS, IEC, EIA/TIA и ANSI. Патчкорды типа SC производятся для Singlemode и Multimode приложений с коннекторами с полировкой РС, UPC и АРС.

SC-RJ - тип волоконно-оптического соединения, который посути является видоизмененным коннектором SC-Duplex. Отличие в том, что 2 сердечника SC, которые особым образом расположенные друг к другу, установлены в специальный адаптер, подключаемый к волоконно-оптическому соединителю.

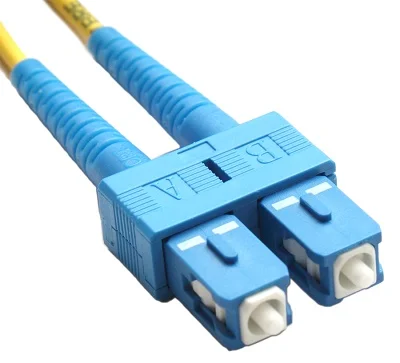

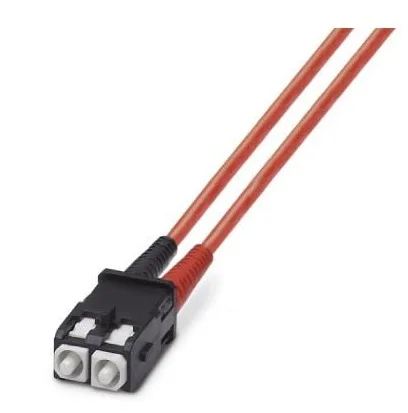

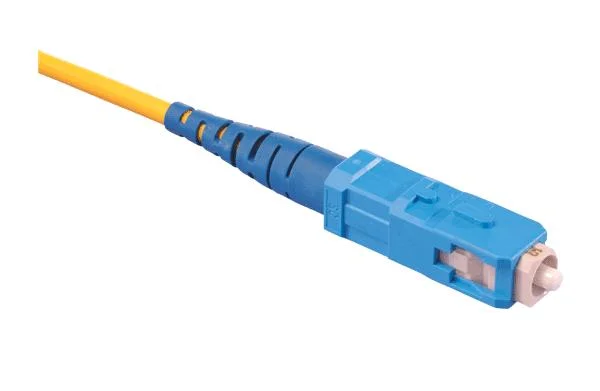

Стандартные оптические коннеторы SC	Оптические патчкорды SC DUPLEX	Оптический патчкорд с коннекторами SC-RJ

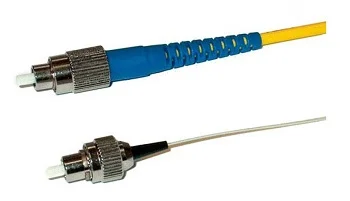

Патчкорды с коннектором FC

Патчкорд с коннекторами типа FC/PC, FC/UPC, FC/APC разработаны и выполнены в соответствии со спецификациями JIS, IEC, EIA/TIA и ANSI. Предназначены для использования в волоконно-оптических сетях. Коннекторы типа FC доступны под SM (Singlemode 9/125), MM (Multimode OM2 50/125), MM (Multimode OM3 50/125) и MM (Multimode OM1 62,5/125) волокна. Благодаря резьбовому соединению коннектора обеспечивается надежная фиксация в адаптере или разъеме сетевого оборудования.

• Существуют для двух стандартов:
  • NPC205 – Methode, Seikoh Giken, JDSU
  • NPC 215 - Seiko Instruments

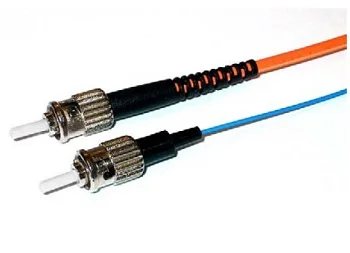

Патчкорды с коннектором ST

ST коннетор используется для производства волоконно-оптических соединительных шнуров. Поворотный механизм замка обеспечивает простое соединение с сетевым оборудованием или распределительной панелью. Феруль изготавливается из высококачественной керамики. Оптические коннекторы доступны с полировками PC (многомод) и UPC (одномод) под кабель 3,0 мм или волокно 900 мкм.
