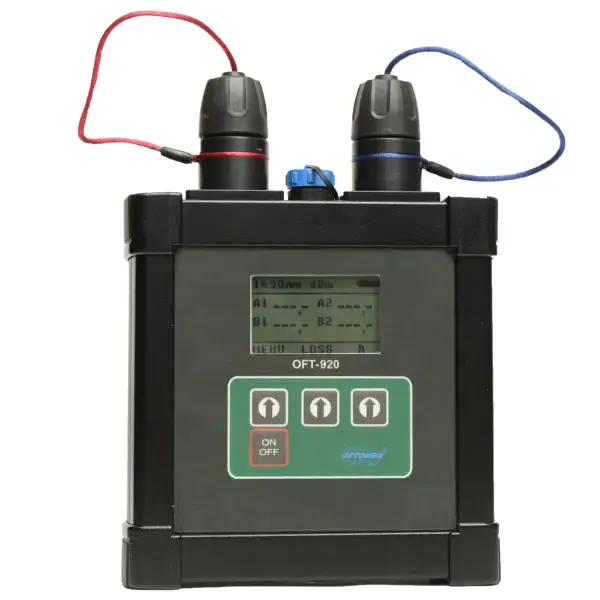

El conjunto de pruebas ópticas robustas OFT-920 está diseñado para probar redes ópticas terminadas con conectores en entornos hostiles. Combina tanto una fuente de luz como un medidor de potencia óptica en una sola unidad. Este conjunto de pruebas es ideal para las industrias minera, petroquímica y de radiodifusión. La carcasa de aluminio robusta lo hace perfecto para operaciones en campo.
La capacidad de memoria permite almacenar y cargar hasta 2000 mediciones, incluyendo la posición de memoria o el número de fibra, la longitud de onda, el valor absoluto o relativo y la pérdida de inserción. El probador admite la descarga de memoria y la generación de informes de prueba. La batería recargable asegura un trabajo a largo plazo con costos operativos mínimos.
Características:
- Conectores ambientales robustos de tecnología de haz expandido y férula
- Carcasa de aluminio robusta
- Aplicaciones multimodo (MM) y/o monomodo (SM)
- Prueba simultánea de todas las fibras 2/4
- Memoria interna
- Unidades mostradas: dBm, dB
- Alto rango dinámico
- Varias combinaciones de fuentes de luz
- Cargador incorporado, indicador de estado de la batería
- Fácil de usar con navegación por menú
Opciones:
- Patchcord de referencia
- Hisopos de limpieza
Especificaciones:
Fuente de Luz:
Parámetro | Valor | Nota |
---|---|---|
Potencia de salida | 850 nm, 1300 nm: -26 dBm (fibra 62.5/125 µm) | |
1310, 1490, 1550, 1625 nm: -16 dBm | valor típico | |
Estabilidad (1 hora, delta/2) | 850 nm, 1300 nm: ± 0.03 dB | probado después de 20 min de calentamiento |
1310, 1490, 1550, 1625 nm: ± 0.05 dB | temperatura 23 ± 1° |
Medidor de Potencia:
Parámetro | Valor | Nota |
---|---|---|
Fotodetector | 1 mm InGaAs | |
Longitudes de onda de trabajo | MM: 850, 1300 nm | |
SM: 1310, 1490, 1550, 1625 nm | puede ser personalizado | |
Incertidumbre | ± 12% | 1310, 1550 nm @ -20 dBm |
Resolución | 0.1 | |
Rango dinámico | -55 dBm a +10 dBm | 1300, 1310, 1490, 1550, 1625 nm |
-53 dBm a +17 dBm | 850 nm |
Especificaciones Generales:
Parámetro | Valor | Nota |
---|---|---|
Dimensiones | 145 x 145 x 56 mm | sin conectores |
Peso | 400 g | con batería |
Temperatura de operación | -10 a +50 °C | |
Temperatura de almacenamiento | -40 a +70 °C | |
Humedad (sin condensación) | 0 a 95% | |
Clasificación IP | IP 54 | |
Tiempo de funcionamiento de la batería | > 20 hrs | entre cargas de batería |
