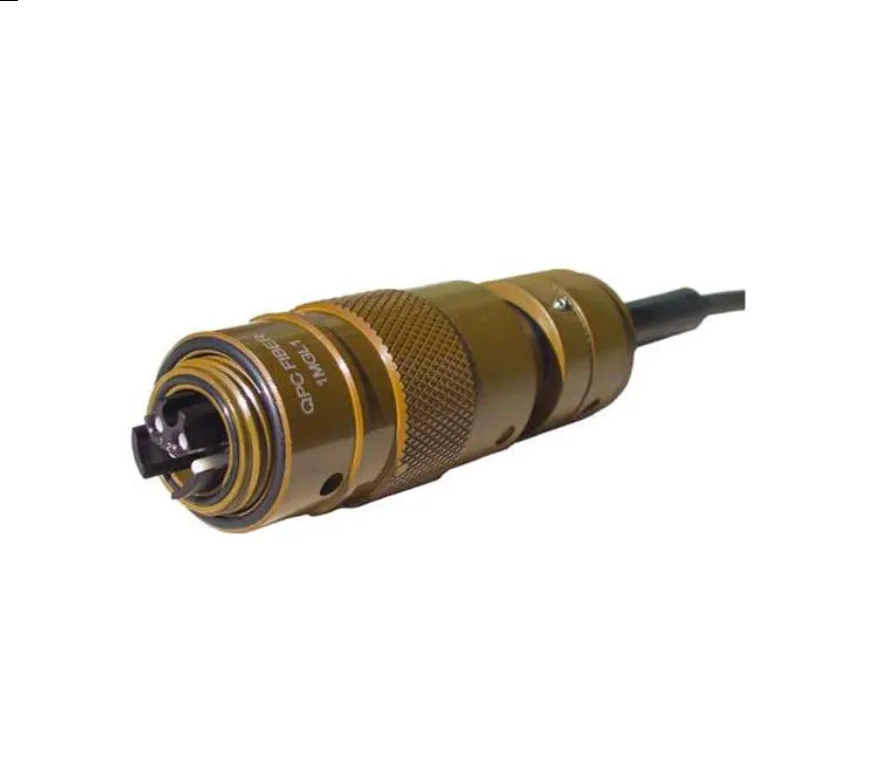

Conectores hermafroditas de contacto físico de la serie TFOCA. Estos conectores están diseñados para cables de fibra óptica, especialmente para entornos con requisitos aumentados: redes tácticas, condiciones externas severas (humedad, polvo, vibración, temperatura). Por ejemplo, en el sitio de Optokon se indica: “Los cables ópticos TFOCA están destinados a la conexión de nodos de redes tácticas ... el conector incluye una interfaz óptica con cuatro férulas estándar de 2,5 mm ... el acoplamiento hermafrodita TFOCA elimina la necesidad de adaptadores y mitades macho y hembra”.
Principales ventajas de esta serie:
- Diseño hermafrodita (sin partes “macho/hembra”) — cualquier conector puede acoplarse con otro idéntico sin necesidad de “enchufe/toma”.
- Contacto físico (férula cerámica y casquillo de alineación) que garantiza una conexión óptica fiable con baja pérdida y buenas características de reflexión de retorno.
- Diseñados para condiciones extremas: amplio rango de temperatura, humedad, polvo, golpes, vibración, gran número de ciclos de conexión/desconexión.
- Posibilidad de mantenimiento en campo (desmontaje/servicio técnico in situ).
Estas características hacen que la serie TFOCA sea ideal para: sistemas militares, industriales, móviles y de emergencia en los cuales los conectores estándar no pueden soportar la carga.
Características comparativas de los modelos
A continuación se presenta una tabla comparativa de los modelos principales de la serie TFOCA (TFOCA I, TFOCA II, TFOCA III) con sus características clave.
Modelo | Canales / configuración | Pérdida de inserción máxima¹ | Rango de temperatura de operación | Características principales |
TFOCA I | 2 canales (básico) | ~2.00 dB (SM), ~1.50 dB (MM) | aprox. –10 °C … +75 °C | Primera versión, compatibilidad con sistemas heredados |
TFOCA II | 4 canales, 12 canales | ≤ 0.75 dB máximo | –46 °C … +71 °C | Óptica mejorada, diseño hermafrodita |
TFOCA III | 6 / 24 canales (alta densidad) | ~0.30–0.40 dB típico | –46 °C … +71 °C | Para alta densidad, diseño moderno |
¹ Pérdida de inserción — valor típico/máximo.
Diferencias principales
- Número de canales: desde 2 (TFOCA I) hasta 24 (TFOCA III) — elección según el número de fibras requerido.
- Pérdidas ópticas: la serie mejora con el tiempo — menor pérdida máxima, óptica mejorada.
- Mecánica y materiales: sistemas de alineación mejorados, materiales del cuerpo, protección anticorrosión y posibilidad de mantenimiento en campo.
- Aplicación: TFOCA I — escenarios menos exigentes; II y III — entornos severos, mayor densidad y requisitos más estrictos.
Características y aplicación de los modelos
Características
- Diseño hermafrodita – permite conectar cables fácilmente sin adaptadores ni diferenciación “macho/hembra”. Agiliza el despliegue en condiciones de campo o emergencia.
- Contacto físico (férulas PC/UPC + casquillos de alineación) – garantiza transmisión óptima, baja pérdida y alta fiabilidad.
- Resistencia y durabilidad: probados según estándares militares (MIL-STD, EIA/TIA) para vibración, golpes, inmersión, flexión del cable. Por ejemplo: TFOCA III soporta ≥ 400 lb (≈180 kg) de tensión de tracción.
- Mantenimiento en campo: por ejemplo, un inserto frontal desmontable permite servicio y limpieza in situ.
- Sellado y protección: muchos modelos cumplen con clasificaciones IP o estándares militares para protección contra polvo/humedad.
Ámbitos de aplicación
- Redes tácticas (militares, de emergencia)
- Entornos industriales severos (minería, petróleo y gas, plataformas offshore)
- Instalaciones móviles/temporales (reparación, instalación en campo, despliegue in situ)
- Aplicaciones que requieren un gran número de fibras (sistemas multicanal)
Recomendaciones de selección
- Determinar el número de canales/fibras necesario — elegir un modelo con la cantidad adecuada.
- Considerar el tipo de fibra (monomodo o multimodo) y la pérdida de inserción requerida — elegir modelos con pérdidas más bajas si es crítico.
- Evaluar el entorno de operación — humedad, polvo, golpes, temperaturas extremas. Si el entorno es severo, elegir versiones más resistentes (TFOCA II/III).
- Asegurar la posibilidad de mantenimiento en campo — importante cuando no hay soporte técnico cercano.
- Comprobar compatibilidad y estándares, especialmente si se integra con sistemas existentes o equipos antiguos.
FAQ (Preguntas frecuentes)
P1: ¿Qué significa que un conector sea “hermafrodita”?
R: Es un conector sin partes “macho/hembra” — cualquier lado puede acoplarse con otro idéntico. Esto simplifica la instalación y reduce el número de tipos de conectores.
P2: ¿Cuáles son las ventajas del contacto físico (PC) en un conector de fibra?
R: El contacto físico implica que las férulas de las fibras se presionan entre sí mediante casquillos cerámicos/metálicos de alineación. Esto proporciona una pérdida mínima de señal y una conexión de alta calidad.
P3: ¿Cuál es la diferencia entre TFOCA II y TFOCA III?
R: Las principales diferencias son el número de canales (TFOCA III admite configuraciones de mayor densidad como 6 o 24 canales), el rendimiento óptico mejorado y el uso de materiales más avanzados. Ver tabla arriba.
P4: ¿Pueden utilizarse estos conectores en campo o en entornos severos?
R: Sí, estos modelos están diseñados específicamente para condiciones extremas: amplio rango de temperatura, protección contra humedad, polvo, golpes y vibración. Por ejemplo, temperatura de operación –46 °C ... +71 °C para TFOCA II/III.
P5: ¿Qué se debe tener en cuenta al elegir?
R: Número de canales, tipo de fibra, pérdida de inserción admisible, durabilidad (ciclos de conexión), nivel de protección (IP, estándares) y posibilidad de mantenimiento en campo.
P6: ¿Son compatibles estos conectores con sistemas existentes?
R: La serie TFOCA ofrece amplia compatibilidad con estándares militares/industriales (por ejemplo MIL-C-83526). Sin embargo, se recomienda verificar configuraciones específicas de antemano para evitar incompatibilidades.
