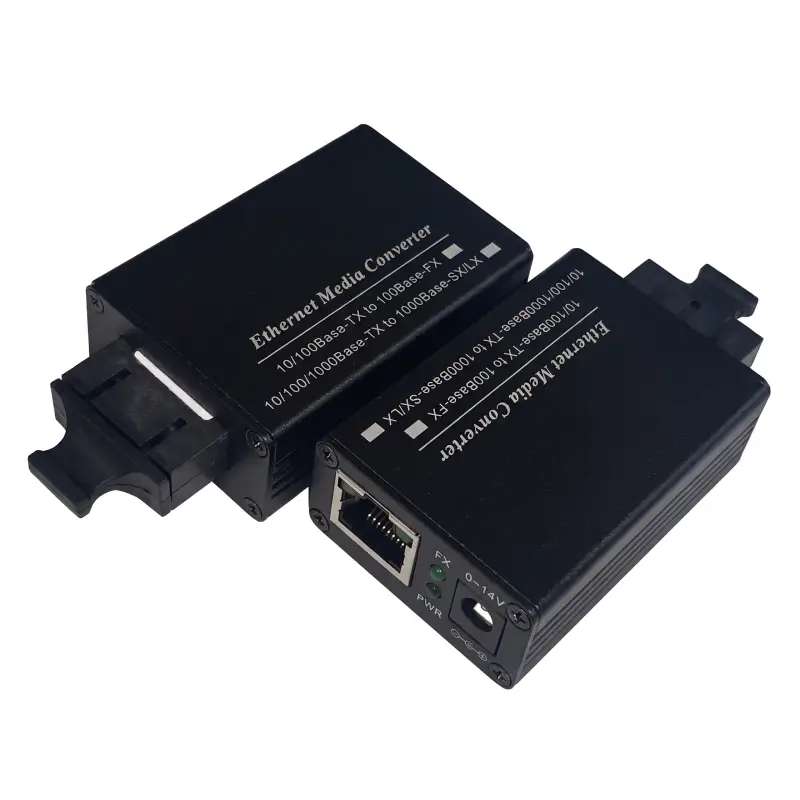

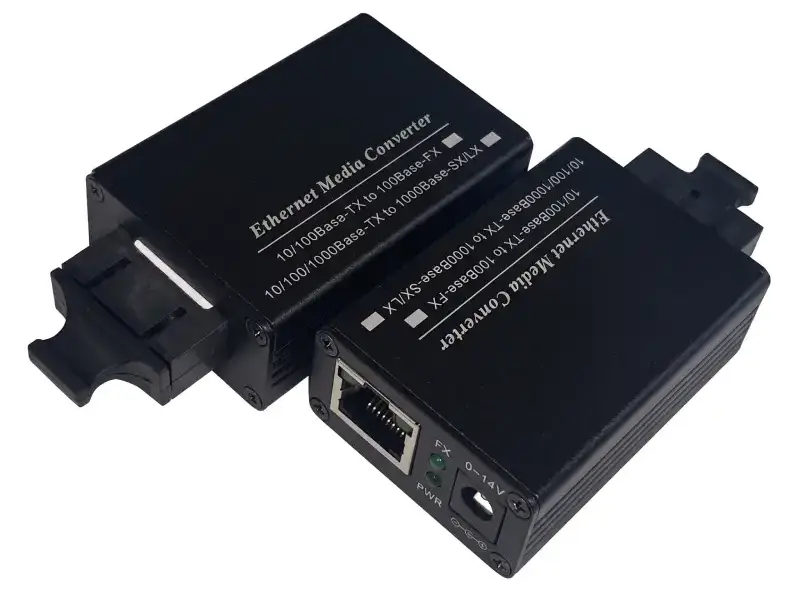

CS-100C-M30 — convertidor de medios compacto de 10/100Base-TX a 100Base-FX, 1300 nm, hasta 2 km
OPTOKON CS-100C-M30 — convertidor de medios Fast Ethernet compacto para convertir la señal entre una conexión Ethernet de cobre 10/100Base-TX y una línea de fibra óptica 100Base-FX. El dispositivo permite convertir fácilmente una conexión RJ45 estándar a fibra óptica multimodo y ampliar el alcance de la red Ethernet hasta 2 km.
El convertidor de medios está equipado con un puerto RJ45 y una interfaz óptica SC dúplex. El canal óptico funciona a una longitud de onda de 1300 nm y admite fibra multimodo 50/125 µm y 62,5/125 µm.
CS-100C-M30 es ideal para modernizar redes Fast Ethernet existentes y conectar cámaras IP remotas, controladores, sistemas de control de acceso, equipos industriales, nodos SCADA y otros dispositivos Ethernet situados a distancias que superan el alcance del cable de par trenzado estándar.
Gracias a sus dimensiones de tan solo 62,3 × 42,3 × 22 mm y a su peso de 100 g, el dispositivo se instala fácilmente en pequeñas cajas de telecomunicaciones, armarios, sistemas de videovigilancia, paneles industriales o directamente junto al equipo terminal.
Principales ventajas del CS-100C-M30
- Conversión de 10/100Base-TX a 100Base-FX — transición sencilla de Ethernet sobre cobre a fibra óptica.
- Alcance de hasta 2 km — muy superior a los 100 m habituales de Ethernet sobre par trenzado.
- Fibra multimodo 50/125 y 62,5/125 µm — compatible con los tipos de fibra multimodo más habituales.
- Longitud de onda de 1300 nm.
- SC dúplex — interfaz óptica estándar y práctica.
- Velocidad de hasta 100 Mbit/s — para redes Fast Ethernet.
- Store-and-Forward — transmisión fiable de tramas Ethernet entre interfaces.
- Full Duplex / modo dúplex adaptativo.
- Indicadores LED PWR, TP y FX — comprobación rápida del estado de la alimentación y de los enlaces.
- Bajo consumo energético de 0,7–1,5 W.
- Alimentación de 5 V DC.
- Posibilidad de alimentación por USB mediante un adaptador USB a DC.
- Carcasa compacta — 62,3 × 42,3 × 22 mm.
- Peso de solo 100 g.
- MTBF superior a 50 000 horas.
- Versiones para rangos de temperatura estándar e industrial.
Principio de funcionamiento
El CS-100C-M30 se instala entre un dispositivo Ethernet convencional y una línea de fibra óptica. Por un lado, se conecta un cable de red RJ45 al convertidor de medios y, por el otro, una fibra óptica multimodo dúplex.
Esquema de conexión típico:
Dispositivo Ethernet → RJ45 → CS-100C-M30 → Fibra multimodo → CS-100C-M30 → RJ45 → Dispositivo Ethernet
De este modo, se pueden conectar dos segmentos Ethernet remotos sin modificar los equipos activos existentes.
Puerto Ethernet 10/100Base-TX
El lado de cobre del convertidor de medios utiliza un puerto estándar RJ45 y admite 10Base-T y 100Base-TX.
Para la conexión se utiliza un cable Ethernet estándar de categoría Cat5 o superior, conforme a EIA/TIA 568A/B.
| Parámetro | Valor |
|---|---|
| Tipo de puerto | RJ45 |
| Velocidad | 10 / 100 Mbit/s |
| Estándares | IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX |
| Cable | Cat5 o superior |
| Asignación de pines | EIA/TIA 568A/B |
Interfaz óptica 100Base-FX
El lado óptico del CS-100C-M30 funciona conforme al estándar 100Base-FX y utiliza dos conectores SC para la transmisión y recepción de la señal.
| Parámetro | Valor |
|---|---|
| Estándar | 100Base-FX |
| Velocidad | 100 Mbit/s |
| Longitud de onda | 1300 nm |
| Tipo de fibra | Multimodo |
| Fibra compatible | 50/125 o 62,5/125 µm |
| Conector óptico | SC dúplex |
| Alcance máximo | Hasta 2 km |
Por qué utilizar fibra óptica
Ethernet sobre par trenzado tiene una limitación habitual de aproximadamente 100 m por segmento. El uso de fibra óptica permite ampliar la distancia a varios kilómetros y aporta ventajas adicionales.
- Hasta 2 km en lugar de 100 m para la conexión Ethernet.
- Inmunidad a las interferencias electromagnéticas.
- Aislamiento galvánico entre instalaciones.
- Ausencia de tensiones inducidas a través de la fibra óptica.
- Transmisión de datos fiable entre edificios e instalaciones independientes.
- Idoneidad para entornos industriales.
Modo de conmutación Store-and-Forward
CS-100C-M30 funciona en modo Store-and-Forward. El convertidor de medios recibe la trama Ethernet, la verifica y posteriormente la transmite a través de la otra interfaz.
Este principio ayuda a garantizar una transmisión de datos estable entre los segmentos de cobre y fibra óptica de la red.
Compatibilidad con tramas Ethernet de gran tamaño
El tamaño máximo declarado de trama es de 10 240 bytes. Esto permite utilizar el dispositivo en redes que emplean tramas Ethernet de mayor tamaño.
Indicadores LED
La carcasa dispone de indicadores LED que permiten comprobar rápidamente el funcionamiento del convertidor de medios.
| LED | Función |
|---|---|
| PWR | Estado de la alimentación del dispositivo |
| TP | Estado de la conexión Ethernet sobre cobre |
| FX | Estado del enlace óptico 100Base-FX |
Los indicadores permiten determinar rápidamente si el dispositivo recibe alimentación, si se ha establecido el enlace Ethernet y si el enlace óptico está funcionando correctamente.
Alimentación de 5 V DC
CS-100C-M30 utiliza una alimentación estándar de 5 V DC. El conector de alimentación es de 5,5/2,1 mm.
El bajo consumo energético, de tan solo 0,7–1,5 W, permite integrar fácilmente el convertidor de medios en pequeños sistemas de red.
| Parámetro | Valor |
|---|---|
| Tensión de alimentación | 5 V DC |
| Conector | Conector de alimentación DC 5,5/2,1 mm |
| Consumo energético | 0,7–1,5 W |
| Alimentación por USB | Posible mediante un adaptador USB a DC |
Alimentación por USB
Para instalaciones móviles o compactas, es posible alimentar el convertidor de medios mediante un adaptador USB a DC. Esto permite suministrar alimentación desde un puerto USB compatible sin utilizar una fuente de alimentación AC/DC independiente.
Esta opción puede resultar práctica para sistemas temporales, trabajos de mantenimiento, pequeños nodos de comunicaciones o sistemas que dispongan de una fuente USB estable.
Diseño compacto
Una de las principales ventajas del CS-100C-M30 es su tamaño reducido. La carcasa mide tan solo 62,3 × 42,3 × 22 mm y su peso es de 100 g.
Esto permite instalar el dispositivo:
- en pequeñas cajas de telecomunicaciones;
- junto a una cámara IP;
- en sistemas de control de acceso;
- en armarios industriales;
- en quioscos y terminales;
- en salas de servidores y distribución;
- en sistemas de automatización compactos.
Versiones para rangos de temperatura estándar e industrial
El CS-100C-M30 está disponible en versiones para condiciones de temperatura estándar y para entornos con requisitos térmicos más exigentes.
| Versión | Rango de temperatura |
|---|---|
| Estándar | −10...+55 °C |
| Industrial | −40...+80 °C |
| Almacenamiento | −40...+85 °C |
| Humedad | 5–95%, sin condensación |
La versión industrial permite utilizar el convertidor de medios en armarios exteriores, espacios sin calefacción y sistemas industriales y de transporte, siempre que el dispositivo esté debidamente protegido frente a las condiciones ambientales.
Especificaciones técnicas completas del CS-100C-M30
| Característica | Valor |
|---|---|
| Modelo | CS-100C-M30 |
| Tipo de dispositivo | Convertidor de medios de fibra óptica Fast Ethernet |
| Conversión | 10/100Base-TX ↔ 100Base-FX |
| Estándares | IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX y 100Base-FX |
| Protocolos | 10Base-T, 100Base-TX, 100Base-FX |
| Modo de conmutación | Store-and-Forward |
| Tamaño máximo de trama | 10 240 bytes |
| Velocidad del enlace óptico | 100 Mbit/s |
| Longitud de onda | 1300 nm |
| Tipo de fibra | Multimodo |
| Fibra compatible | 50/125, 62,5/125 µm |
| Alcance máximo | 2 km |
| Conector óptico | SC dúplex |
| Conector Ethernet | RJ45 |
| Cable Ethernet | Cat5 o superior |
| Modo dúplex | Full Duplex / modo dúplex adaptativo |
| LED | PWR, TP, FX |
| Alimentación | 5 V DC |
| Conector de alimentación | Conector jack DC de 5,5/2,1 mm |
| Alimentación por USB | Opcional mediante adaptador USB a DC |
| Consumo energético | 0,7–1,5 W |
| Dimensiones | 62,3 × 42,3 × 22 mm |
| Peso | 100 g |
| MTBF | Más de 50 000 horas |
| Temperatura de funcionamiento estándar | −10...+55 °C |
| Temperatura de funcionamiento industrial | −40...+80 °C |
| Temperatura de almacenamiento | −40...+85 °C |
| Humedad | 5–95%, sin condensación |
| RoHS | Conforme |
Videovigilancia y sistemas de seguridad
CS-100C-M30 es idóneo para conectar dispositivos Ethernet remotos en sistemas de videovigilancia y seguridad.
- cámaras IP;
- grabadores de vídeo;
- sistemas de videovigilancia perimetral;
- aparcamientos;
- porterías y puestos de control de acceso;
- puestos de vigilancia remotos;
- sistemas de supervisión de instalaciones.
Para muchas cámaras IP, un ancho de banda de 100 Mbit/s es suficiente, por lo que CS-100C-M30 puede ser una solución económica para conectar una cámara mediante fibra óptica a una distancia de hasta 2 km.
Sistemas de control de acceso y BMS
El convertidor de medios puede utilizarse en sistemas donde los dispositivos Ethernet se encuentran a gran distancia del switch central.
- controladores de acceso;
- interfonos;
- tornos;
- controladores de ascensores;
- sistemas BMS;
- sistemas HVAC;
- sistemas contra incendios y de seguridad con interfaz Ethernet.
Redes Ethernet industriales
La fibra óptica resulta especialmente útil en instalaciones industriales, donde una línea Ethernet de cobre puede estar expuesta a fuertes interferencias electromagnéticas.
CS-100C-M30 puede utilizarse para conectar:
- PLC y controladores;
- equipos de producción;
- terminales industriales;
- nodos SCADA;
- sensores remotos con pasarelas Ethernet;
- quioscos y PC industriales.
Sistemas SCADA e infraestructuras de servicios
El convertidor de medios es adecuado para redes de instalaciones distribuidas, donde las distancias entre emplazamientos pueden ser de cientos de metros o varios kilómetros.
- estaciones de bombeo;
- redes de abastecimiento de agua y saneamiento;
- sistemas de tratamiento de agua;
- subestaciones eléctricas;
- instalaciones energéticas;
- sistemas de monitorización de instalaciones.
Redes corporativas y de campus
CS-100C-M30 permite conectar dos segmentos Fast Ethernet mediante fibra óptica de forma sencilla y económica.
- edificios independientes de una empresa;
- oficinas;
- colegios y universidades;
- hospitales;
- almacenes;
- salas técnicas remotas;
- hoteles y establecimientos comerciales.
Transporte y Smart City
Su tamaño compacto y la disponibilidad de una versión con rango de temperatura industrial hacen que CS-100C-M30 sea adecuado para infraestructuras urbanas y de transporte distribuidas.
- aeropuertos;
- estaciones ferroviarias;
- túneles;
- controladores de tráfico;
- paneles informativos;
- cámaras urbanas;
- conexiones backhaul para redes Wi-Fi públicas;
- sistemas Smart City.
Cuándo elegir CS-100C-M30
CS-100C-M30 es una solución adecuada si:
- el equipo dispone de Ethernet 10/100 Mbit/s;
- no se necesita velocidad Gigabit Ethernet;
- ya hay fibra multimodo instalada;
- el enlace tiene una longitud de hasta 2 km;
- se necesitan conectores SC;
- es importante disponer de un equipo compacto;
- se requiere un bajo consumo energético;
- se necesita funcionamiento en un amplio rango de temperaturas;
- se busca una solución económica para convertir una conexión RJ45 a fibra óptica.
FAQ — preguntas frecuentes
¿Qué velocidad admite CS-100C-M30?
El puerto de cobre admite 10/100Base-TX, mientras que la interfaz óptica funciona a una velocidad de 100 Mbit/s conforme al estándar 100Base-FX.
¿Qué tipo de fibra se utiliza?
CS-100C-M30 está diseñado para fibra multimodo de 50/125 o 62,5/125 µm.
¿Cuál es la longitud de onda de funcionamiento?
La interfaz óptica funciona a una longitud de onda de 1300 nm.
¿Cuál es el alcance máximo?
El alcance máximo especificado es de 2 km.
¿Qué conectores ópticos se utilizan?
El convertidor de medios está equipado con una interfaz SC dúplex.
¿Se puede conectar CS-100C-M30 a un switch Ethernet convencional?
Sí. El puerto RJ45 se conecta mediante un cable Ethernet estándar Cat5 o superior a un switch, un router, una cámara IP, un controlador u otro dispositivo Ethernet.
¿Se puede alimentar el convertidor de medios por USB?
Sí. El dispositivo funciona con 5 V DC y puede alimentarse mediante USB utilizando un adaptador USB a DC adecuado.
¿Cuál es el consumo energético?
El consumo energético es de tan solo 0,7–1,5 W.
¿Existe una versión con rango de temperatura industrial?
Sí. La versión estándar funciona a temperaturas de −10...+55 °C, mientras que la versión industrial admite un rango de −40...+80 °C.
¿Es adecuado el dispositivo para cámaras IP?
Sí. Si la cámara solo necesita Fast Ethernet de 100 Mbit/s, CS-100C-M30 es una solución compacta para transmitir su tráfico Ethernet por fibra óptica a una distancia de hasta 2 km.
¿Admite el dispositivo PoE?
No. CS-100C-M30 transmite datos Ethernet, pero no proporciona alimentación PoE al dispositivo Ethernet conectado.
¿Se puede utilizar con fibra monomodo?
No. CS-100C-M30, en esta configuración, está diseñado para fibra multimodo. Para enlaces monomodo es necesario utilizar un modelo de convertidor de medios adecuado.
Selección de la solución
OPTOKON CS-100C-M30 es un convertidor de medios Fast Ethernet compacto y económico para crear enlaces de fibra óptica a una velocidad de 100 Mbit/s. Permite realizar de forma sencilla la conversión entre 10/100Base-TX y 100Base-FX, transmitir datos por fibra multimodo a una distancia de hasta 2 km y trabajar de forma estable tanto en rangos de temperatura estándar como industriales.
El modelo es especialmente adecuado para videovigilancia IP, control de acceso, automatización de edificios, sistemas SCADA, redes Ethernet industriales e infraestructuras urbanas y de transporte que no requieren un ancho de banda Gigabit Ethernet.
