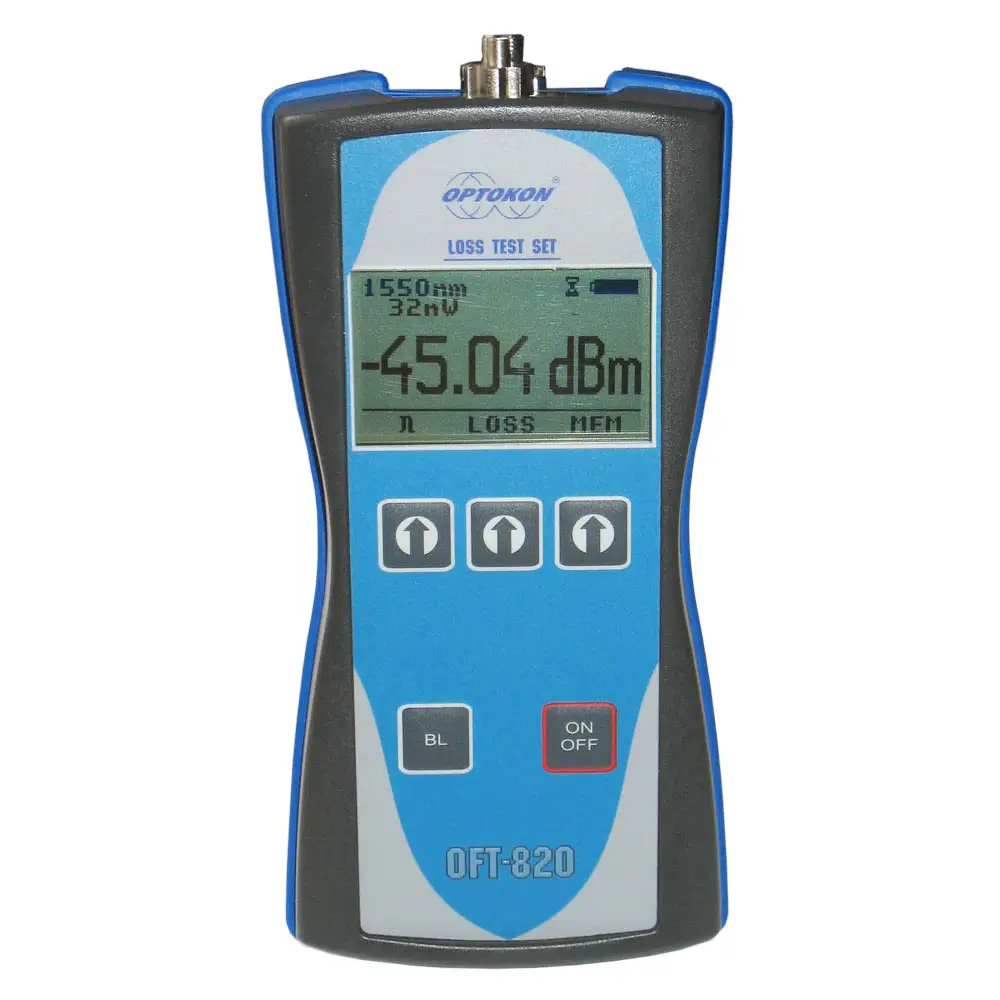

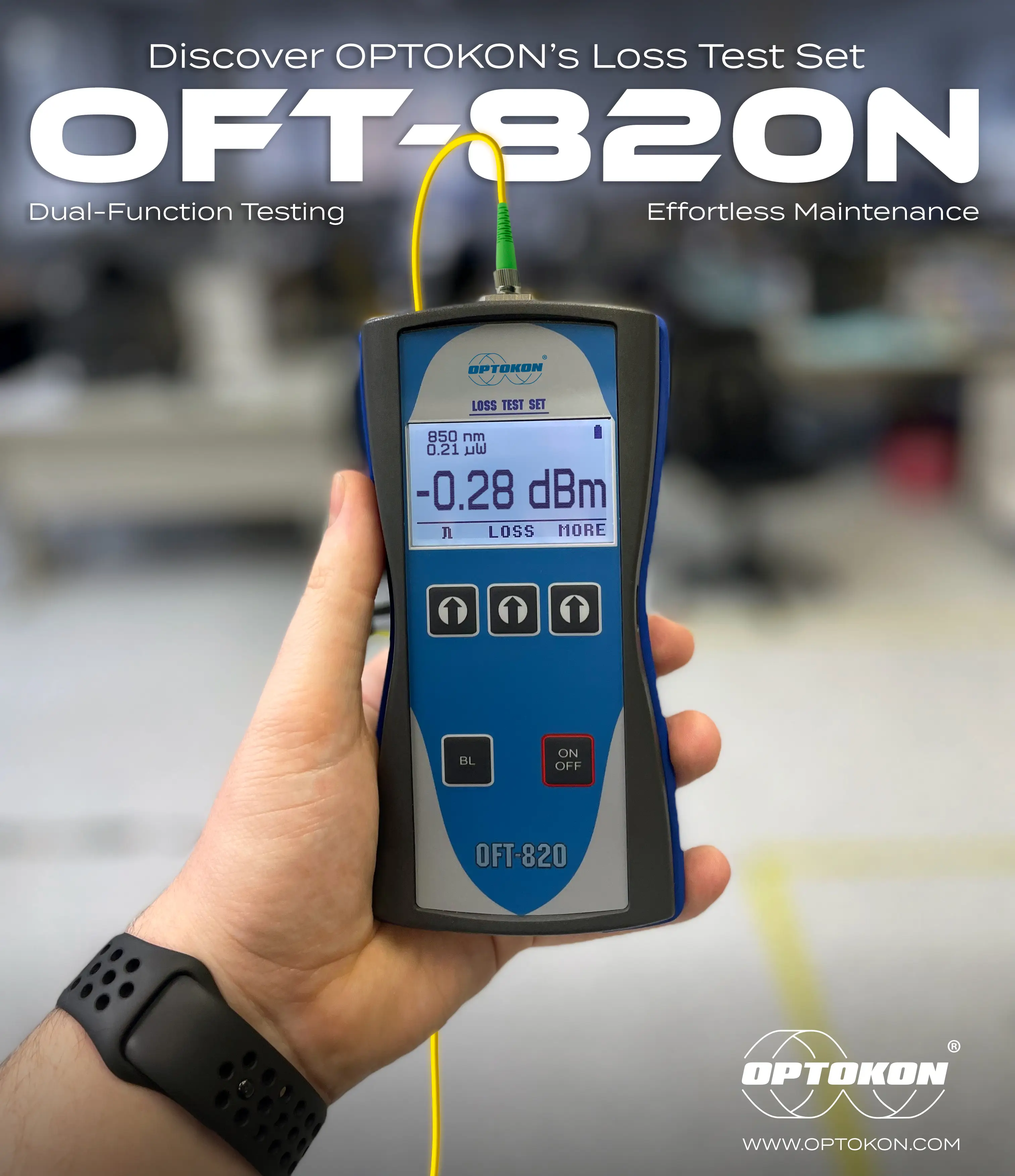

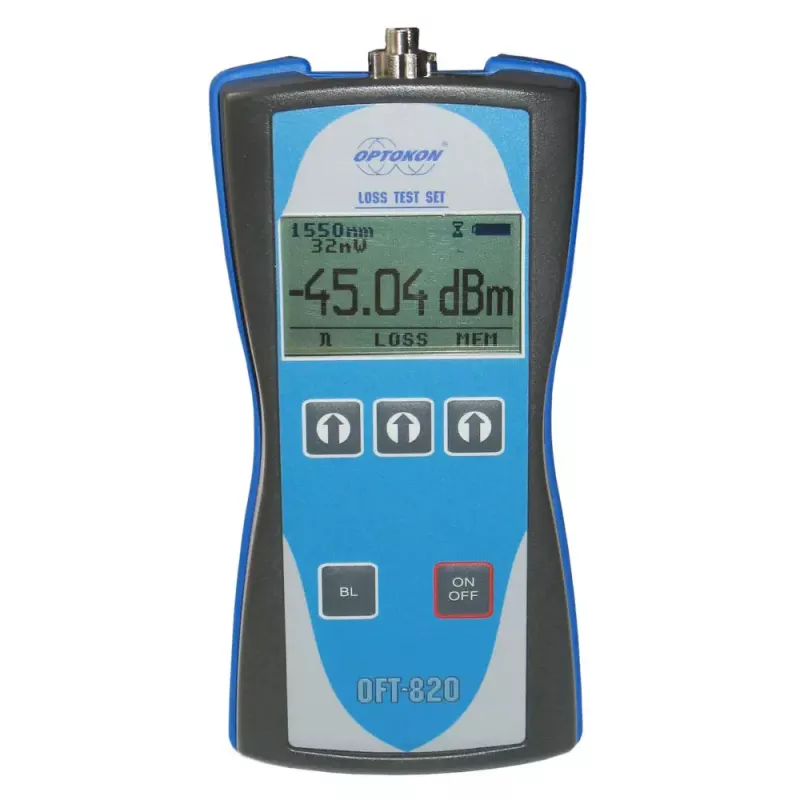

La serie OFT-820N de Conjunto de Prueba de Pérdida Óptica combina dos equipos de prueba óptica: Fuente de Luz y Medidor de Potencia en la misma caja. La Fuente de Luz óptica cumple con todos los requisitos técnicos necesarios para el equipo de campo. Disponible en varias combinaciones de longitudes de onda de trabajo: 850, 1300, 1310, 1490, 1550 y 1625 nm. El Medidor de Potencia óptica está diseñado para medir la potencia óptica absoluta o relativa en redes ópticas. El diseño del adaptador intercambiable permite el intercambio simple de conectores ópticos según la necesidad actual.
La capacidad de memoria permite almacenar y cargar hasta 3000 mediciones, incluyendo la posición de memoria o el número de fibra, longitud de onda, valor absoluto o valor relativo y pérdida de inserción. La batería recargable asegura un funcionamiento a largo plazo con una vida útil mínima de 5 años.
- Dos funciones:
- Medidor de potencia portátil
- Sonda USB – accesorio del Lugar de Pruebas
- Tamaño pequeño, peso ligero
- Memoria de alta capacidad de dos niveles
- Detección de modulación 270 Hz, 1 kHz, 2 kHz
- Función AWD (Detección Automática de Longitud de Onda)
- Varias longitudes de onda de trabajo
- Puerto USB-C - carga de batería, descarga de datos, actualización de FW
- Modo de sonda USB - control total mediante comandos simples
- Viene con su aplicación PM para configuración, transferencia de datos
- Medición de potencia óptica absoluta y relativa
- Unidades mostradas: dBm, dB, W
- Alimentado por batería recargable incorporada
- Indicador de estado de la batería, función de Apagado Automático
Fuente de Luz | |||
Potencia de salida | Nota: | ||
850 nm, 1300 nm | 0 dBm |
| |
1310, 1490, 1550, 1625 nm | 0 dBm | valor típico | |
Estabilidad (1 hora, delta/2): | probado después de 20 min de calentamiento a temperatura 23 ± 1° | ||
850, 1300 nm | ± 0.03 dB | ||
1310, 1490, 1550, 1625 nm | ± 0.05 dB | ||
Medidor de Potencia | |||
Fotodetector | 1 mm InGaAs |
| |
Longitudes de onda de trabajo | 850, 1300, 1310, 1490, 1550, 1625 nm | puede ser personalizado | |
Rango dinámico: Estándar | -65 dBm a +10 dBm -57 dBm a +17 dBm | 1300, 1310, 1490, 1550, 1625 nm 850 nm | |
Incertidumbre | ± 5% | 1310, 1550 nm @ -20 dBm | |
Resolución | 0.01 |
| |
Detección de AWD/Modulación | -50 dBm -45 dBm | 1300 – 1625 nm 850 nm | |
General | |||
Dimensiones | 165 x 80 x 50 mm | con adaptador universal de 2.5 mm | |
Peso | 400 g | con batería | |
Temperatura de funcionamiento de almacenamiento Humedad (sin condensación) | -10 a +50 °C -40 a +70 °C 0 a 95% |
| |
Temperatura de funcionamiento | -10 a +50 °C |
| |
Tiempo de funcionamiento de la batería | > 50 hrs | entre cargas de batería | |
Vida útil de la batería | > 2 años | batería Li-Pol | |
