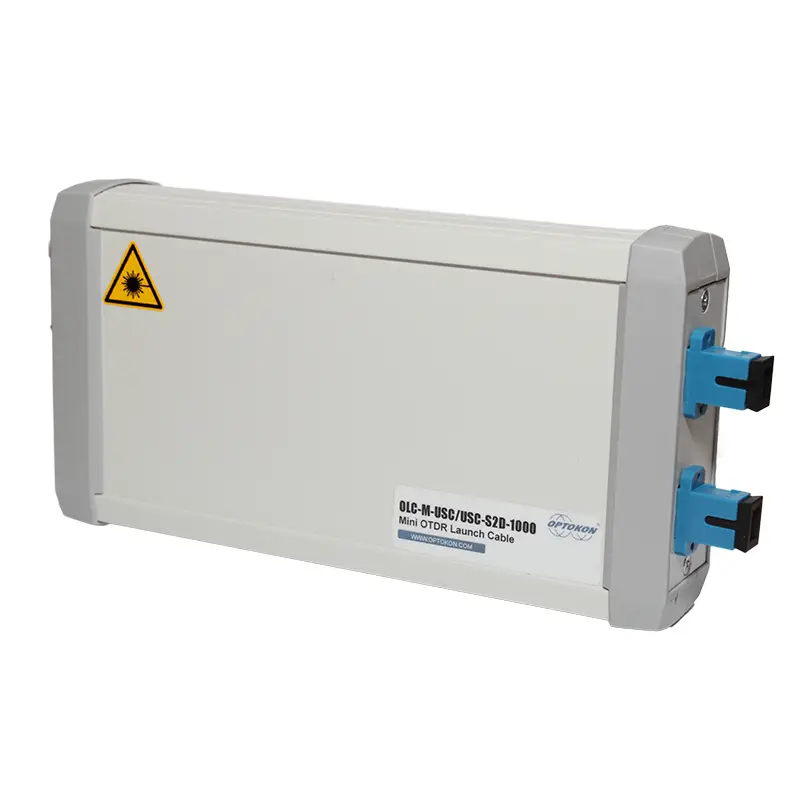

El OLC-M Mini OTDR Launch Cable es una herramienta esencial para verificar la integridad de las redes de fibra óptica, especialmente en instalaciones de larga distancia o LAN de campus con empalmes. Este cable de lanzamiento compacto y de bolsillo está diseñado para un fácil manejo y portabilidad, lo que lo hace ideal para uso en campo. Ayuda a garantizar mediciones precisas del OTDR al eliminar la "Zona Muerta" causada por las reflexiones del propio conector del OTDR. El diseño robusto y las tapas protectoras mantienen los conectores limpios y seguros. Compatible con casi todos los OTDR, es particularmente efectivo cuando se usa con la serie OPTOKON MOT-700 Mini OTDR.
Características:
- Empaque portátil – diseño pequeño y ligero
- Diseño ergonómico que se adapta cómodamente a la mano durante períodos prolongados
- La longitud del cable de lanzamiento está definida por el cliente
- Varios tipos de conectores ópticos ofrecen mayor versatilidad y conveniencia
- Los conectores ópticos están protegidos contra el polvo y las caídas por una tapa a presión
Especificaciones:
| Parámetro | Unidad | Nota |
|---|---|---|
| Longitud de la fibra | m | L ± 50 m |
| Pérdida de inserción de conectores | dB | según la especificación técnica de OPTOKON según el tipo de conector |
| Pérdida de retorno de conectores | dB | según la especificación técnica de OPTOKON según el tipo de conector |
| Temperatura de operación | °C | -20 a +70 |
| Precisión de pérdida – SM (1310/1550 nm), MM (850/1300 nm) | ||
| Mediciones de retrodispersión en pasos de 1 dB | dB | ± 0.05 dB |
| Mediciones de reflectancia | dB | ± 2.0 dB |
| Dimensiones (An x Al x Pr) | mm | 190 x 102 x 37 (fibra MM, SM) 190 x 122 x 47 (fibra S5 (G.655)) |
