MCA-1000 — convertidor de medios Gigabit Ethernet de 10/100/1000Base-T a 1000Base-X, PoE-PD, LFPT, tramas jumbo de 16K

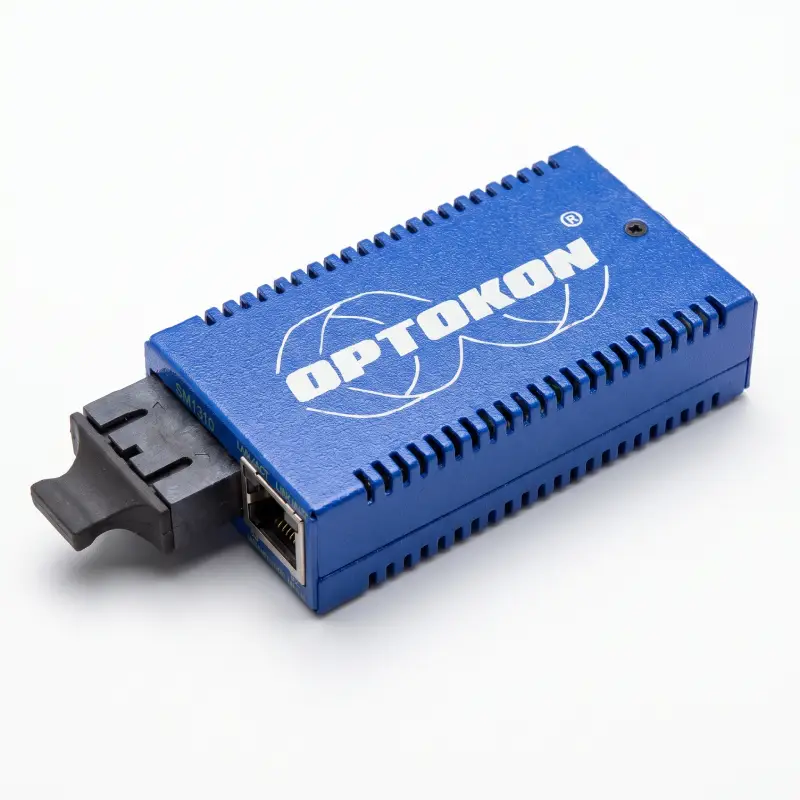

OPTOKON MCA-1000 — convertidor de medios Gigabit Ethernet compacto para convertir Ethernet de cobre 10/100/1000Base-T en una interfaz de fibra óptica 1000Base-X. El dispositivo permite ampliar el alcance de la conexión Ethernet desde los 100 m estándar por par trenzado hasta 2 km por fibra multimodo o hasta 20 km por fibra óptica monomodo.
El convertidor de medios está equipado con un puerto RJ45 10/100/1000Base-T y una interfaz óptica Duplex SC. Hay versiones disponibles para fibra monomodo y multimodo con una longitud de onda de funcionamiento de 1310 nm.
Una de las características destacadas del MCA-1000 es la compatibilidad con IEEE 802.3af PoE-PD. El dispositivo puede recibir alimentación de equipos PoE compatibles a través de la línea Ethernet, lo que permite reducir el número de cables y simplificar la instalación en ubicaciones remotas. Además de PoE, se ofrecen opciones de alimentación alternativas mediante bloque de terminales de 7–50 V DC o conector de alimentación DC de 5 V DC.
El MCA-1000 también admite tramas jumbo de hasta 16K, Auto MDI/MDIX y Link Fault Pass Through (LFPT). El rango de temperatura ampliado de −25...+75 °C permite utilizar el convertidor de medios no solo en redes de oficinas y empresas, sino también en sistemas industriales, de transporte, energéticos y otros sistemas profesionales.
Principales ventajas del MCA-1000
- 10/100/1000Base-T ↔ 1000Base-X — conversión de Gigabit Ethernet entre medios de cobre y fibra óptica.
- 1 × RJ45 para conectar equipos Ethernet.
- Duplex SC como interfaz óptica.
- Monomodo y multimodo como versiones disponibles.
- Hasta 2 km por fibra óptica multimodo.
- Hasta 20 km por fibra óptica monomodo.
- Longitud de onda de 1310 nm.
- IEEE 802.3af PoE-PD — posibilidad de alimentación a través de Ethernet.
- Bloque de terminales de 7–50 V CC — amplio rango de alimentación externa.
- Conector de alimentación de 5 V CC — opción de alimentación alternativa.
- Tramas jumbo de hasta 16K.
- Auto MDI/MDIX en el puerto TP.
- Propagación de fallos de enlace (LFPT) para supervisar la integridad del enlace.
- Indicadores LED del estado de Ethernet y de la conexión óptica.
- Temperatura de funcionamiento −25...+75 °C.
- MTBF de 100 000 horas.
- Carcasa compacta — 21 × 46 × 85 mm.
- Conforme con RoHS.
Conversión de Gigabit Ethernet a un enlace óptico
MCA-1000 se utiliza como interfaz entre equipos Ethernet de cobre estándar y una red de fibra óptica. El dispositivo recibe la señal Ethernet a través de RJ45 y la transmite por fibra óptica.
Esquema de conexión típico:
Dispositivo Ethernet → RJ45 → MCA-1000 → Duplex SC → fibra óptica → conversor de medios / conmutador óptico → red Ethernet
En el otro extremo de la línea óptica se puede utilizar un conversor de medios compatible o un equipo de red con la interfaz óptica 1000Base-X correspondiente.
Interfaz Ethernet de cobre
| Parámetro | Valor |
|---|---|
| Número de puertos | 1 × RJ45 |
| Ethernet | 10/100/1000Base-T |
| Velocidad | 10 / 100 / 1000 Mbit/s |
| Auto MDI/MDIX | Sí |
| PoE-PD | IEEE 802.3af |
Interfaz óptica 1000Base-X
MCA-1000 está equipado con un par de conectores ópticos Duplex SC. Según la versión, el conversor de medios puede utilizarse con fibra óptica multimodo o monomodo.
| Parámetro | Multimode | Monomodo |
|---|---|---|
| Tipo de fibra | 50/125 o 62,5/125 µm | 9/125 µm |
| Longitud de onda | 1310 nm | 1310 nm |
| Alcance máximo | Hasta 2 km | Hasta 20 km |
| Interfaz óptica | SC dúplex | SC dúplex |
Alimentación mediante PoE — IEEE 802.3af PoE-PD
Una ventaja importante del MCA-1000 es la compatibilidad con IEEE 802.3af PoE-PD. El convertidor de medios puede funcionar como dispositivo alimentado (Powered Device) y recibir alimentación de un conmutador PoE o un inyector PoE compatible a través del cable Ethernet.
Esto resulta especialmente útil al instalar equipos en ubicaciones remotas donde disponer de una línea de alimentación eléctrica independiente es complicado o no resulta económicamente viable.
Ventajas de la alimentación PoE
- un único cable Ethernet para la transmisión de datos y la alimentación;
- menos cables en el lugar de instalación;
- sin necesidad de una toma de corriente local;
- posibilidad de alimentación centralizada desde un conmutador PoE;
- facilidad de uso en nodos de red remotos;
- simplificación de la alimentación de respaldo mediante un SAI central.
Varias opciones de alimentación
El MCA-1000 no se limita a la alimentación mediante PoE. Su diseño admite varias opciones de alimentación, lo que facilita la integración del convertidor de medios en distintos sistemas.
| Opción de alimentación | Parámetros |
|---|---|
| PoE-PD | IEEE 802.3af |
| Bornera | 7–50 V DC |
| Conector de alimentación DC | 5 V DC |
El amplio rango de 7–50 V DC al conectarse mediante la bornera resulta especialmente útil para sistemas de telecomunicaciones, industriales y de transporte con alimentación DC centralizada.
Tramas jumbo de 16K
El MCA-1000 admite la transmisión de tramas jumbo de hasta 16K. Esto supera ampliamente el tamaño de una trama Ethernet estándar y permite utilizar el conversor de medios en redes que transmiten grandes volúmenes de datos.
Jumbo Frame puede ser útil para:
- redes de servidores;
- sistemas de almacenamiento de datos;
- copias de seguridad;
- videovigilancia IP;
- transferencia de archivos de gran tamaño;
- sistemas Ethernet industriales;
- redes con una elevada carga de tráfico.
Link Fault Pass Through
Link Fault Pass Through (LFPT) permite transmitir información sobre la pérdida de conexión entre los segmentos de cobre y de fibra óptica de la red.
Sin LFPT, el dispositivo Ethernet conectado al puerto RJ45 no siempre detecta de inmediato la pérdida del enlace óptico. LFPT permite transmitir el estado de fallo al otro lado del conversor de medios, de modo que los equipos activos de red puedan detectar el problema con mayor rapidez.
Ventajas de LFPT
- detección rápida de la interrupción del enlace óptico;
- supervisión de la conexión Ethernet de extremo a extremo;
- simplificación del diagnóstico;
- reducción del tiempo de localización de averías;
- respuesta adecuada de los equipos activos de red ante la pérdida del enlace.
Auto MDI/MDIX
El puerto RJ45 del MCA-1000 admite Auto MDI/MDIX. El dispositivo detecta automáticamente el tipo de conexión Ethernet, por lo que el usuario no necesita elegir entre un cable directo y uno cruzado.
Esto facilita la conexión de conmutadores, routers, controladores, servidores, cámaras IP y otros equipos Ethernet.
Indicadores LED
Los indicadores LED permiten comprobar rápidamente el estado de las interfaces de cobre y de fibra óptica sin utilizar equipos de diagnóstico adicionales.
| Indicador | Función |
|---|---|
| TP LINK/ACT | Presencia de conexión Ethernet y transmisión de datos a través de RJ45 |
| Fiber LINK/ACT | Presencia de conexión óptica y actividad de transmisión de datos |
Rango de temperatura ampliado
El MCA-1000 está diseñado para funcionar a una temperatura de −25 a +75 °C, mientras que la temperatura de almacenamiento es de −40 a +85 °C.
Esto amplía las aplicaciones del conversor de medios en comparación con los equipos de oficina estándar y permite utilizarlo en:
- instalaciones industriales;
- armarios de telecomunicaciones;
- infraestructuras de transporte;
- sistemas de automatización;
- salas técnicas;
- nodos de red remotos.
Características técnicas del MCA-1000
| Característica | Valor |
|---|---|
| Modelo | MCA-1000 |
| Tipo de dispositivo | Convertidor de medios de fibra óptica Gigabit Ethernet |
| Conversión | 10/100/1000Base-T ↔ 1000Base-X |
| Estándares | IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X |
| Interfaz de cobre | 1 × RJ45 |
| Velocidad de RJ45 | 10 / 100 / 1000 Mbit/s |
| Interfaz óptica | SC dúplex |
| Estándar óptico | 1000Base-X |
| Longitud de onda | 1310 nm |
| Fibra multimodo | 50/125 µm o 62,5/125 µm |
| Fibra monomodo | 9/125 µm |
| Alcance multimodo | Hasta 2 km |
| Alcance monomodo | Hasta 20 km |
| PoE-PD | IEEE 802.3af |
| Bloque de terminales | 7–50 V CC |
| Conector de alimentación CC | 5 V CC |
| Tramas jumbo | Hasta 16K |
| Auto MDI/MDIX | Sí |
| Propagación de fallos de enlace | Sí |
| LED | TP LINK/ACT; Fiber LINK/ACT |
| Temperatura de funcionamiento | −25...+75 °C |
| Temperatura de almacenamiento | −40...+85 °C |
| Humedad | 5–95%, sin condensación |
| Dimensiones | 21 × 46 × 85 mm |
| Peso | 320 g |
| MTBF | 100 000 horas |
| RoHS | Cumple los requisitos de RoHS |
MCA-1000 y un convertidor de medios convencional
| Función | MCA-1000 | Convertidor de medios básico típico |
|---|---|---|
| Gigabit Ethernet | Sí | Depende del modelo |
| Monomodo / multimodo | Sí | Depende de la versión |
| PoE-PD | IEEE 802.3af | Generalmente no |
| Bornero | 7–50 V CC | Generalmente no |
| Trama jumbo | Hasta 16K | Depende del modelo |
| LFPT | Sí | Depende del modelo |
| Temperatura de funcionamiento | −25...+75 °C | Generalmente 0...+50 °C |
Redes corporativas y de campus
MCA-1000 permite establecer conexiones Gigabit Ethernet entre edificios alejados, plantas y nodos de red mediante fibra óptica.
- centros de oficinas;
- comunicación entre edificios;
- campus universitarios;
- escuelas y centros educativos;
- residencias de estudiantes;
- oficinas remotas;
- salas de servidores y salas técnicas.
Instalaciones industriales
El amplio rango de temperatura, la bornera con alimentación de 7–50 V DC y la interfaz óptica permiten utilizar el MCA-1000 en infraestructuras industriales.
- líneas de producción;
- salas de control;
- controladores industriales;
- terminales;
- quioscos;
- sistemas de adquisición de datos;
- nodos de proceso remotos.
Videovigilancia y sistemas de seguridad
La transmisión de Gigabit Ethernet por fibra óptica permite crear enlaces de larga distancia para videovigilancia IP sin la limitación de 100 m propia del Ethernet estándar sobre par trenzado.
- cámaras IP remotas;
- videovigilancia perimetral;
- puestos de vigilancia;
- aparcamientos;
- recintos industriales;
- sistemas de control de acceso;
- sistemas de seguridad urbana.
Infraestructuras de transporte
- aeropuertos;
- estaciones ferroviarias;
- metro;
- túneles;
- infraestructuras viarias;
- paneles informativos;
- terminales de transporte;
- sistemas de monitorización.
Energía, infraestructuras de servicios públicos y SCADA
- subestaciones eléctricas;
- plantas de producción;
- estaciones de bombeo;
- tuberías;
- plantas de tratamiento de agua;
- SCADA;
- sistemas de telemetría remota;
- sistemas de monitorización de instalaciones técnicas.
Instalaciones públicas y especializadas
Un enlace óptico fiable, varias opciones de alimentación y la capacidad de funcionar a temperaturas altas y bajas permiten utilizar el MCA-1000 en redes de instalaciones públicas y especializadas.
- centros de control;
- puntos de control de acceso;
- puestos remotos;
- instalaciones protegidas;
- sistemas de monitorización;
- nodos de telecomunicaciones locales.
Centros sanitarios y educativos
- hospitales;
- laboratorios;
- centros de investigación;
- edificios docentes;
- aulas de conferencias;
- redes de campus.
Comercio minorista y hostelería
- redes de TPV;
- señalización digital;
- hoteles;
- centros comerciales;
- terminales de caja remotos;
- conexiones Ethernet de servicio.
Redes temporales y móviles
Su tamaño compacto y las distintas opciones de alimentación permiten utilizar el MCA-1000 también en instalaciones de red temporales.
- ferias;
- instalaciones temporales;
- nodos de red móviles;
- instalaciones de campo;
- eventos y espacios para presentaciones.
Cuándo elegir el MCA-1000
El MCA-1000 resulta especialmente adecuado si:
- se necesita transmitir Gigabit Ethernet a una distancia superior a 100 m;
- se necesita una interfaz óptica SC dúplex fija y fiable;
- se utiliza fibra monomodo o multimodo;
- se necesita un alcance de hasta 2 km con MM o de hasta 20 km con SM;
- se necesita alimentar el convertidor de medios mediante PoE;
- se necesita alimentación desde una red industrial de corriente continua de 7–50 V;
- se necesita compatibilidad con tramas jumbo de hasta 16K;
- se requiere la función Link Fault Pass Through;
- se necesita un rango de temperatura ampliado de −25...+75 °C;
- es importante un MTBF elevado — 100 000 horas.
FAQ — preguntas frecuentes
¿Qué velocidades admite el MCA-1000?
El puerto RJ45 de cobre admite 10/100/1000 Mbit/s, mientras que la interfaz óptica funciona según el estándar 1000Base-X.
¿Qué conector óptico se utiliza?
El MCA-1000 está equipado con un par de conectores ópticos Duplex SC.
¿Qué alcance admite el MCA-1000?
Para fibra multimodo, el alcance máximo es de hasta 2 km, y para fibra monomodo — de hasta 20 km.
¿Cuál es la longitud de onda?
La interfaz óptica del MCA-1000 funciona a una longitud de onda de 1310 nm.
¿Puede el MCA-1000 recibir alimentación a través de PoE?
Sí. El conversor de medios admite IEEE 802.3af PoE-PD y puede recibir alimentación de un conmutador PoE compatible o de un inyector PoE.
¿Suministra el MCA-1000 alimentación PoE a otros dispositivos?
No. El MCA-1000 funciona como dispositivo alimentado por PoE (PD), es decir, recibe alimentación a través de Ethernet. No es un PoE-PSE y no está diseñado para alimentar cámaras IP ni otros dispositivos PoE.
¿Qué otras opciones de alimentación hay disponibles?
Además de PoE-PD, el dispositivo admite alimentación externa de 7–50 V DC a través de una bornera o 5 V DC a través de un conector de alimentación DC.
¿Admite el MCA-1000 tramas jumbo?
Sí. El tamaño máximo de las tramas jumbo es de 16K.
¿Qué es LFPT?
Link Fault Pass Through permite transmitir información sobre la pérdida de enlace entre los segmentos óptico y de cobre, lo que facilita la supervisión y la localización de averías.
¿Se admite Auto MDI/MDIX?
Sí. El puerto RJ45 detecta automáticamente el tipo de conexión Ethernet.
¿Cuál es la temperatura de funcionamiento del MCA-1000?
El dispositivo está diseñado para funcionar a una temperatura de −25...+75 °C.
¿Se puede utilizar el MCA-1000 en sistemas industriales?
Sí. El amplio rango de temperatura, la alimentación de 7–50 V DC, la conexión óptica Gigabit Ethernet y la compatibilidad con LFPT hacen que el MCA-1000 sea adecuado para numerosas aplicaciones industriales, de transporte y de infraestructuras.
Selección de la configuración
OPTOKON MCA-1000 — un convertidor de medios Gigabit Ethernet versátil para establecer enlaces ópticos entre equipos 10/100/1000Base-T. El modelo combina una interfaz óptica Duplex SC, compatibilidad con fibra monomodo y multimodo, un alcance de hasta 20 km, Jumbo Frame 16K, Auto MDI/MDIX y Link Fault Pass Through.
Una ventaja destacada del MCA-1000 es su sistema de alimentación flexible: IEEE 802.3af PoE-PD, 7–50 V DC mediante bloque de terminales o 5 V DC mediante conector de alimentación DC. En combinación con el rango de temperatura de funcionamiento de −25...+75 °C, esto permite utilizar el convertidor de medios en redes Ethernet corporativas, industriales, de transporte, del sector energético y especializadas.
