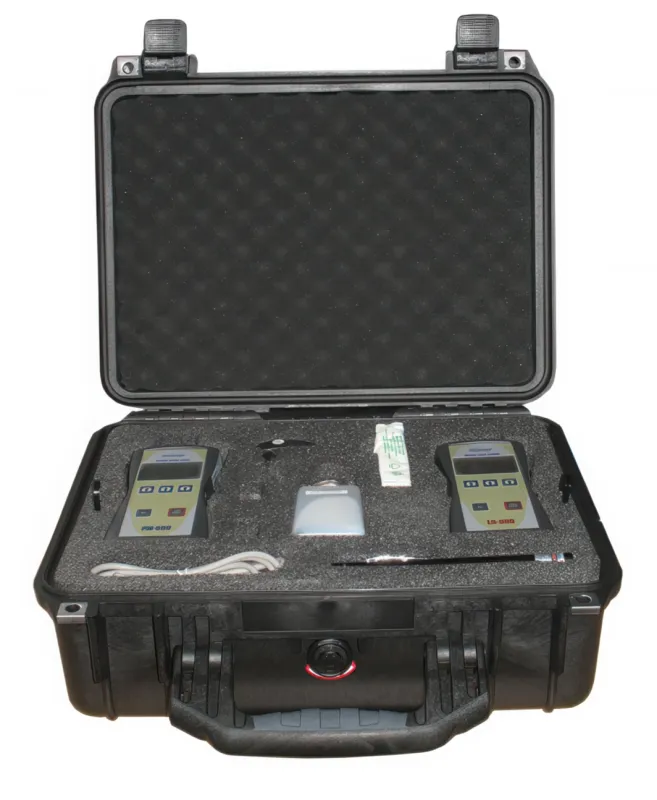

El Kit de Diagnóstico OPTOKON OMK-SR-OTS.2 (en adelante, el "kit") está diseñado para el diagnóstico de líneas de fibra óptica en redes tácticas o industriales con conectores HMA.
Incluye:
- Fuente de luz LS-800;
- Medidor de potencia óptica PM-800 (o equivalente);
- Estuche rígido, adaptadores, cables de parcheo HMA / FC, HMA-HMA, cable USB, etc.

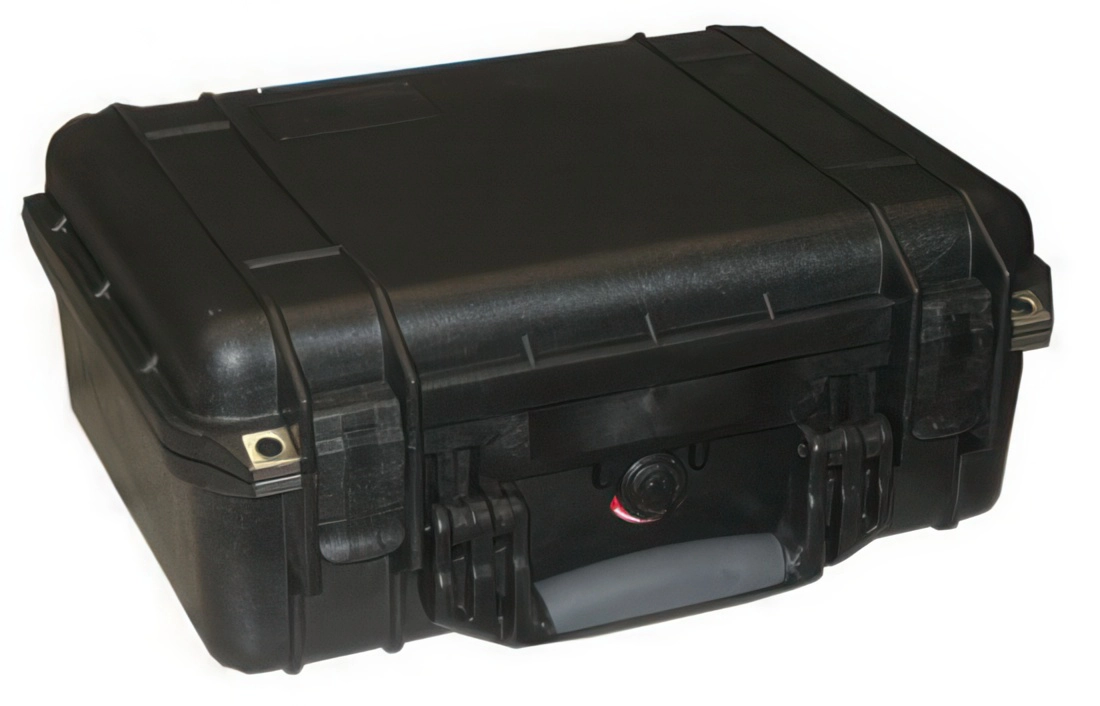

El kit está diseñado para uso en campo: estuche resistente a impactos (Peli 1450), protección IP67 según normas EN60529/IEC60529.
Principales aplicaciones:
- Medición de pérdidas (inserción / retorno) en trazados de fibra;
- Verificación de conectores, divisores y adaptadores;
- Diagnóstico móvil durante la instalación o mantenimiento de redes.
Especificaciones principales

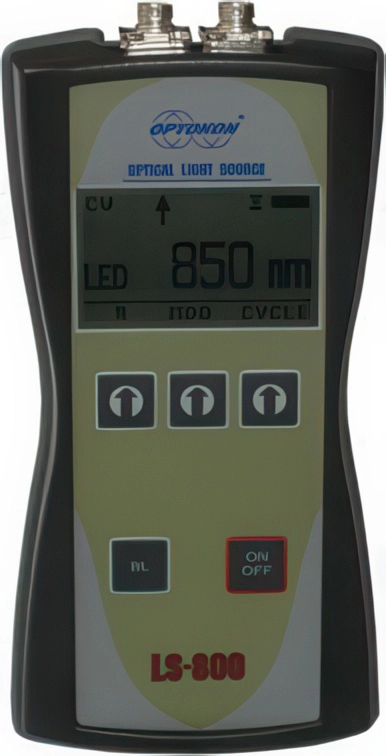

Fuente de luz LS-800
- Tamaño compacto y peso ligero.
- Modulación: CW, 270 Hz, 1 kHz, 2 kHz.
- Función AWD (Detección Automática de Longitud de Onda) – reconocimiento automático de la longitud de onda.
- Conectores de salida intercambiables (FC, SC, ST, LC/PC, LC/APC) y adaptadores.
- Rango de longitudes de onda: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm y visible 650 nm.
- Alimentación: 3 × pilas AA o carga por USB.

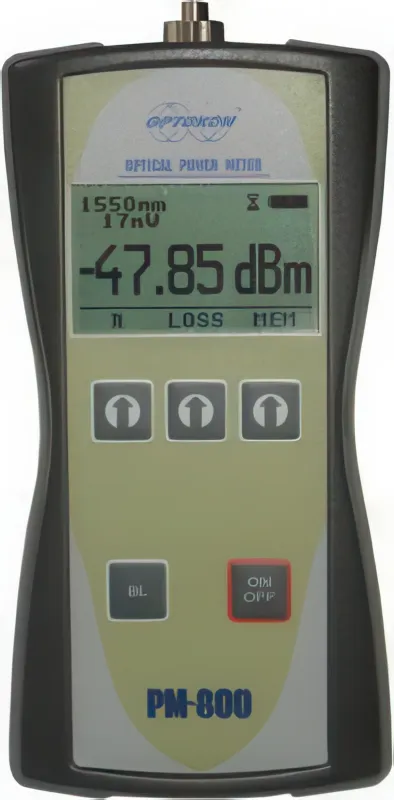

Medidor de potencia PM-800
- Diseño compacto y ligero.
- Medición de potencia óptica absoluta y relativa.
- Soporte para múltiples longitudes de onda.
- Memoria de datos (registro de resultados), puerto USB para descarga – SmartProtocol PC.
- Alimentación: 3 × AA o USB.
Contenido del paquete

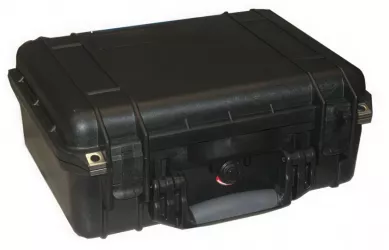

- Estuche rígido Peli 1450 (IP67, MIL-STD MIL-C-4150j).
- Cables de parcheo: HMA / FC, HMA-HMA (ver Datos Técnicos).
- Adaptador a-FC / PC-02-240-12, cable USB, limpiador de conectores (CLETOP-A), certificados, manuales.
Especificaciones comparativas
Parámetro | Fuente de luz LS-800 | Medidor de potencia PM-800 |
Longitudes de onda | 850 nm, 1300, 1310, 1490, 1550, 1625, 650 nm (visible) | Soporte para múltiples longitudes de onda (depende de la configuración) |
Modulación / Funciones | Modulación CW/270 Hz/1 kHz/2 kHz; función AWD | Detección automática de longitud de onda (AWD); memoria; USB |
Alimentación | 3 × pilas AA / carga por USB | 3 × AA / carga por USB |
Carcasa / Protección | Parte del kit con estuche Peli, IP67 | Diseño similar en estuche, adaptado para condiciones de campo |
Propósito | Fuente de señal confiable para probar pérdidas | Medición y análisis de potencia óptica y pérdidas |
Características del OMK-SR-OTS.2
- Kit completo "llave en mano" – no es necesario comprar la fuente o el medidor por separado.
- Diseñado para conectores HMA (frecuentemente usados en entornos militares/tácticos) – adaptadores especializados HMA-FC y HMA-HMA.
- Alto nivel de protección de la carcasa (IP67, estuche resistente a impactos) permite trabajo en condiciones de campo y entornos exigentes.
- Soporte para selección automática de longitud de onda (AWD) minimiza errores del operador.
- Interfaz USB para transferencia de datos a PC, permitiendo generación de informes y documentación.
- Apto tanto para instalación como para mantenimiento de redes de fibra óptica.
Ventajas
- Versatilidad: cubre un amplio rango de longitudes de onda, adaptadores intercambiables, compatibilidad con diversos conectores.
- Compacto y móvil: todo el kit en un estuche – conveniente para trabajos de campo.
- Fiabilidad: carcasa resistente a clima y golpes, preparado para campo.
- Funciones de conveniencia: AWD, conexión USB, registro de datos.
- Especialización en HMA / FC – ventaja en aplicaciones específicas (militares, redes tácticas).
FAQ (Preguntas Frecuentes)
P1: ¿Para qué redes es adecuado este kit?
R: Es adecuado para redes de fibra óptica (multimodo y monomodo), especialmente cuando se usan conectores HMA y se requiere diagnóstico en campo.
P2: ¿Se pueden medir pérdidas en dos longitudes de onda simultáneamente?
R: Sí – la fuente LS-800 soporta múltiples longitudes de onda (por ejemplo, 1310 nm y 1550 nm) y tiene función AWD, facilitando la medición.
P3: ¿Se puede conectar una computadora para generar informes?
R: Sí – el medidor PM-800 tiene interfaz USB, registro de datos y compatibilidad con el software SmartProtocol.
P4: ¿Qué garantía o servicio se ofrece?
R: El fabricante indica que la empresa cuenta con certificación ISO 9001 y laboratorio de calibración acreditado.
P5: ¿Se requiere calibración por separado?
R: Sí – para mediciones precisas, asegúrese de que los dispositivos tengan un certificado de calibración vigente (traceable calibration certificate). El kit también incluye accesorios para limpiar conectores.
P6: ¿Se puede usar para una red FTTH doméstica?
R: Técnicamente sí, pero el kit puede ser excesivo en funcionalidad y costo. Si la red usa conectores estándar (LC/SC) y uso básico, se puede optar por un medidor más simple.
