Los conectores ópticos MPO/MTP son conectores multifibra muy utilizados en redes de datos y telecomunicaciones. Permiten conectar rápida y fácilmente varias fibras en un único conector, lo que simplifica enormemente la instalación y el mantenimiento de la red. Los conectores MPO/MTP pueden tener de 12 a 24 fibras, lo que permite transmitir grandes cantidades de datos simultáneamente. Los conectores MPO/MTP están diseñados para terminar cables planos o fibras individuales. La integridad de la conexión está garantizada por el bloqueo lateral por resorte de la carcasa, y la alineación se consigue mediante pasadores guía de alta precisión. Las carcasas están codificadas por colores para distinguir entre conexiones monomodo y multimodo. La carcasa desmontable permite sustituir rápidamente los clips de contacto, limpiar las férulas o pulir el conector. Hay disponibles cables troncales MTP o divisores de conectores MTP a monomodo: LC, SC, etc.
Estos conectores se utilizan a menudo en redes de datos de alta velocidad, como centros de datos y enlaces troncales de comunicación. El uso de conectores MPO/MTP también puede reducir los costes de los equipos y acortar el tiempo de instalación. También es importante mantener y limpiar adecuadamente los conectores MPO/MTP para conservar sus prestaciones.
Características de los conectores MPO/MTP
- Terminación de cables ópticos multifibra
- Sistemas de transmisión paralela de señales ópticas
- Sistemas monomodo y multimodo
- Casquillos acodados y planos disponibles
- Posibilidad de conectar hasta 24 fibras
- Conector de bloqueo push/pull
- Fácil conexión y desconexión
- Conjuntos de cables troncales o latiguillos con derivación a conectores de fibra individuales
- IEC61754-7, TIA/EIA 604-5

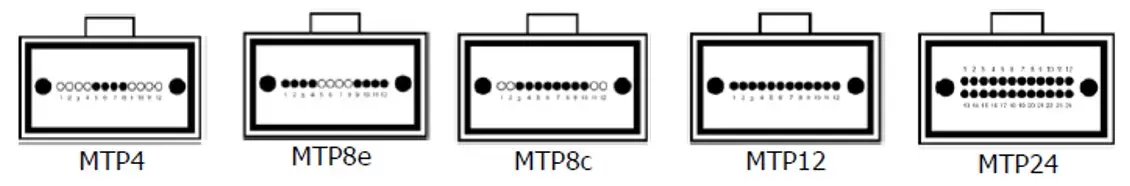

El conector MPO (Multi-Fiber Push-On) es un conector óptico con punta multifibra del tipo MT (Mechanical Transfer), que dispone de orificios para varias fibras ópticas (la mayoría de las veces 12 ó 24). Los conectores MPO permiten la conexión simultánea de varias fibras ópticas, por lo que se utilizan en sistemas de transmisión de datos en paralelo, así como en redes con un gran número de conexiones (por ejemplo, sistemas de cableado estructurado SCS en centros de datos).

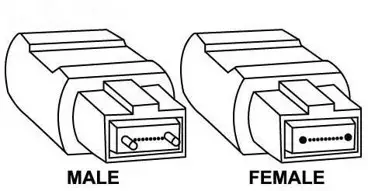

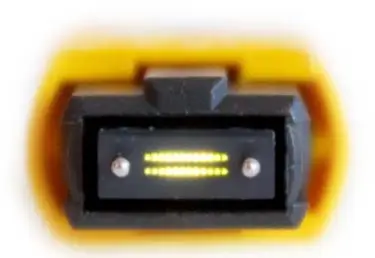

Los conectores MPO son de dos tipos: Macho y Hembra. El conector macho tiene dos clavijas guía que sobresalen de la férula, y el conector hembra tiene orificios para estas clavijas. Esta característica permite conectar diferentes tipos de conectores entre sí.
El conector MTP® (Mechanical Transfer Push-On) es una versión mejorada del conector MPO desarrollado por US Conec. El MTP presenta una serie de diferencias de diseño con respecto al MPO estándar, que reducen la pérdida de inserción y aumentan la resistencia mecánica y la durabilidad del conector. Además, el conector MTP tiene un cuerpo plegable, que permite cambiar el tipo de conector (Macho-Hembra).

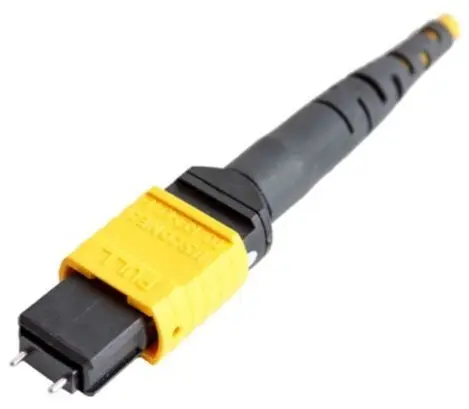

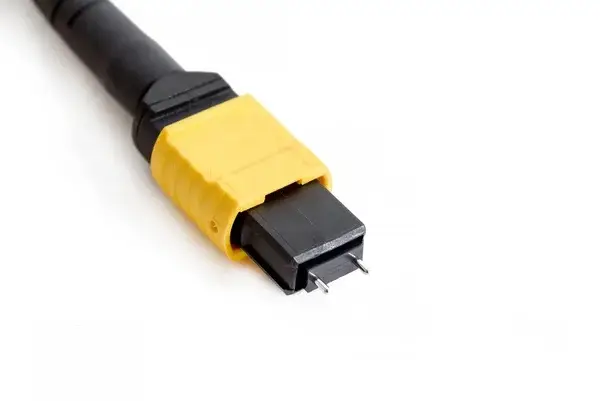

Cable de conexión tipo MPO Macho

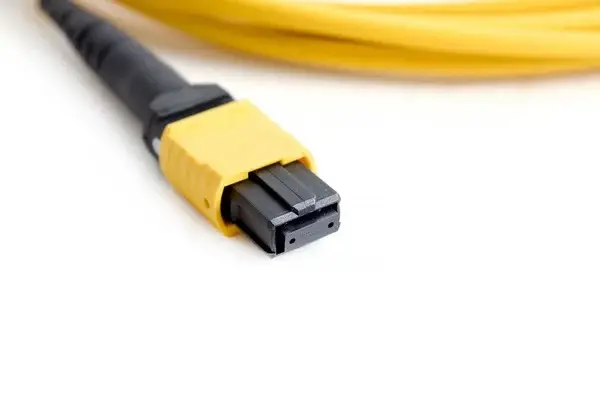

Cable de conexión MPO tipo hembra
Cable transversal - tecla arriba/tecla abajo

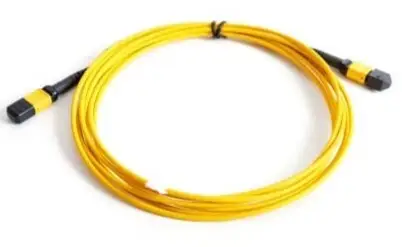

Canalización de cables recta - llave arriba/llave abajo

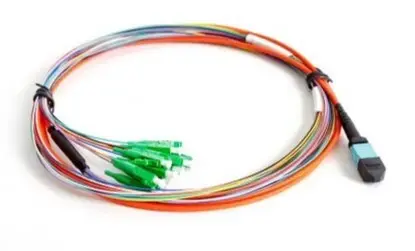

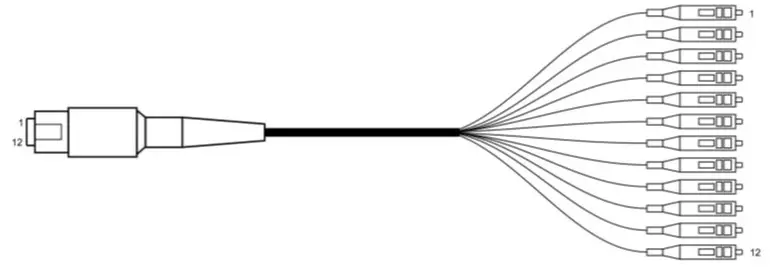

Cable en abanico con conectores SC, LC
Ficha técnica:
| Tipo | Monomodo | Multimodo |
| Atenuación | Estándar 0.25 típ., 0.75 máx. | Estándar 0.20 típ., 0.60 máx. |
| Pérdida de retorno | > 60 dB | > 20 dB |
| Temperatura de funcionamiento | -10 a +60 | |
| Vida útil | cambio < 0.3 dB (según EIA-455-21A) 500 reconexiones | cambio < 0.2 dB (según EIA-455-21A) 1000 reconexiones |
- Sistemas ópticos portátiles de transmisión de datos: 40G, 100G, 400G IEEE 802.3
- Conformidad con el Optical Internetworking Forum (OIF)
- Cumple las normas QSFP, CXP, CFP, PSM4
