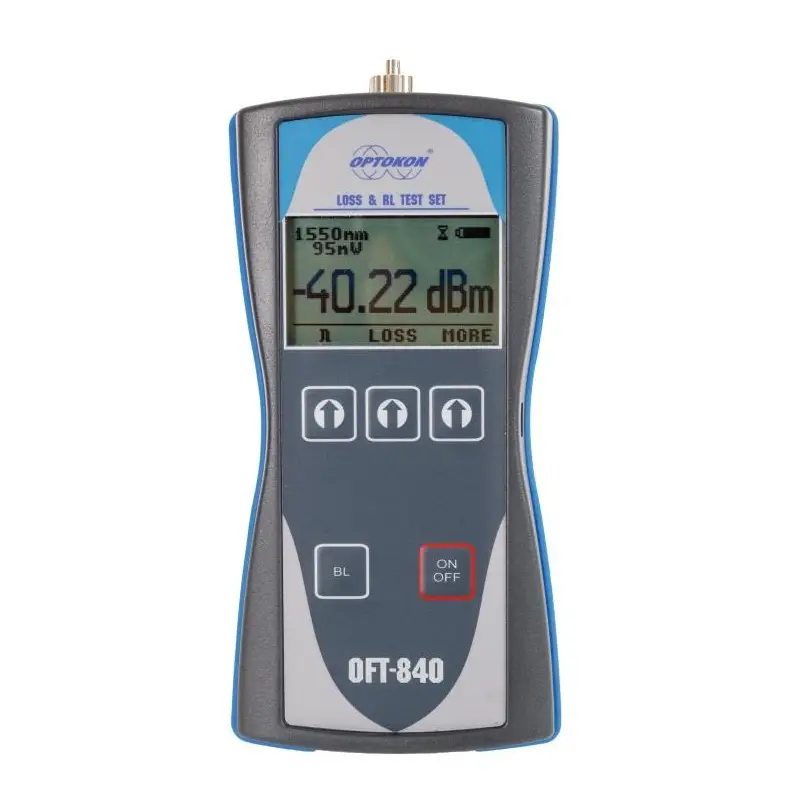

La serie OFT-840 de Conjunto de Prueba de Pérdida Óptica con Pérdida de Retorno (RL) combina Fuente de Luz Óptica, Medidor de Potencia y prueba de Pérdida de Retorno en la misma caja. La Fuente de Luz Óptica cumple con todos los requisitos técnicos necesarios para el equipo de campo. Disponible en dos longitudes de onda de trabajo: 1310 o 1550 nm. El Medidor de Potencia Óptica está diseñado para medir la potencia óptica absoluta o relativa en redes ópticas. La función de RL óptica proporciona un rango de medición extendido con mejor linealidad. La capacidad de memoria permite almacenar y cargar hasta 3000 mediciones, incluyendo la posición de memoria o el número de fibra, longitud de onda, valor absoluto o valor relativo y pérdida de inserción. El software de evaluación SmartProtocol para PC admite la descarga de memoria, la generación de informes de prueba y el Data Exporter para la descarga de datos a hojas de Excel.
- Fuente de Luz Óptica, Medidor de Potencia y probador de Pérdida de Retorno
- Memoria de alta capacidad de dos niveles
- Software SmartProtocol para PC: descarga de memoria, solución de informes
- Software Data Exporter para PC: descarga de datos a hojas de Excel
- Detección de modulación 270 Hz, 1 kHz, 2 kHz
- Función AWD (Detección Automática de Longitud de Onda)
- Puerto USB - carga de batería, descarga de datos, actualización de FW
- Modo de sonda USB - control total mediante comandos simples
- Medición de potencia óptica absoluta y relativa
- Unidades mostradas: dBm, dB, W
- Alimentado por batería recargable Li-Pol incorporada
- Indicador de estado de la batería, función de apagado automático
Dimensiones | 165 x 80 x 50 mm | con adaptador universal de 2.5 mm |
Peso | 400 g | con batería |
Temperatura de funcionamiento | -10 a +50 °C |
|
Temperatura de funcionamiento | -10 a +50 °C |
|
Tiempo de funcionamiento de la batería | > 50 hrs | entre cargas de batería |
Vida útil de la batería | > 2 años | 3000 mA/h Li-Pol |
Cumple con los requisitos de RoHS (2002/95/EG, 27.01.2003)
Fuente de Luz | |||
Potencia de salida |
| ||
LD 1310, 1550 nm | -2 dBm | valor típico | |
Estabilidad (1 hora, delta/2): | probado después de 20 min de calentamiento a temperatura 23 ± 1° | ||
LD 1310, 1550 nm | ± 0.05 dB | ||
Medidor de Potencia | |||
Fotodetector | 1 mm InGaAs |
| |
Longitudes de onda de trabajo | 850, 1300, 1310, 1490, 1550, 1625 nm | puede ser personalizado | |
Rango dinámico: Estándar | -65 dBm a +10 dBm | ||
