Documentación

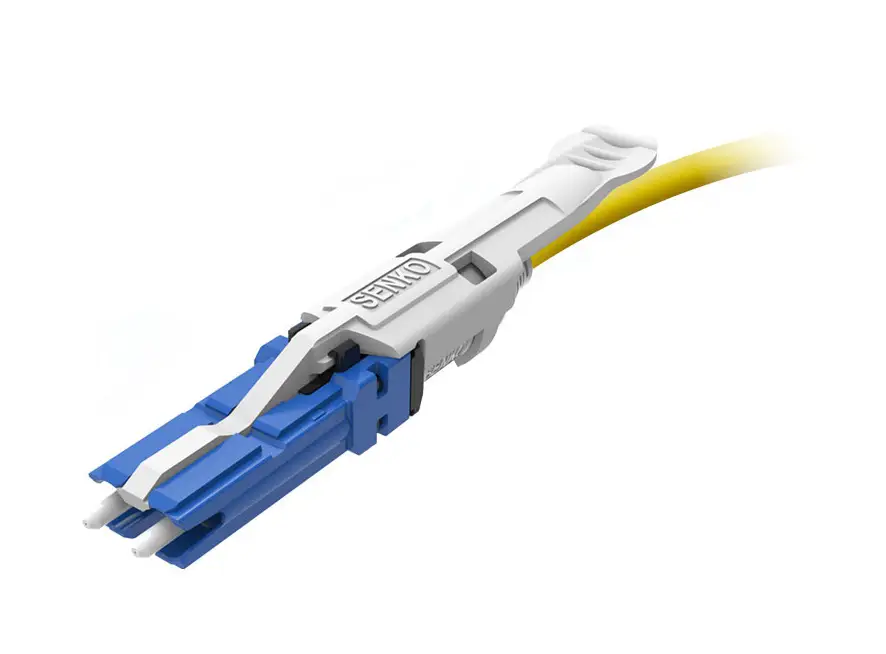

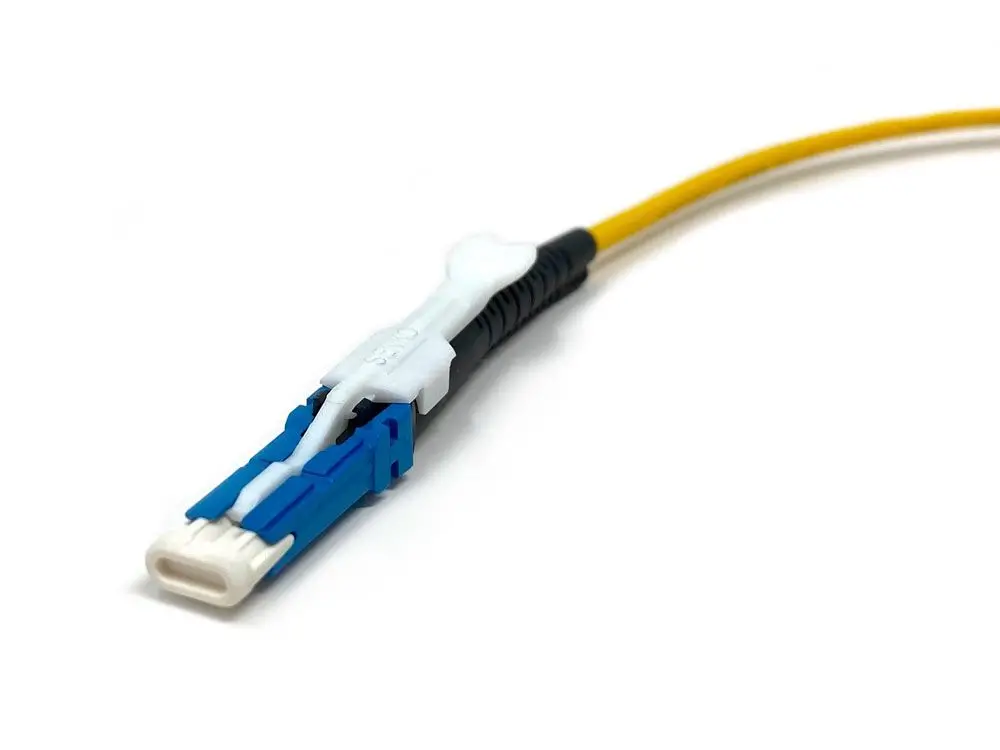

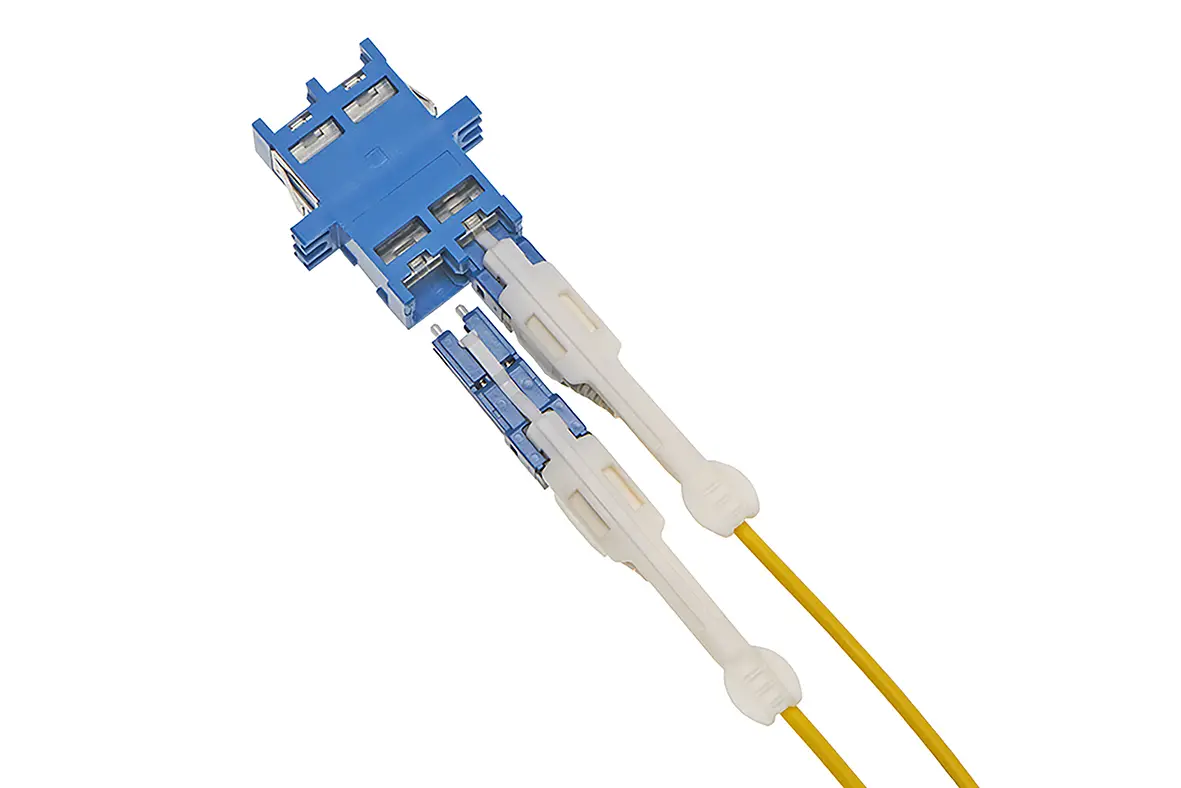

El conector CS® se introdujo como un reemplazo para los conectores LC dúplex actuales, que son demasiado grandes para las interfaces de transceptores de nueva generación y para aumentar la densidad de conectores en los paneles de parcheo. El conector CS® cuenta con un mecanismo de empuje y tracción con dos férulas cilíndricas de 1.25 mm con resorte dentro de una sola carcasa. Las férulas están espaciadas a 3.8 mm, el espacio mínimo posible para cumplir con los requisitos ópticos actuales de TOSA y ROSA. El conector CS® se puede usar con cable con cubierta de 2 mm o 3 mm y está diseñado específicamente para transceptores de próxima generación 200/400G como QSFP-DD y OSFP.
Ventajas de los Patchcords CS:

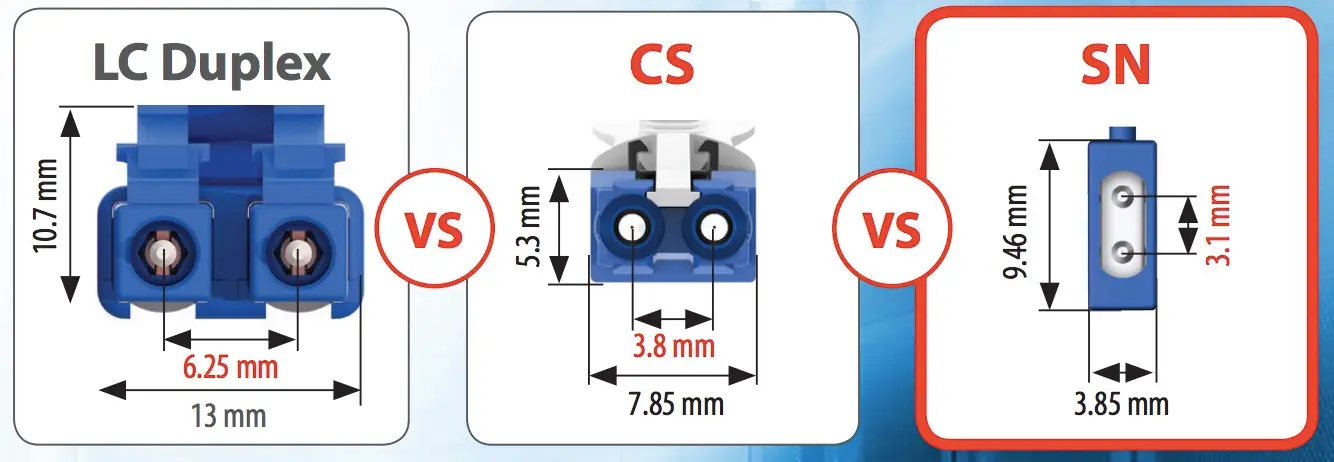

- Reducción del tamaño en un 40% en comparación con el LC dúplex
- Diseñado para su uso con QSFP-DD, OSFP y COBO
- Mayor rendimiento que el LC
- Mecanismo de empuje y tracción para un uso fácil en aplicaciones de alta densidad
- Doble densidad en paneles de parcheo en comparación con el LC
- Prevención de desconexión accidental IEC Lock, Clase B
Especificaciones Técnicas:
| Tipo de Pulido del Conector | Multimodo PC | Monomodo UPC Grado A | Monomodo UPC Grado B |
|---|---|---|---|
| Pérdida de Inserción (IL) | |||
| Típica | 0.25 dB | 0.12 dB | 0.06 dB |
| 0.50 dB - 97% | 0.30 dB - 97% | 0.15 dB - 97% | |
| Pérdida de Retorno (RL) | > 35 dB | > 55 dB | > 55 dB |
| Mecanismo de Bloqueo | Lengüeta de empuje y tracción | ||
| Normas | IEC/EN | ||
| Material de la Férula | Zirconia cerámica completa 1.25 mm | ||
| Material del Conector | Termoplástico |
