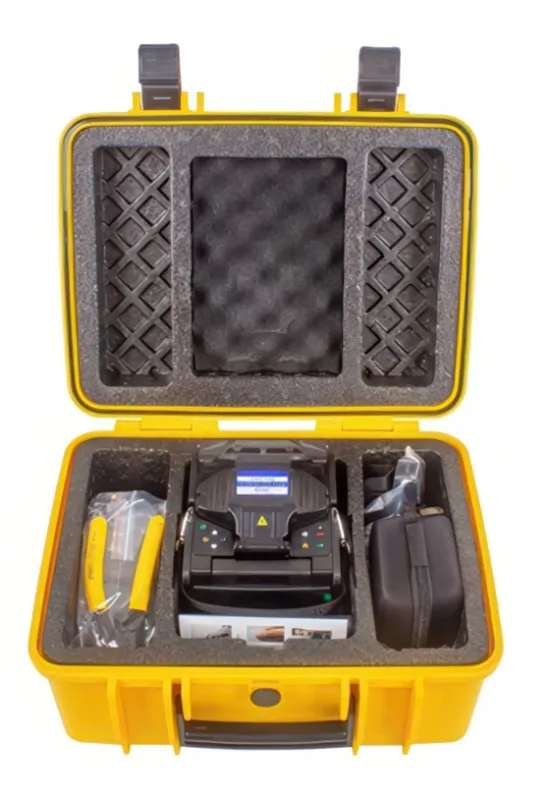

El kit de empalme de fibras ópticas OMK-SR-FSK.2 de OPTOKON está diseñado para la reparación en campo o la restauración de cables ópticos tácticos móviles. Incluye la empalmadora automática OSC-700, herramientas para el tratamiento de fibras, una resistente maleta de transporte y todos los accesorios necesarios.
Ventajas clave:
- Compatible con varios tipos de fibras: SM (monomodo), MM (multimodo), DS, NZ-DS (G.655), G.657, etc.
- Alta calidad de empalme gracias a la alineación del núcleo mediante Core Alignment (tecnología PAS).
- Proceso rápido: tiempo de empalme ~7 s, calentamiento ~13 s (típico).
- Carcasa robusta apta para condiciones de campo o trabajo pesado: funcionamiento a alturas de hasta 5000 m y temperaturas de −10 °C a +50 °C.
Características comparativas
Parámetros técnicos principales
Parámetro | Valores |
Alineación | Core Alignment (Tecnología PAS) |
Fibras compatibles | SM, MM, DS, NZDS, G.655, G.657 |
Diámetro de la fibra (revestimiento) | 80–150 µm |
Diámetro del recubrimiento | 100–1000 µm |
Longitud de limpieza antes del empalme | 8–16 mm |
Modos de funcionamiento | Automático, manual |
Pérdida típica de empalme | SM 0.02 dB, G.657 0.02 dB, MM 0.01 dB, DS/NZDS 0.04 dB |
Pérdida de retorno | 60 dB |
Prueba de tensión | 2.0 N |
Tiempo de empalme | 7 s |
Tiempo de calentamiento | ~13 s |
Memoria de empalmes | 8000 registros |
Condiciones de operación | Altitud de hasta 5000 m; temperatura −10…+50 °C; humedad hasta el 95% |
Características del kit

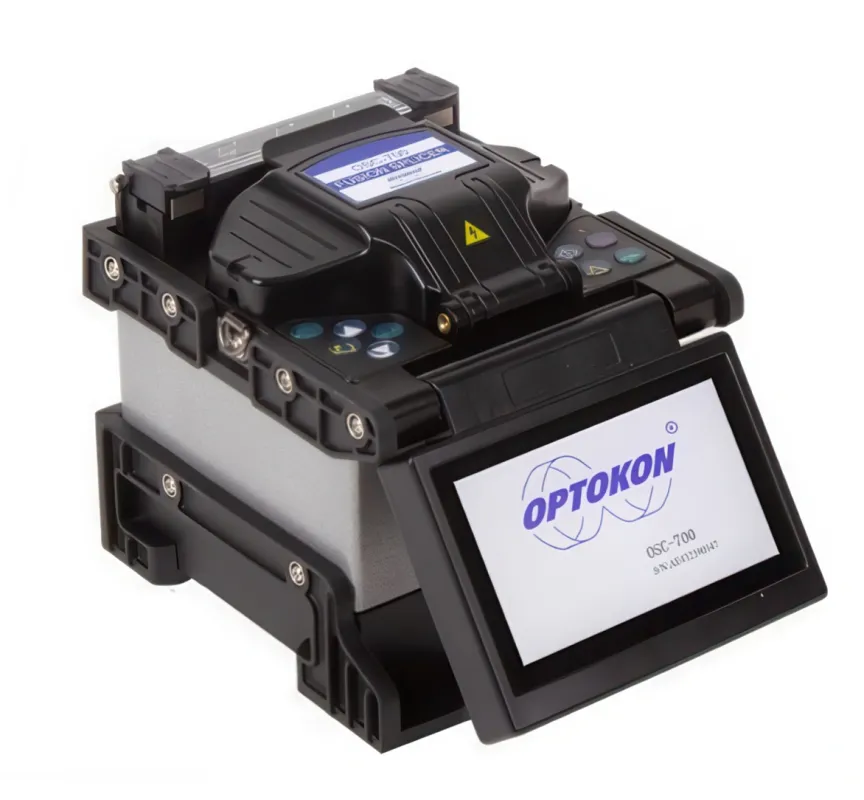

- Empalmadora OSC-700: ligera (2.0 kg con batería)
- Amplio rango de tipos de fibras compatibles (incluyendo DS/NZDS), lo que hace que la solución sea versátil
- Diseñado para uso en campo: maleta, formato portátil, pensado para redes de cables “de emergencia / móviles”
- Interfaz USB para carga de datos/estadísticas y actualización del firmware
Características del modelo OMK-SR-FSK.2
- Versatilidad en fibras – compatible con fibras monomodo (SM) y multimodo (MM), incluidas las fibras “especiales” DS/NZ-DS.
- Velocidad de empalme + fiabilidad – solo ~7 s por empalme, valores precisos de pérdida, alta calidad incluso en condiciones difíciles.
- Maleta de campo – el kit incluye herramientas, maleta y diseño resistente para condiciones tácticas y móviles.
- Funcionamiento en condiciones extremas – altitud de hasta 5000 m, temperatura de −10 a +50 °C, crucial para redes de campo.
- Documentación y soporte – amplio conjunto de especificaciones, memoria de empalmes, conexión USB, interfaz multilingüe.
- Compatibilidad con normas y certificaciones – el producto tiene código OTAN: 1583g.
Ventajas y limitaciones
Ventajas
- Pérdidas de empalme extremadamente bajas (por ejemplo, SM = 0.02 dB)
- Adecuado para una amplia variedad de fibras y situaciones (incluyendo DS / NZDS)
- Diseñado para uso en campo: resistente, móvil y rápido
- Kit completo: no es necesario comprar herramientas adicionales para empezar a trabajar
Cuándo comprar este kit
- Si instala o repara redes ópticas tácticas/móviles donde la velocidad, la fiabilidad y las condiciones de campo son esenciales.
- Si necesita pérdidas de empalme mínimas y compatibilidad con diversos tipos de fibras.
- Si requiere una solución universal y no una empalmadora + herramientas básicas por separado.
FAQ (Preguntas frecuentes)
Pregunta 1: ¿Qué tipos de fibras admite el kit?
Respuesta: SM (monomodo), MM (multimodo), DS, NZ-DS (G.655), G.657 y otras.
Pregunta 2: ¿Cuál es la pérdida típica de empalme?
Respuesta: Por ejemplo: para SM ≈ 0,02 dB, para DS/NZDS ≈ 0,04 dB.
Pregunta 3: ¿Se puede usar el kit en condiciones de campo/extremas?
Respuesta: Sí; el kit está diseñado para cables tácticos móviles. Las condiciones de funcionamiento incluyen altitudes de hasta 5000 m y temperaturas de −10...+50 °C.
Pregunta 4: ¿Cuál es el tiempo de empalme y calentamiento?
Respuesta: ~7 s para empalmar, ~13 s típicamente para calentar.
Pregunta 5: ¿Incluye el kit todas las herramientas?
Respuesta: Sí, según la descripción, se incluyen todas las herramientas necesarias para la reparación o sustitución de cables en campo, además de la maleta.
Pregunta 6: ¿Cuál es el peso de la empalmadora?
Respuesta: Según la especificación, el equipo pesa 2,0 kg (incluida la batería).
