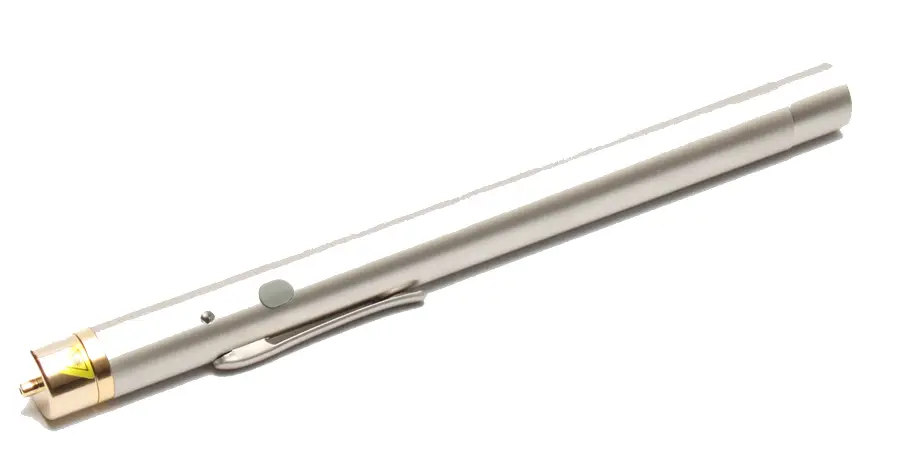

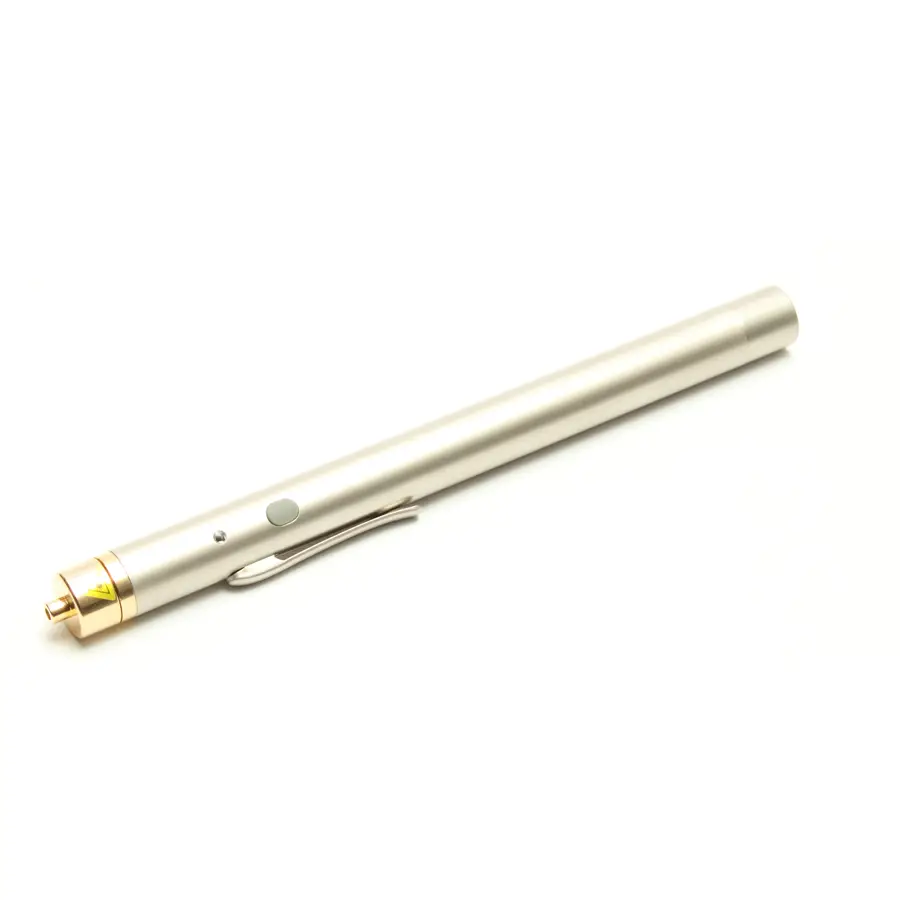

El Bolígrafo Visible se utiliza para verificar o identificar fibras ópticas monomodo y multimodo y componentes. El adaptador universal es adecuado para cualquier conector de fibra óptica de 2.5 mm o 1.25 mm. La carcasa pequeña, compacta y práctica hace que el dispositivo sea adecuado para el uso diario.
Especificaciones:
| Parámetro | Valor |
|---|---|
| Longitud de onda | 630 - 680 nm |
| Potencia de salida monomodo | ≥ 0.3 mW |
| Potencia de salida multimodo | ≥ 1.0 mW |
| Distancia | hasta 5 km |
| Modo de operación | CW, Pulso, ON/OFF |
| Clase de láser | 3R |
| Dimensiones longitud | 168 ± 2 mm |
| Dimensiones diámetro | 13.5 mm |
| Baterías | Alcalinas AAA, 2 piezas |
| Conectores de fibra óptica adecuados VSP-03-250 | E2000, FC, SC, ST, LSA, férula estándar de 2.5 mm |
| Conectores de fibra óptica adecuados VSP-03-125 | LC, MU, LX5, férula SFF de 1.25 mm |
| Temperatura de operación | -10 °C a +50 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
Inserción de las baterías: Desenrosque la tapa e inserte las baterías (3) con la polaridad correcta. La polaridad correcta se muestra en el dibujo.
Operación: El instrumento se puede encender y apagar presionando el botón (1). Al presionar repetidamente el botón (4), el operador puede seleccionar entre un modo de luz continua, un modo de parpadeo con una frecuencia aproximada de 3 Hz y el modo ON/OFF. El LED de señalización (2) muestra el modo seleccionado. Luego, el haz de láser saldrá por la salida.
Notas de seguridad:
- Nunca mire directamente al haz de láser y no lo apunte a humanos o animales. La radiación láser puede causar daños en los ojos o la piel.
- No apunte el puntero láser a un espejo u otras superficies reflectantes. El haz desviado de manera incontrolada puede golpear a humanos o animales.
- El dispositivo y las baterías no son para niños. No son un juguete.
- El producto está equipado con un láser de clase 3R.
