Comunicación confiable para la tripulación y radios externas en condiciones tácticas
OPTOKON OEDX-20 es un sistema de intercomunicación digital especialmente diseñado para vehículos blindados, plataformas militares y vehículos especiales que operan en condiciones extremas.
El sistema proporciona comunicación de voz confiable y continua entre los miembros de la tripulación (hasta 9 usuarios), así como integración con radios externas, creando una red de comunicación unificada dentro del vehículo.
Gracias a su arquitectura modular, el sistema se adapta fácilmente a diversos tipos de vehículos: desde vehículos de patrulla ligeros hasta blindados pesados.
Características principales:
- Hasta 9 usuarios simultáneamente (estructura modular)
- Audio digital de alta calidad
- Comunicación full dúplex entre los miembros de la tripulación
- Integración con radios externas
- Módulo de control del comandante (CUU) con prioridad de transmisión
- Compatibilidad con auriculares, altavoces externos y cascos de tanque
- Carcasa robusta — resistente a vibraciones, polvo y humedad
- Conexiones mediante conectores militares (D38999)
- Alimentación: 18–32 V DC (24 V DC nominal)
- Rango de temperatura: -40…+70 °C
- NATO Supplier Code: 1583G
- Arquitectura del sistema OEDX-20
El sistema se compone de módulos individuales conectados en una sola red de comunicación:

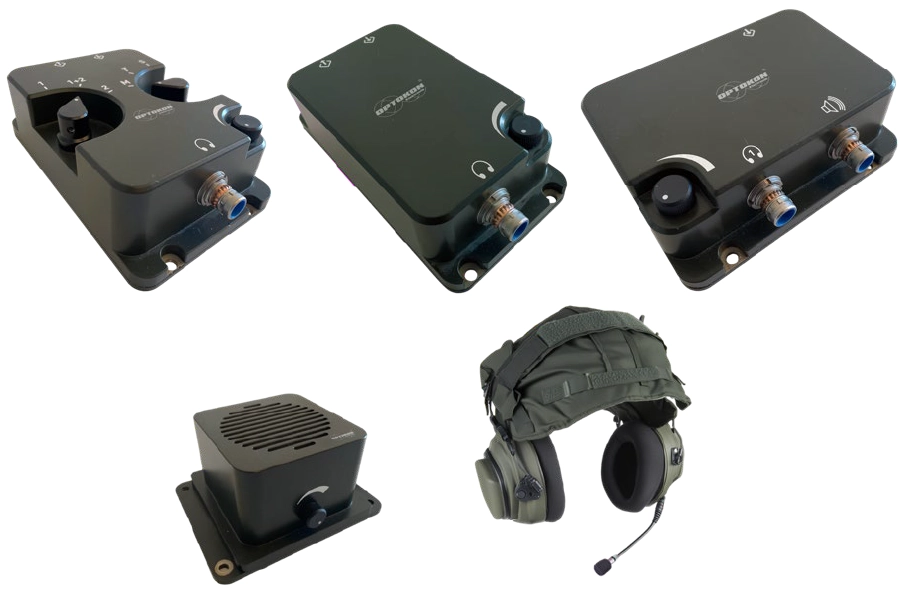

| Componente | Descripción |

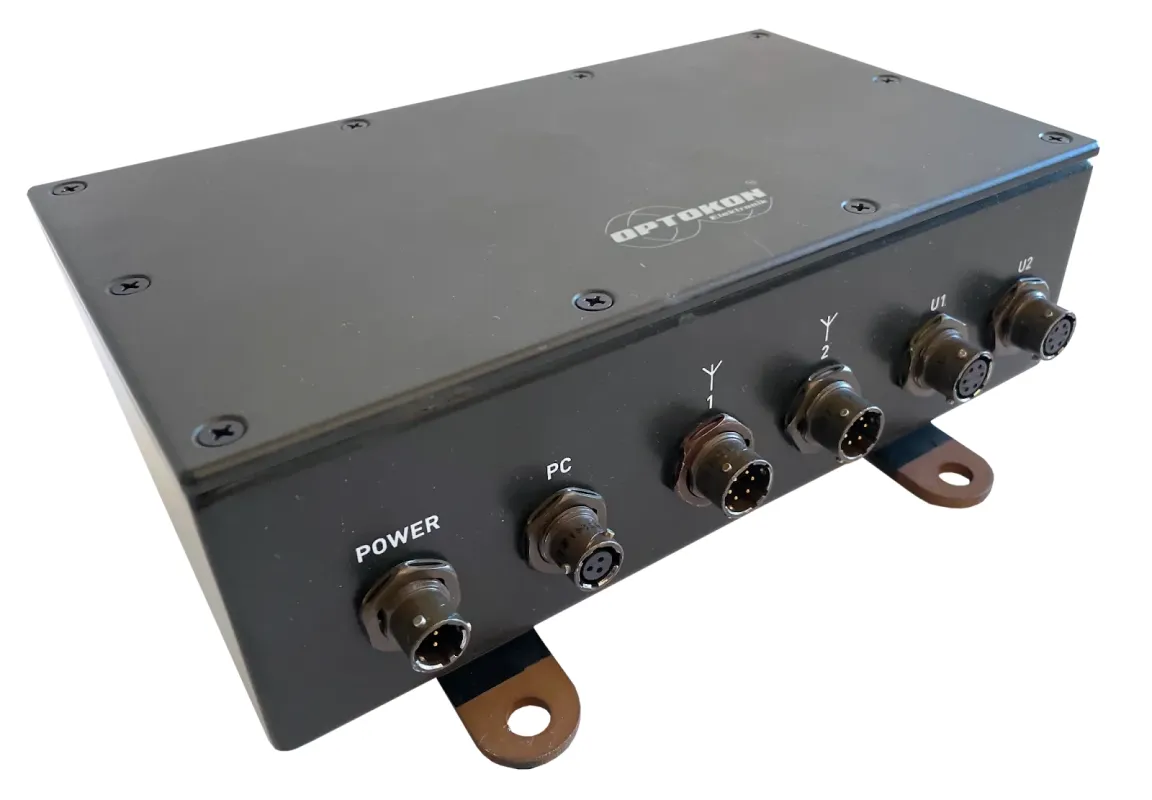

| Main Unit (MU) | Unidad central de comunicaciones que coordina todas las conexiones de usuarios y radios. Proporciona alimentación e intercambio de audio entre los módulos. |
| Commander Control Unit (CUU) | Módulo de control del comandante. Permite gestionar todo el sistema, otorga prioridad al comandante y dispone de función de autorización de radio (Push-to-Talk Control). |
| User Unit (UU) | Módulo individual del usuario con conexión para auriculares o casco. Proporciona acceso local al intercom. |
| Dual User Unit (DUU) | Versión para dos usuarios con canales de comunicación independientes. Ideal para el conductor y el artillero o el comandante de la tripulación. |
| External Loudspeaker (ELS) | Altavoz adicional para comunicación interna o externa. Puede utilizarse como intercom o para avisos exteriores. |
| Headset (HS) | Auriculares o casco profesional con reducción de ruido, diseñado para vehículos con altos niveles de ruido. |
Características destacadas del sistema OEDX-20
- Diseño modular — permite escalar el sistema hasta 9 usuarios
- Autorización de radio mediante el CUU — el comandante controla la transmisión en radios externas
- Configuración flexible de puertos — admite varias combinaciones de User Units y Dual Units
- Compatibilidad con la mayoría de los auriculares militares (Nexus, TP120, TP240)
- Conexión rápida sin configuración — sistema Plug & Play
- Resistencia a golpes, polvo y humedad (MIL-STD-810G)
- Protección contra sobrecargas y cortocircuitos
- Posibilidad de actualizar el software mediante un puerto de servicio
Configuración típica del sistema OEDX-20
| Componente | Cantidad | Función |
| Main Unit | 1 | Conmutación central de audio y alimentación |
| Commander Unit (CUU) | 1 | Control prioritario del sistema |
| User Unit | 4–6 | Comunicación entre los miembros de la tripulación |
| Dual User Unit | 1–2 | Puestos de trabajo dobles |
| External Loudspeaker | 1–2 | Comunicación interna o externa |
| Headset | hasta 9 | Auriculares individuales para la tripulación |
Áreas de aplicación
- Vehículos blindados (APC, IFV, MRAP)
- Vehículos de patrulla y transporte especial
- Puestos de mando móviles
- Vehículos de ingeniería, recuperación y sistemas de reconocimiento
- Sistemas de transporte industriales y de emergencia
FAQ — Preguntas frecuentes
1. ¿Cuántos usuarios puede soportar el sistema OEDX-20?
Hasta 9 usuarios simultáneamente. El número exacto depende de la configuración y la cantidad de módulos User Unit o Dual Unit.
2. ¿Cómo se realiza la comunicación con radios externas?
La conexión se efectúa a través de la Main Unit, mientras que la transmisión está controlada por el comandante mediante el CUU, lo que garantiza prioridad en el canal de comunicación.
3. ¿Es posible utilizar el sistema sin auriculares?
Sí. El altavoz externo (External Loudspeaker) puede utilizarse para comunicación interna o externa, por ejemplo, para avisos a la tripulación o al personal fuera del vehículo.
4. ¿Qué tipo de alimentación utiliza?
El sistema funciona con 18–32 V DC (normalmente 24 V DC) y puede conectarse directamente a la red eléctrica del vehículo.
5. ¿Es posible ampliar el sistema?
Sí. Gracias a su estructura modular, es posible añadir nuevos módulos de usuario o altavoces sin modificar la arquitectura básica.
6. ¿Cuál es el nivel de protección de la carcasa?
Todos los módulos cuentan con carcasas de aleación de aluminio certificadas según MIL-STD-810G, resistentes al polvo, humedad, impactos y vibraciones.
7. ¿Es posible integrarlo con los sistemas de comunicación OPTOKON?
Sí. El OEDX-20 es totalmente compatible con los routers LMSR-R63 y los switches LMSW-E33, lo que permite crear una infraestructura táctica de comunicaciones IP unificada.
Cree un sistema táctico unificado de comunicación para la tripulación con el intercom OPTOKON OEDX-20.
Obtenga una configuración personalizada para su vehículo — info@optokon.es
