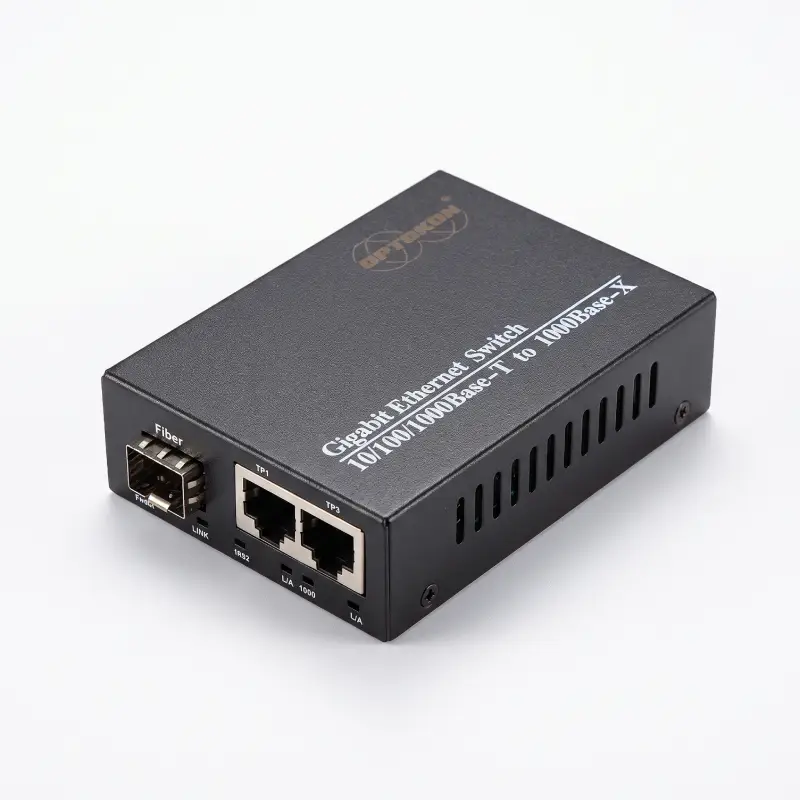

CS-G01F02M — convertidor de medios Gigabit Ethernet 1×1000Base-X SFP + 2×10/100/1000Base-T RJ45
OPTOKON CS-G01F02M — convertidor de medios Gigabit Ethernet compacto y de alto rendimiento con funciones de conmutador Ethernet, diseñado para convertir la señal óptica 1000Base-X en Ethernet sobre cobre 10/100/1000Base-T. El dispositivo está equipado con 1× SFP de 1000 Mbit/s y 2× RJ45 de 10/100/1000 Mbit/s, lo que permite conectar simultáneamente dos dispositivos Ethernet a la línea óptica.
A diferencia de un convertidor de medios convencional con un único puerto RJ45, el CS-G01F02M combina las funciones de un convertidor de medios Gigabit Ethernet y un conmutador Ethernet compacto de 3 puertos. Un único enlace óptico puede utilizarse para conectar dos dispositivos Ethernet locales sin necesidad de instalar un conmutador adicional.
El módulo SFP intercambiable permite seleccionar el tipo de fibra óptica, la longitud de onda y el alcance necesario según los requisitos de cada proyecto. En función del SFP instalado, el enlace óptico puede alcanzar 20, 40, 60, 80 o hasta 100 km sobre fibra monomodo. Para fibra multimodo, se admite la transmisión a distancias de hasta 550 m.
El CS-G01F02M tiene una capacidad de conmutación de 16 Gbit/s, una tasa de reenvío de paquetes de 14,388 Mpps, una tabla de direcciones MAC de 2K, un búfer de 1 MB y admite tramas Jumbo de hasta 9K. El diseño sin ventilador garantiza un funcionamiento silencioso y aumenta la fiabilidad del dispositivo.
Principales ventajas del CS-G01F02M
- 1×1000Base-X SFP — interfaz óptica Gigabit Ethernet versátil.
- 2×10/100/1000Base-T RJ45 — conexión de dos dispositivos Ethernet.
- Convertidor de medios + conmutador Ethernet en una única carcasa compacta.
- Hasta 100 km sobre fibra óptica monomodo, según el SFP instalado.
- Hasta 550 m sobre fibra óptica multimodo.
- SFP intercambiable — posibilidad de elegir el tipo de óptica según la aplicación concreta.
- Capacidad de conmutación de 16 Gbit/s.
- Tasa de reenvío de paquetes de 14,388 Mpps.
- Tabla de direcciones MAC de 2K.
- Búfer de 1 MB.
- Tramas jumbo de hasta 9K.
- Latencia de reenvío de aproximadamente 5 µs.
- Auto MDI/MDIX en los puertos Ethernet.
- Alarma de fallo de enlace — supervisión del estado de la conexión de red.
- Protección integrada contra sobretensiones transitorias para los puertos y la alimentación.
- Diseño sin ventilador — refrigeración pasiva natural.
- Bajo consumo energético — no más de 6 W.
- MTBF de 100 000 horas.
- Montaje de sobremesa o en pared.
- CE / FCC / RoHS.
1 puerto óptico + 2 puertos Ethernet
La principal característica del CS-G01F02M — la incorporación de 2 puertos RJ45. Un conversor de medios estándar suele utilizar una configuración de 1×Fiber + 1×RJ45. El CS-G01F02M permite conectar dos dispositivos Ethernet locales a un único canal óptico.
| Puerto | Cantidad | Velocidad |
|---|---|---|
| SFP | 1 | 1000 Mbit/s |
| RJ45 | 2 | 10/100/1000 Mbit/s |
Esta configuración resulta especialmente práctica para nodos remotos en los que es necesario conectar, por ejemplo, una cámara IP y un controlador, dos cámaras, un punto de acceso y un terminal u otros dos dispositivos Ethernet, utilizando un único enlace ascendente óptico.
Esquema de conexión típico
Red óptica → SFP → CS-G01F02M → 2×RJ45 → dispositivos Ethernet
O si se utiliza el dispositivo para transmitir datos en sentido inverso:
2× dispositivos Ethernet → RJ45 → CS-G01F02M → SFP → fibra óptica → nodo de red remoto
Gracias a la función de conmutación integrada, ambos puertos RJ45 pueden funcionar a través de un único enlace ascendente óptico Gigabit Ethernet.
Interfaz SFP universal
Uso de una ranura SFP estándar hace que CS-G01F02M sea mucho más versátil que los conversores de medios con transceptor óptico fijo.
Para cada proyecto se puede seleccionar el módulo SFP adecuado en función de:
- el tipo de fibra óptica;
- el alcance necesario;
- la longitud de onda;
- el tipo de conector óptico;
- la necesidad de utilizar un enlace de dos fibras o de una sola fibra Bi-Di/WDM.
La sustitución del SFP permite modificar los parámetros del canal óptico sin sustituir el propio conversor de medios.
Alcance de transmisión óptica de hasta 100 km
El alcance del canal óptico viene determinado por las características del módulo SFP instalado y los parámetros del enlace óptico.
| Tipo de enlace óptico | Alcance |
|---|---|
| Multimode | Hasta 550 m |
| Monomodo | 20 km |
| Monomodo | 40 km |
| Monomodo | 60 km |
| Monomodo | 80 km |
| Monomodo | Hasta 100 km |
Esto permite utilizar un mismo modelo de conversor de medios tanto para conexiones ópticas locales como para enlaces troncales de larga distancia.
Puertos Ethernet de cobre
CS-G01F02M está equipado con 2 puertos RJ45 10/100/1000Base-T. Para la conexión se pueden utilizar cables Ethernet estándar Cat.5e o Cat.6 de hasta 100 m de longitud.
| Parámetro | Valor |
|---|---|
| Número de puertos RJ45 | 2 |
| Velocidad | 10 / 100 / 1000 Mbit/s |
| Cable | Cat.5e / Cat.6 |
| Longitud máxima | 100 m |
| MDI/MDIX | Detección automática |
Capacidad de conmutación de 16 Gbit/s
CS-G01F02M tiene una capacidad de conmutación de 16 Gbit/s y una tasa de reenvío de paquetes de hasta 14,388 millones de paquetes por segundo.
Esto garantiza una transmisión eficiente del tráfico Gigabit Ethernet entre los dos puertos de cobre y la interfaz óptica SFP.
Tabla MAC de 2K
La tabla de direcciones MAC integrada admite hasta 2048 entradas. El dispositivo aprende automáticamente las direcciones MAC de los equipos Ethernet conectados y dirige el tráfico al puerto correspondiente.
Búfer de 1 MB
CS-G01F02M está equipado con un búfer de paquetes de 1 MB. El almacenamiento en búfer ayuda a estabilizar la transmisión de datos durante picos breves de carga y cuando hay diferencias en la intensidad del tráfico entre puertos.
Baja latencia de transmisión
La latencia de reenvío es de aproximadamente 5 µs, lo que permite utilizar el dispositivo en redes donde es importante transmitir rápidamente el tráfico Ethernet.
Jumbo Frame de hasta 9K
CS-G01F02M admite Jumbo Frame de hasta 9K. La compatibilidad con tramas Ethernet de mayor tamaño puede resultar útil en redes con transmisión intensiva de grandes volúmenes de datos.
Aplicaciones típicas:
- videovigilancia IP;
- transmisión de flujos de vídeo;
- redes de servidores;
- sistemas de almacenamiento de datos;
- copias de seguridad;
- redes Ethernet industriales;
- transferencia de archivos grandes.
Supervisión del estado de la conexión de red
CS-G01F02M admite funciones de supervisión del estado del enlace de red y de señalización en caso de pérdida de conexión. Esto facilita la detección de fallos en nodos de red remotos y ayuda a reducir el tiempo de diagnóstico.
Estas funciones son especialmente importantes para:
- cámaras IP remotas;
- sistemas viarios;
- infraestructura ferroviaria;
- instalaciones de procesos industriales remotas;
- sistemas Smart City;
- redes de instalaciones técnicas e industriales.
Protección contra sobretensiones transitorias
Para mejorar la fiabilidad de CS-G01F02M, los puertos de red y la línea de alimentación cuentan con protección contra sobretensiones transitorias. Esto es especialmente importante cuando el dispositivo se utiliza en armarios remotos, sistemas de videovigilancia exterior e infraestructuras de transporte.
Diseño sin ventilador
CS-G01F02M utiliza refrigeración pasiva por convección natural y no dispone de ventilador.
La ausencia de piezas móviles garantiza:
- un funcionamiento silencioso;
- una menor acumulación de polvo en el interior de la carcasa;
- un menor número de componentes mecánicos susceptibles de averiarse;
- un mantenimiento mínimo;
- una alta fiabilidad durante un uso prolongado.
Alimentación de 5–12 V DC
El convertidor de medios funciona con una fuente de corriente continua de 5–12 V DC. El consumo máximo de potencia del dispositivo es de no más de 6 W.
| Parámetro | Valor |
|---|---|
| Tensión de entrada | 5–12 V DC |
| Interfaz de alimentación | DC |
| Consumo máximo de potencia | ≤ 6 W |
Indicadores LED
Los indicadores LED de la carcasa permiten comprobar rápidamente el estado de la alimentación, de la interfaz óptica y de las conexiones Ethernet.
| Indicador | Función |
|---|---|
| Optical Port Rate | Indicación de la velocidad del puerto óptico |
| Power | Indicación de alimentación |
| Link/Act | Estado de la conexión y actividad de transmisión de datos |
Especificaciones técnicas de CS-G01F02M
| Característica | Valor |
|---|---|
| Modelo | CS-G01F02M |
| Tipo de dispositivo | Convertidor de medios Gigabit Ethernet / conmutador Ethernet compacto |
| Puerto óptico | 1×1000Base-X SFP |
| Puertos de cobre | 2×10/100/1000Base-T RJ45 |
| Velocidad SFP | 1000 Mbit/s |
| Velocidad RJ45 | 10 / 100 / 1000 Mbit/s |
| Longitud máxima del par trenzado | 100 m |
| Tipo de cable Ethernet | Cat.5e / Cat.6 |
| Multimode | Hasta 550 m |
| Monomodo | 20 / 40 / 60 / 80 / 100 km |
| Capacidad de conmutación | 16 Gbit/s |
| Tasa de reenvío de paquetes | 14,388 Mpps |
| Tabla de direcciones MAC | 2K |
| Búfer | 1 MB |
| Latencia de reenvío | 5 µs |
| MDI/MDIX | Compatible |
| Tramas jumbo | Hasta 9K |
| Alarma de fallo de enlace | Compatible |
| Refrigeración | Sin ventilador, refrigeración natural |
| Tensión de entrada | 5–12 V DC |
| Consumo energético máximo | ≤ 6 W |
| Temperatura de funcionamiento | −10...+55 °C |
| Temperatura de almacenamiento | −40...+75 °C |
| Humedad relativa | 5–95%, sin condensación |
| Dimensiones | 93 × 71 × 27 mm |
| Peso | 0,2 kg |
| Montaje | De sobremesa / mural |
| MTBF | 100 000 horas |
| Certificación | CE / FCC / RoHS |

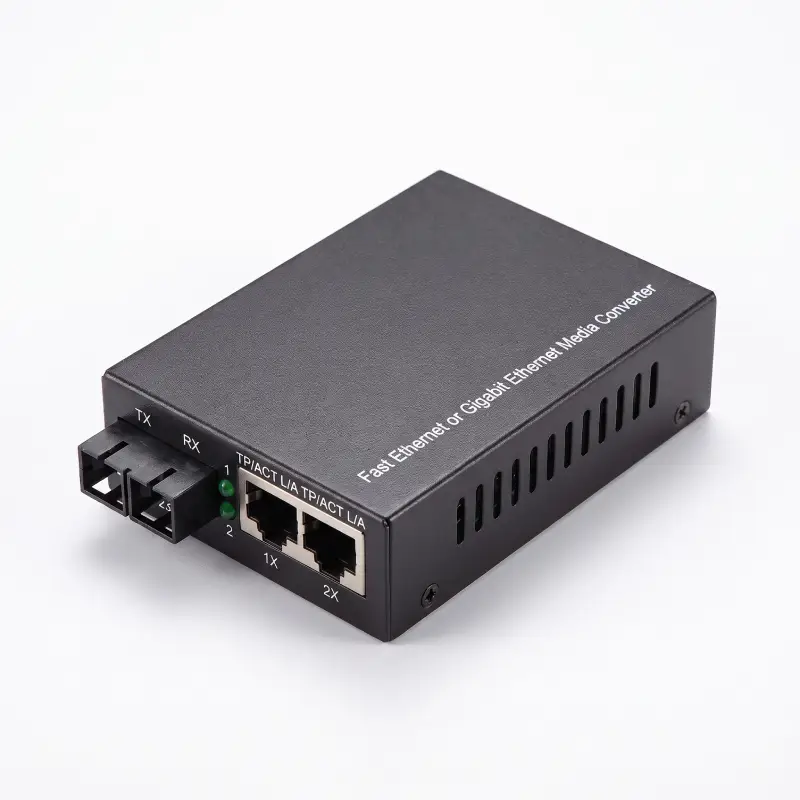

CS-G01F02M y convertidor de medios convencional 1×RJ45
| Característica | CS-G01F02M | Convertidor de medios convencional |
|---|---|---|
| Puerto óptico | 1× SFP | 1× Fibra |
| RJ45 | 2 puertos | Normalmente 1 puerto |
| Conmutación integrada | Sí | Normalmente no |
| Alcance óptico máximo | Hasta 100 km | Depende del modelo |
| Jumbo Frame | Hasta 9K | Depende del modelo |
| Tabla MAC | 2K | No siempre es aplicable |
| Búfer | 1 MB | Depende del modelo |
Sistemas de videovigilancia
CS-G01F02M resulta especialmente práctico para sistemas de videovigilancia IP. Sus dos puertos RJ45 permiten conectar dos dispositivos Ethernet en una misma ubicación remota y transmitir su tráfico a través de un único enlace óptico.
- cámaras IP;
- cámaras PTZ;
- videovigilancia perimetral;
- puestos de vigilancia remotos;
- aparcamientos;
- recintos industriales;
- sistemas urbanos de videovigilancia.
Smart City
El diseño compacto, el enlace ascendente óptico y los dos puertos Gigabit Ethernet permiten utilizar CS-G01F02M en infraestructuras urbanas.
- armarios de carretera;
- cruces;
- sistemas de videovigilancia;
- Wi-Fi público;
- sistemas de monitorización;
- sistemas de información;
- nodos de red urbanos remotos.
Sistemas de transporte inteligentes
- autopistas;
- túneles;
- estaciones de peaje;
- controladores de tráfico vial;
- paneles informativos;
- sistemas de control del tráfico;
- nodos de transporte remotos.
Infraestructura ferroviaria
- estaciones ferroviarias;
- andenes;
- armarios de vía;
- depósitos ferroviarios;
- aparcamientos;
- sistemas de videovigilancia;
- sistemas de información.
Energía e infraestructura de servicios públicos
- subestaciones eléctricas;
- estaciones de bombeo;
- abastecimiento de agua;
- centrales solares;
- parques eólicos;
- sistemas de telemetría remota;
- sistemas de monitorización.
Instalaciones industriales
- líneas de producción;
- complejos logísticos;
- terminales remotos;
- quioscos;
- sistemas de automatización;
- controladores;
- nodos de red.
Redes corporativas y de campus
- comunicación entre edificios;
- complejos de oficinas;
- campus universitarios;
- aparcamientos;
- complejos deportivos;
- grandes instalaciones públicas;
- nodos Ethernet remotos.
Redes temporales
La carcasa compacta y la facilidad de conexión permiten utilizar el CS-G01F02M también en instalaciones de red temporales.
- festivales;
- ferias;
- obras de construcción;
- sistemas temporales de videovigilancia;
- nodos de red móviles;
- eventos y espacios para presentaciones.
Cuándo elegir el CS-G01F02M
El CS-G01F02M se recomienda si:
- se necesita conectar 2 dispositivos Ethernet a través de un único canal óptico;
- se necesita un conversor de medios compacto con función de conmutador Ethernet;
- se necesita una ranura SFP versátil;
- se necesita un alcance óptico de hasta 100 km;
- se necesita compatibilidad con Jumbo Frame de hasta 9K;
- es importante contar con un alto rendimiento de conmutación;
- se necesita compatibilidad con Auto MDI/MDIX;
- se necesita señalización de pérdida de conexión de red;
- es importante contar con un diseño sin ventilador;
- se necesita un bajo consumo energético;
- el dispositivo se utiliza para CCTV, Smart City, transporte, industria o una red corporativa.
FAQ — preguntas frecuentes
¿Cuántos puertos Ethernet tiene el CS-G01F02M?
El dispositivo tiene 2 puertos RJ45 10/100/1000Base-T y 1 puerto óptico SFP 1000Base-X.
¿Se pueden conectar dos dispositivos a un único canal óptico?
Sí. Esta es precisamente una de las principales ventajas del CS-G01F02M. Los dos puertos RJ45 funcionan a través de un único enlace ascendente óptico Gigabit Ethernet.
¿Qué velocidad admite el puerto SFP?
El puerto SFP funciona a una velocidad de 1000 Mbit/s.
¿El puerto SFP admite 100 Mbit/s?
No. En las especificaciones del CS-G01F02M, el puerto óptico se indica como 1000M SFP / 1000Base-X.
¿Cuál es el alcance máximo del enlace óptico?
Con un módulo SFP monomodo adecuado, el alcance puede ser de hasta 100 km. Para fibra multimodo, el alcance especificado es de hasta 550 m.
¿Se incluye el módulo SFP?
El SFP es un transceptor óptico intercambiable que se selecciona según el tipo de fibra, la longitud de onda y el alcance del enlace óptico necesarios.
¿Es compatible con Bi-Di/WDM?
Para establecer un enlace de una sola fibra, pueden utilizarse módulos SFP Gigabit Ethernet Bi-Di adecuados, seleccionados por pares según las longitudes de onda y el alcance necesarios.
¿Cuál es el tamaño máximo de las tramas jumbo?
CS-G01F02M admite tramas jumbo de hasta 9K.
¿Cuál es la capacidad de conmutación?
La capacidad de conmutación del dispositivo es de 16 Gbit/s, y la tasa de reenvío de paquetes es de — 14,388 Mpps.
¿Cuál es la capacidad del búfer?
CS-G01F02M dispone de un búfer de 1 MB.
¿Tiene ventilador el dispositivo?
No. CS-G01F02M tiene un diseño sin ventilador y utiliza refrigeración pasiva natural.
¿Cuál es la temperatura de funcionamiento?
El intervalo de temperatura de funcionamiento es de −10...+55 °C.
¿Qué alimentación necesita?
El dispositivo funciona con 5–12 V DC y su consumo máximo es de 6 W.
¿Se puede instalar CS-G01F02M en la pared?
Sí. Está previsto para instalación en sobremesa o en pared.
¿Es un conmutador gestionable?
No. CS-G01F02M está diseñado para la conmutación automática del tráfico Ethernet y la conversión de Ethernet sobre cobre a un enlace óptico, pero el fabricante no especifica funciones Web, SNMP ni otras funciones propias de un conmutador Ethernet gestionable.
Selección de la configuración
OPTOKON CS-G01F02M — una solución práctica para los casos en los que es necesario conectar dos dispositivos Ethernet de cobre a través de un único enlace óptico Gigabit Ethernet. La combinación de 1×1000Base-X SFP y 2×10/100/1000Base-T RJ45 permite prescindir de un convertidor de medios independiente y de un conmutador Ethernet adicional en el punto remoto.
El SFP intercambiable permite elegir con flexibilidad la configuración óptica con un alcance de hasta 100 km, mientras que la capacidad de conmutación de 16 Gbit/s, Jumbo Frame 9K, un búfer de 1 MB, Auto MDI/MDIX, la refrigeración pasiva y un MTBF de 100 000 horas convierten al CS-G01F02M en una solución práctica para CCTV, Smart City e infraestructuras de transporte, industriales y corporativas.
