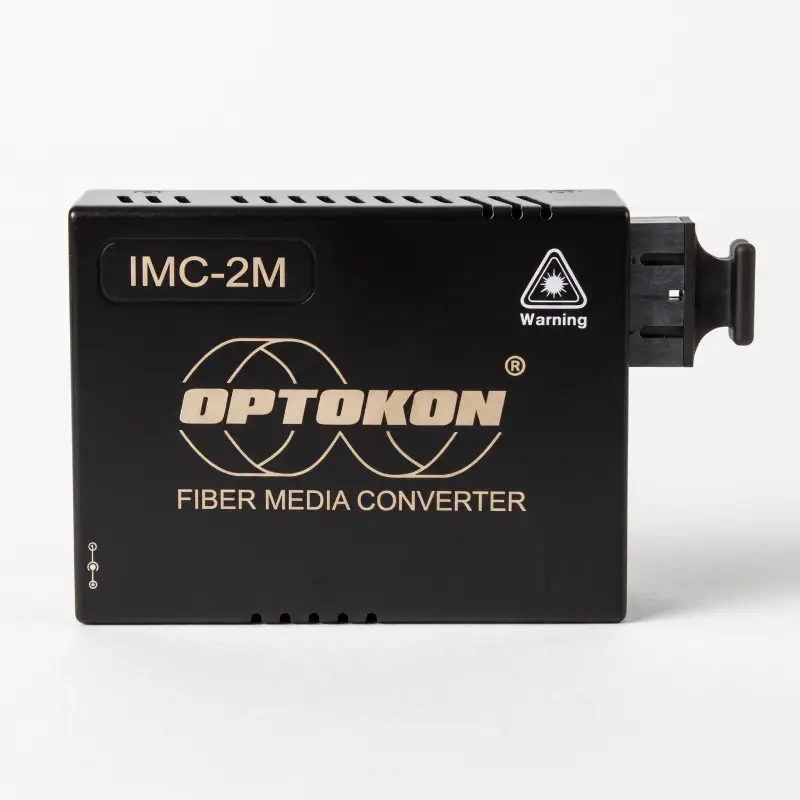

IMC-2M — convertidor de medios Gigabit Ethernet gestionable de 10/100/1000Base-T a 100/1000Base-X SFP
OPTOKON IMC-2M — es un convertidor de medios Gigabit Ethernet gestionable y un conmutador Web Smart compacto para convertir Ethernet de cobre 10/100/1000Base-T en una interfaz de fibra óptica 100/1000Base-X. El modelo está diseñado para redes profesionales que requieren no solo la conversión del medio de transmisión, sino también una gestión remota completa, monitorización, VLAN, OAM, SNMP y supervisión del estado del enlace.

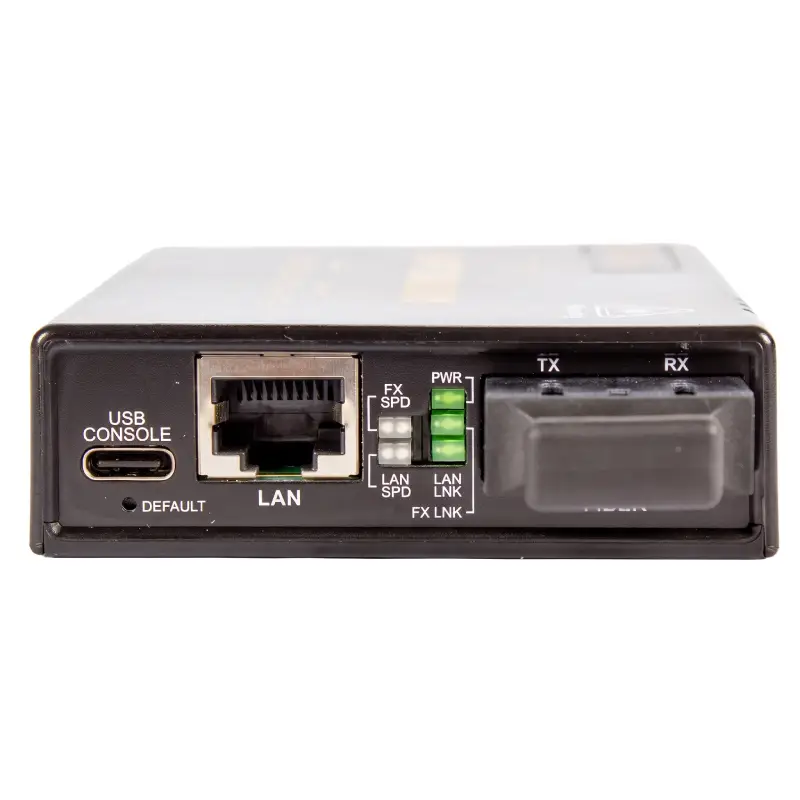

IMC-2M permite la gestión mediante una interfaz web y una consola USB, lo que permite configurar los puertos Ethernet, supervisar el ancho de banda, el estado del enlace óptico y los parámetros VLAN, así como diagnosticar averías sin acceso físico al dispositivo.
La interfaz óptica puede implementarse mediante un módulo SFP o una conexión SC fija, según la versión. Hay disponibles variantes monomodo, multimodo y Bi-Di/WDM que permiten establecer enlaces con distancias desde cientos de metros hasta decenas de kilómetros.
Gracias a la compatibilidad con IEEE 802.3ah OAM, SNMPv1, Monitorización de diagnóstico digital, Propagación de fallos de enlace, Dying Gasp y Apagado automático del láser IMC-2M supera ampliamente a los convertidores de medios convencionales no gestionables y es idóneo para redes Ethernet de operadores, industriales, corporativas y críticas.
Principales ventajas de IMC-2M
- 10/100/1000Base-T a 100/1000Base-X — conversión de Gigabit Ethernet entre medios de cobre y ópticos.
- Convertidor de medios gestionable — configuración y monitorización mediante una interfaz web.
- Consola USB para la administración local.
- IEEE 802.3ah OAM — monitorización y diagnóstico del enlace Ethernet.
- SNMPv1 — integración en sistemas de monitorización centralizados.
- Monitorización de diagnóstico digital SFP — compatibilidad con módulos DOM/DDM.
- 100/1000Base-X — compatibilidad con SFP de doble velocidad.
- Monomodo / Multimodo / Bi-Di — varios tipos de interfaces ópticas.
- Tramas jumbo de hasta 16K.
- Control del ancho de banda de entrada / salida.
- Hasta 16 grupos VLAN.
- Propagación de fallos de enlace — transmisión de información sobre la pérdida de conexión entre interfaces.
- Aviso de pérdida de alimentación — notificación de pérdida de la alimentación local.
- Apagado automático del láser — apagado automático del láser en determinados estados de fallo.
- Contadores RMON para estadísticas y monitorización.
- Conmutación por almacenamiento y reenvío.
- MDI/MDIX automático en el puerto RJ45.
- Negociación automática o modo manual.
- Activación / desactivación del control de flujo.
- Instalación en sobremesa, pared y carril DIN.
Para qué sirve un convertidor de medios gestionable
Un convertidor de medios convencional solo convierte la señal eléctrica Ethernet en una señal óptica. IMC-2M añade a esta función capacidades de gestión y diagnóstico, especialmente importantes para redes remotas y críticas.
El administrador puede:
- supervisar el estado de los puertos Ethernet y ópticos;
- comprobar los parámetros del SFP;
- limitar la velocidad de entrada y salida;
- crear VLAN;
- obtener estadísticas RMON;
- detectar la pérdida del enlace óptico o de cobre;
- supervisar los fallos de alimentación del dispositivo remoto;
- actualizar el firmware a través de la interfaz web.
Esquema de conexión típico
IMC-2M se instala entre un dispositivo Ethernet con RJ45 y una línea de fibra óptica.
Conmutador Ethernet / router / controlador → RJ45 → IMC-2M → SFP o SC → fibra óptica → nodo de red remoto
Gracias a sus funciones de gestión, IMC-2M resulta especialmente práctico para ubicaciones remotas donde el acceso físico al equipo es difícil o costoso.
Interfaz Ethernet de cobre
| Parámetro | Valor |
|---|---|
| Interfaz | RJ45 |
| Velocidad | 10 / 100 / 1000 Mbit/s |
| Modo | Semidúplex / dúplex completo |
| Auto-Negotiation | Sí |
| Modo manual | Sí |
| MDI/MDIX automático | Sí |
| Cable 10Base-T | Cat.3 / Cat.4 / Cat.5 UTP |
| Cable 100Base-TX | Cat.5 / Cat.5e o superior |
Interfaz óptica

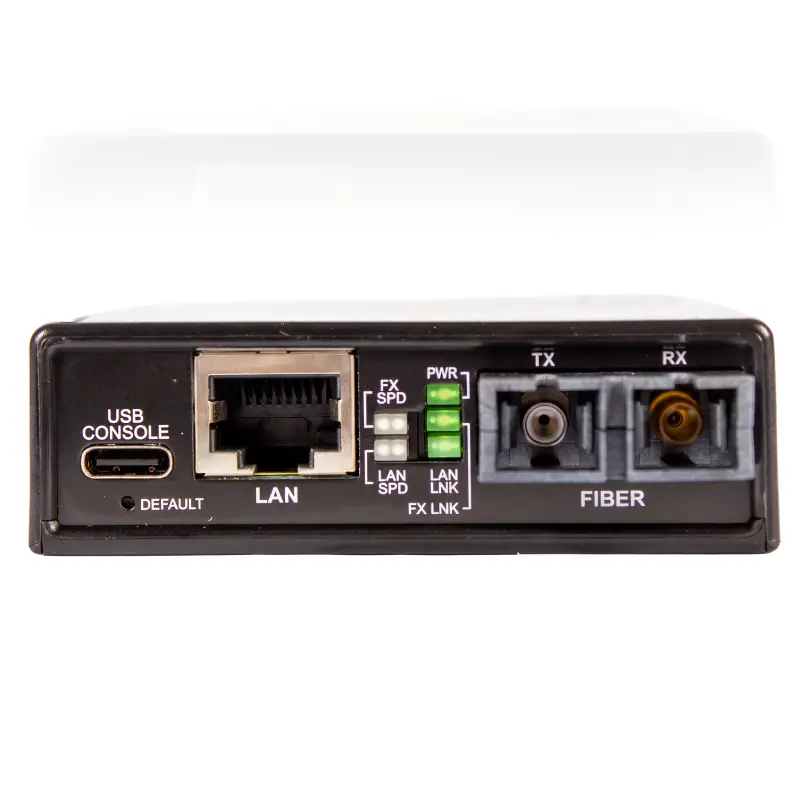

IMC-2M admite conexiones ópticas 100/1000Base-X. Según la versión, el dispositivo puede estar equipado con una ranura SFP o una interfaz SC fija.
| Parámetro | Valor |
|---|---|
| Estándar óptico | 100/1000Base-X |
| Velocidad de línea | 125 / 1250 Mbit/s |
| Modo | Dúplex completo |
| Interfaz | SFP o SC dúplex según la versión |
| Tipo de fibra MM | 50/125 µm, 62.5/125 µm |
| Tipo de fibra SM | 9/125 µm |
Opciones de enlaces ópticos
| Tipo | Longitud de onda | Alcance típico |
|---|---|---|
| Multimode | 1310 nm | 500 m / 2 km |
| Monomodo | 1310 nm | 20 km / 40 km |
| WDM tipo A | 1310 Tx / 1550 Rx | Depende de la configuración |
| WDM tipo B | 1550 Tx / 1310 Rx | Depende de la configuración |
| SFP | Depende del transceptor | Depende del SFP instalado |
Monitorización de diagnóstico digital SFP
IMC-2M admite Monitorización de diagnóstico digital de módulos SFP compatibles. Esto permite supervisar los parámetros clave del transceptor óptico a través del sistema de gestión.
Según las funciones del SFP instalado, se pueden supervisar:
- el nivel de potencia óptica transmitida;
- el nivel de la señal óptica recibida;
- la temperatura del módulo;
- la tensión de alimentación;
- la corriente del láser.
Esta función resulta especialmente útil para diagnosticar de forma remota la degradación del enlace óptico antes de la pérdida total de la conexión.
Gestión web
IMC-2M admite la gestión mediante un navegador web estándar. La gestión en banda permite supervisar y configurar el dispositivo de forma remota a través de la red Ethernet.
La interfaz web se utiliza para:
- configurar los puertos Ethernet;
- gestionar las VLAN;
- configurar el control de flujo;
- limitar el ancho de banda;
- consultar las estadísticas;
- supervisar los SFP;
- configurar OAM;
- actualizar el firmware.
Consola USB
Para la administración local se dispone de un puerto de consola USB. Esto permite configurar el dispositivo sin acceso a la red, lo que resulta útil durante la configuración inicial o las tareas de mantenimiento.
IEEE 802.3ah OAM
La compatibilidad con IEEE 802.3ah Ethernet OAM permite utilizar IMC-2M en redes Ethernet profesionales de operadores y empresas.
OAM permite:
- supervisar el estado del enlace Ethernet;
- detectar errores en el enlace;
- realizar diagnósticos remotos;
- supervisar los equipos remotos;
- reducir el tiempo de localización de averías.
SNMPv1
IMC-2M admite SNMPv1, lo que permite integrar el conversor de medios en un sistema centralizado de supervisión de la red.
Esto es especialmente importante en redes con un gran número de conversores de medios remotos, en las que el administrador necesita consultar el estado de los equipos desde un único servidor NMS.
Propagación de fallos de enlace
Propagación de fallos de enlace (LFPT) permite transmitir la información sobre la pérdida de conexión entre los puertos de cobre y los ópticos.
| Evento | Respuesta del IMC-2M |
|---|---|
| Enlace RJ45 inactivo | El convertidor de medios fuerza el puerto de fibra al estado de enlace inactivo |
| Enlace de fibra inactivo | El convertidor de medios fuerza el puerto RJ45 al estado de enlace inactivo |
De este modo, los equipos activos del otro extremo del canal pueden detectar rápidamente que la conexión Ethernet de extremo a extremo se ha interrumpido.
Dying Gasp — detección de pérdida de alimentación
La función Dying Gasp permite detectar de forma remota la pérdida de alimentación del convertidor de medios. Antes de apagarse por completo, el dispositivo envía un mensaje de alarma al sistema de gestión.
Esto ayuda a distinguir entre:
- rotura del cable óptico;
- fallo del canal Ethernet;
- fallo del equipo;
- pérdida de la alimentación local.
Apagado automático del láser
El apagado automático del láser (ALS) controla automáticamente el funcionamiento del transmisor óptico en determinadas situaciones de fallo. Esta función aumenta la seguridad de uso y facilita el mantenimiento de la línea óptica.
Tramas jumbo de 16K
El IMC-2M admite tramas jumbo de hasta 16K, lo que supera ampliamente el tamaño estándar de una trama Ethernet.
La compatibilidad con tramas grandes resulta útil en redes con un tráfico de datos intenso:
- infraestructura de servidores;
- sistemas de almacenamiento de datos;
- videovigilancia;
- sistemas industriales;
- copias de seguridad;
- transferencia de archivos grandes.
Control del ancho de banda
El IMC-2M admite control del ancho de banda de entrada y salida. El administrador puede limitar el ancho de banda del tráfico Ethernet entrante o saliente.
Esto permite:
- controlar el uso del canal;
- limitar el tráfico de un punto concreto;
- evitar la sobrecarga del enlace ascendente;
- establecer canales de servicio controlados.
VLAN
El IMC-2M admite IEEE 802.1Q VLAN y hasta 16 grupos VLAN etiquetados.
VLAN permite aislar lógicamente el tráfico de red sin crear una infraestructura física independiente.
RMON
La compatibilidad con contadores RMON permite recopilar información estadística sobre el funcionamiento de las interfaces Ethernet y analizar el estado de la red.
Características técnicas del IMC-2M
| Parámetro | Valor |
|---|---|
| Modelo | IMC-2M |
| Tipo de dispositivo | Convertidor de medios / switch Gigabit Ethernet Web Smart gestionado mediante OAM/IP |
| Conversión | 10/100/1000Base-T ↔ 100/1000Base-X |
| Estándares | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.1Q |
| Interfaz de cobre | 10/100/1000Base-T RJ45 |
| Dúplex RJ45 | Semidúplex / Dúplex completo |
| MDI/MDIX automático | Sí |
| Auto-Negotiation | Sí |
| Modo manual | Sí |
| Interfaz óptica | 100/1000Base-X, SFP o SC dúplex según la versión |
| Velocidad óptica | 125 / 1250 Mbit/s |
| Dúplex óptico | Dúplex completo |
| Fibra multimodo | 50/125 µm, 62.5/125 µm |
| Fibra monomodo | 9/125 µm |
| Alcance MM | 500 m / 2 km |
| Alcance SM | 20 km / 40 km |
| WDM tipo A | 1310 Tx / 1550 Rx |
| WDM tipo B | 1550 Tx / 1310 Rx |
| Alcance del SFP | Depende del transceptor instalado |
| Trama jumbo | Hasta 16K bytes |
| Store-and-Forward | Sí |
| Control de flujo | Activar / Desactivar |
| Control del ancho de banda de entrada | Sí |
| Control del ancho de banda de salida | Sí |
| IEEE 802.3ah OAM | Sí |
| SNMP | SNMPv1 |
| SFP DOM | Sí |
| VLAN | Hasta 16 grupos VLAN con etiquetas |
| RMON | Sí |
| LFPT | Sí |
| Aviso de fallo de alimentación | Sí |
| Apagado automático del láser | Sí |
| Gestión | Gestión web / Consola USB |
| Actualización del firmware | En línea a través del gestor web |
| LED | Alimentación, FX-Link, velocidad LAN, enlace LAN |
| Alimentación | 12 V DC |
| Consumo de potencia | < 3 W |
| Temperatura de funcionamiento | 0...+50 °C |
| Temperatura de almacenamiento | −10...+70 °C |
| Humedad de funcionamiento | 10–90%, sin condensación |
| Dimensiones | 96.5 × 23 × 73.4 mm |
| Peso | 120 g |
| Montaje | Sobremesa / Montaje en pared, carril DIN |
| EMC | FCC, CE |
| MTBF | Más de 65 000 horas |
IMC-2M y un convertidor de medios no gestionable convencional
| Función | IMC-2M | Convertidor de medios convencional |
|---|---|---|
| Conversión Ethernet ↔ fibra óptica | Sí | Sí |
| Gestión web | Sí | Normalmente no |
| SNMP | Sí | No |
| IEEE 802.3ah OAM | Sí | No |
| Monitorización DOM de SFP | Sí | Normalmente no |
| VLAN | Hasta 16 grupos | No |
| Control del ancho de banda | Sí | No |
| RMON | Sí | No |
| Dying Gasp | Sí | No |
| LFPT | Sí | Depende del modelo |
| Trama jumbo | Hasta 16K | Depende del modelo |
Redes de operadores
IMC-2M es idóneo para operadores Ethernet e ISP que necesitan supervisar nodos remotos de abonados o de transporte.
- Metro Ethernet;
- Agregación FTTx;
- nodos Ethernet remotos;
- conexión de clientes empresariales;
- CPE de operadores;
- Ethernet sobre fibra.
Redes industriales
Gracias a sus funciones de gestión, su interfaz óptica y la posibilidad de montaje en carril DIN, IMC-2M puede utilizarse en sistemas Ethernet industriales.
- SCADA;
- PLC;
- líneas de producción;
- controladores industriales;
- sistemas de adquisición de datos;
- nodos remotos de procesos industriales.
Sistemas de videovigilancia
- cámaras IP remotas;
- nodos de agregación CCTV;
- videovigilancia perimetral;
- instalaciones de transporte;
- sistema de seguridad urbana;
- recintos industriales.
Las funciones de gestión permiten al administrador supervisar a distancia el estado del enlace óptico y de la conexión Ethernet con el nodo remoto.
Energía e infraestructuras de servicios públicos
- subestaciones eléctricas;
- estaciones de bombeo;
- plantas de tratamiento de aguas;
- sistemas de telemetría;
- controladores remotos;
- supervisión de instalaciones técnicas.
Redes corporativas y de campus
- conexión entre edificios;
- complejos de oficinas;
- campus universitarios;
- hospitales;
- centros logísticos;
- complejos de almacenes.
Infraestructuras de transporte
- aeropuertos;
- estaciones ferroviarias;
- túneles;
- metro;
- controladores de tráfico;
- terminales de transporte;
- sistemas de información.
Cuándo elegir IMC-2M
Se recomienda IMC-2M si:
- un convertidor de medios no gestionable convencional no es suficiente;
- se necesita gestión remota vía web;
- se necesita monitorización SNMP;
- se necesita compatibilidad con OAM;
- se necesita supervisar los parámetros DDM/DOM de los SFP;
- se necesita limitar el ancho de banda;
- se necesitan VLAN;
- es importante detectar la pérdida de alimentación en el extremo remoto;
- se necesita la función LFPT;
- se necesita compatibilidad con Jumbo Frame de hasta 16K;
- se utilizan enlaces ópticos monomodo, multimodo o Bi-Di;
- se necesita instalación de sobremesa, en pared o en carril DIN.
FAQ — preguntas frecuentes
¿En qué se diferencia IMC-2M de un convertidor de medios convencional?
IMC-2M ofrece funciones completas de gestión y monitorización: gestión web, IEEE 802.3ah OAM, SNMP, VLAN, control del ancho de banda, RMON, Dying Gasp y SFP DOM.
¿Qué velocidades admite el puerto de cobre?
El puerto RJ45 admite 10, 100 y 1000 Mbit/s.
¿Qué velocidades admite la interfaz óptica?
La interfaz óptica admite 100/1000Base-X. En la versión SFP, el modo de 100 o 1000 Mbit/s depende del uso de un SFP compatible con doble velocidad.
¿Se pueden utilizar módulos SFP?
Sí. IMC-2M admite la interfaz SFP, y el alcance del enlace óptico depende del transceptor instalado.
¿Es compatible con DDM/DOM?
Sí. IMC-2M admite la monitorización de diagnóstico digital de los módulos SFP compatibles.
¿Es compatible con VLAN?
Sí. Admite hasta 16 grupos de VLAN etiquetadas.
¿Se puede limitar el ancho de banda?
Sí. Admite el control del ancho de banda de entrada y de salida.
¿Cuál es el tamaño máximo de Jumbo Frame?
IMC-2M admite tramas Ethernet de hasta 16K.
¿Qué es Dying Gasp?
Dying Gasp — función que permite al dispositivo notificar al sistema de gestión la pérdida de alimentación local justo antes de apagarse.
¿Qué es LFPT?
Link Fault Pass Through transmite el estado Link Down entre los puertos de cobre y ópticos. Si se pierde la conexión en una interfaz, el dispositivo fuerza la desactivación del enlace en la otra.
¿Se puede gestionar el dispositivo desde un navegador?
Sí. IMC-2M dispone de gestión web y permite realizar la configuración desde un navegador web estándar.
¿Es compatible con SNMP?
Sí. Es compatible con SNMPv1.
¿Se puede montar IMC-2M en un carril DIN?
Sí. Se puede montar en un carril DIN, así como instalar sobre una mesa o en la pared.
¿Qué alimentación necesita?
IMC-2M funciona con 12 V DC y consume menos de 3 W.
Selección de la configuración

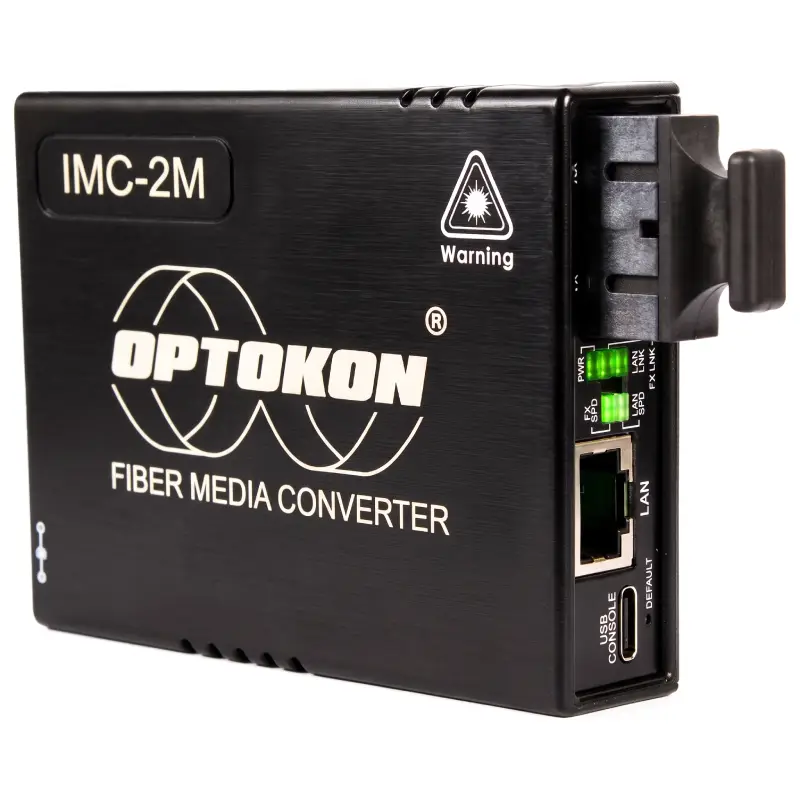

OPTOKON IMC-2M — es un convertidor de medios Gigabit Ethernet profesional gestionable para redes en las que la simple conversión de RJ45 a fibra óptica no es suficiente. La gestión web, OAM, SNMP, VLAN, RMON, el control de ancho de banda, SFP DOM, Dying Gasp, LFPT y Jumbo Frame 16K permiten utilizarlo como un elemento plenamente gestionable de la infraestructura de red.
La amplia selección de variantes ópticas — multimodo, monomodo, WDM/Bi-Di y SFP — permite adaptar IMC-2M a distintos tipos de líneas y distancias, desde conexiones locales hasta enlaces remotos de decenas de kilómetros.
Contacte con nosotros:
info@optokon.es
