El cable híbrido de campo óptico tipo patchcord OPTOKON de la serie HMA es un conjunto especializado de cable y conector para redes tácticas y de campo, que proporciona simultáneamente transmisión de señal óptica y alimentación/datos. En otras palabras: un solo cable con dos funciones.
Características principales
- Adecuado para sistemas militares de campo, nodos de comunicación móviles, FTTA (instalación de antenas) y sistemas de videovigilancia.
- Consta de un cable híbrido: 2 fibras ópticas + 3 conductores de cobre (AWG 16), lo que permite transmitir simultáneamente vídeo/datos y alimentación.
- El conector cumple la norma militar MIL-DTL-38999, tiene mayor resistencia, protección y soporta condiciones severas.
- Rango de temperatura de funcionamiento: de -40 °C a +70 °C.
- Tecnología de conexión óptica: Expanded Beam (haz expandido), que aumenta la resistencia a la suciedad, humedad y efectos mecánicos.
Características comparativas de los modelos
La serie HMA tiene varias modificaciones, incluidas HMA-S (hasta 8 fibras), HMA-M y HMA-J. La siguiente tabla compara las características clave.
Modelo | Fibras ópticas | Conductores de cobre | Aplicación | Comentario |
HMA-M / HMA-J | Hasta 4 fibras (mono o multimodo) | — | Conexiones tácticas menos complejas | Puede carecer de conductores de cobre |
HMA-S | Hasta 8 fibras | 3 conductores de cobre (AWG 16) | Redes híbridas totalmente funcionales (datos + alimentación) | La versión más versátil |
Características de los modelos
- HMA-S: cable especialmente diseñado para dispositivos móviles, robótica y condiciones con alta vibración o movimiento.
- Variantes de conectores: “enchufe (plug)” y “toma (receptacle/panel)” — práctico para montaje en paneles o nodos móviles.
- Pérdidas ópticas: menos de 0,7 dB para fibras multimodo y menos de 1,0 dB para fibras monomodo.
FAQ (Preguntas / Respuestas)
Q1: ¿Para qué aplicaciones está diseñada la serie HMA?
A1: Para redes militares de campo, nodos de comunicación móviles, FTTA (instalación de antenas), sistemas de videovigilancia y robótica — donde sea necesario transmitir simultáneamente óptica y alimentación.
Q2: ¿Cuál es la diferencia entre HMA-S, HMA-M y HMA-J?
A2: HMA-M y HMA-J están diseñados para una menor cantidad de fibras (hasta 4) y pueden no tener conductores de cobre; HMA-S soporta hasta 8 fibras + 3 conductores de cobre, siendo más versátil.
Q3: ¿Qué tipo de conexión óptica se utiliza?
A3: Se utiliza la tecnología Expanded Beam (haz expandido), que proporciona bajas pérdidas y mayor resistencia a la suciedad y al impacto mecánico.
Q4: ¿Cuáles son las condiciones de temperatura?
A4: El producto funciona entre -40 °C y +70 °C.
Q5: ¿Puede repararse el cable en condiciones de campo?
A5: Sí — la construcción garantiza alta resistencia del cable y conectores, permitiendo montaje/reparación en campo, adecuado para sistemas móviles.
Q6: ¿Qué tipos de conectores están disponibles?
A6: Existen variantes “enchufe (plug)” y “toma (receptacle/panel)”, permitiendo integración tanto en cables como en paneles y equipos.
Características y ventajas:
- Construcción flexible: cable y conectores desarrollados para operar en sistemas militares/campo/transporte.
- Diseño híbrido: un solo cable transmite datos (óptica) y alimentación o señales de control (cobre), ahorrando espacio y reduciendo el número de conectores.
- Mayor fiabilidad: la tecnología de “haz expandido” (Expanded Beam) aumenta la vida útil y reduce pérdidas en las conexiones.
- Amplio rango de temperatura: permite uso en condiciones severas de -40 °C a +70 °C.
- Montaje flexible: adecuado para objetos en movimiento, vibraciones y dinámica mecánica.
- El estándar militar MIL-DTL-38999 garantiza compatibilidad con sistemas tácticos y militares.

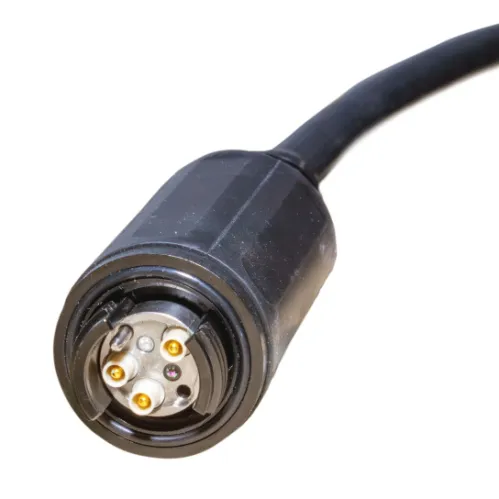

HMA-S3x conector híbrido especial tipo HMA-S - 2xFO + 3xCu contactos
HMA-S3S 2xFO + 3xCu contacto (toma)
HMA-S3P 2xFO + 3xCu contacto (pin)
