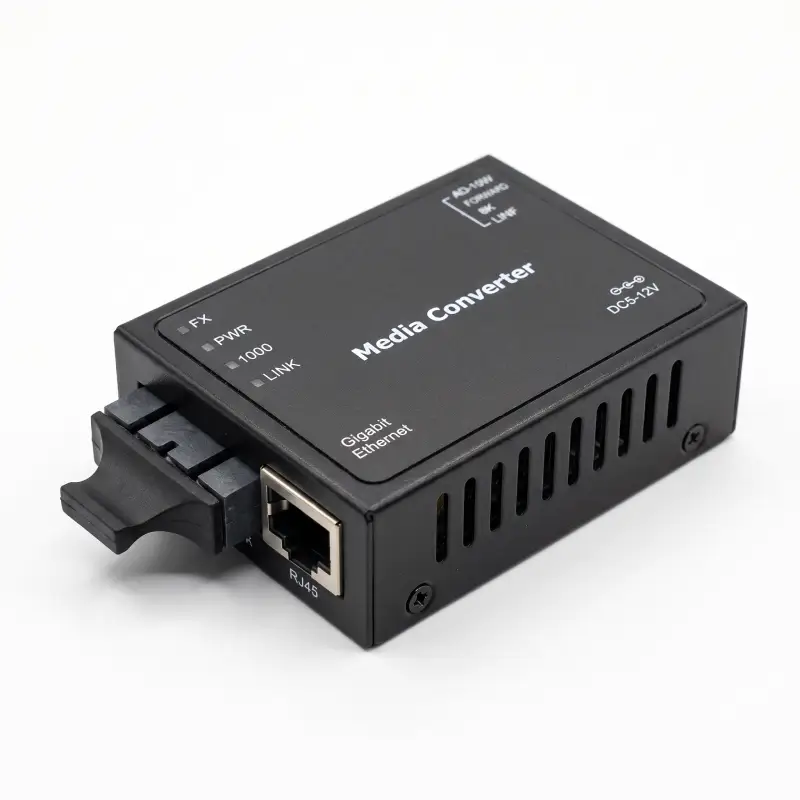

CS-1000C — convertidor de medios Gigabit compacto de 10/100/1000Base-T a 1000Base-X
OPTOKON CS-1000C — convertidor de medios Gigabit Ethernet compacto para la conversión de señales entre Ethernet sobre cobre 10/100/1000Base-T y un enlace óptico 1000Base-X. El dispositivo permite convertir rápidamente una conexión RJ45 estándar en un enlace de fibra óptica y ampliar la distancia de transmisión de datos hasta 2 km sobre fibra multimodo o hasta 20 km sobre fibra monomodo.
CS-1000C está equipado con un puerto RJ45 y una interfaz óptica dúplex SC. El convertidor de medios admite tanto fibra multimodo de 50/125 y 62.5/125 µm, como fibra monomodo de 9/125 µm, por lo que puede utilizarse tanto en redes ópticas locales dentro de un edificio o campus como para conexiones Gigabit entre edificios y a larga distancia.
El dispositivo admite Auto-Negotiation, Auto MDI/MDIX, control de flujo, tramas jumbo de hasta 9K y la función Link Fault Pass Through. Gracias a ello, CS-1000C no es solo un sencillo convertidor del medio de transmisión, sino una solución práctica y funcional para redes Ethernet profesionales.
Sus dimensiones compactas de 50 × 69 × 25 mm y su peso de tan solo 100 g permiten instalar el convertidor de medios en pequeñas cajas de telecomunicaciones, salas de servidores, sistemas de videovigilancia, armarios industriales, quioscos, sistemas BMS o directamente junto al equipo de red terminal.
Principales ventajas de CS-1000C
- Conversión de 10/100/1000Base-T a 1000Base-X — transición sencilla de Gigabit Ethernet sobre cobre a fibra óptica.
- Velocidad de hasta 1 Gbit/s — para las redes Ethernet modernas de alta velocidad.
- Compatibilidad con fibra monomodo y multimodo.
- Alcance de hasta 2 km sobre MM y hasta 20 km sobre SM.
- SC dúplex — interfaz óptica estándar.
- Auto MDI/MDIX — detección automática del tipo de conexión en el puerto RJ45.
- Negociación automática o modo manual en el puerto de cobre.
- Activación / desactivación del control de flujo.
- Tramas jumbo de hasta 9K.
- Propagación de fallos de enlace — transmisión de información sobre la pérdida de enlace entre segmentos.
- Store-and-Forward — transmisión fiable de tramas Ethernet.
- Indicadores LED del estado de la alimentación, del puerto TP y del enlace óptico.
- Alimentación de 5–12 V DC — integración flexible en distintos sistemas.
- Carcasa compacta — 50 × 69 × 25 mm.
- Peso de 100 g.
- MTBF superior a 50 000 horas.
- Conformidad con RoHS.
Principio de funcionamiento
El CS-1000C se instala entre un dispositivo Ethernet con interfaz de cobre RJ45 y una línea de fibra óptica. Por un lado, se conecta un cable Ethernet estándar al convertidor de medios y, por el otro, — una fibra óptica dúplex.
Esquema de conexión típico:
Dispositivo Ethernet → RJ45 → CS-1000C → fibra óptica → CS-1000C → RJ45 → dispositivo Ethernet
Este enfoque permite conectar dos segmentos Ethernet a una distancia que supera ampliamente los 100 m estándar del par trenzado de cobre.
Puerto Ethernet 10/100/1000Base-T
La interfaz de cobre del CS-1000C admite velocidades de 10, 100 y 1000 Mbit/s, lo que permite conectar tanto equipos Gigabit modernos como dispositivos Fast Ethernet más antiguos.
| Parámetro | Valor |
|---|---|
| Tipo de puerto | RJ45 |
| Velocidad | 10 / 100 / 1000 Mbit/s |
| Estándares | IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T |
| MDI/MDIX automático | Sí |
| Auto-Negotiation | Sí |
| Modo manual | Compatible |
Interfaz óptica 1000Base-X
El lado óptico funciona conforme al estándar 1000Base-X y proporciona transmisión Gigabit Ethernet por fibra óptica.
| Parámetro | Valor |
|---|---|
| Estándar | IEEE 802.3z 1000Base-X |
| Velocidad | 1 Gbit/s |
| Tipo de fibra MM | 50/125 o 62.5/125 µm |
| Tipo de fibra SM | 9/125 µm |
| Conector óptico | SC dúplex |
| Alcance máximo MM | Hasta 2 km |
| Alcance máximo SM | Hasta 20 km |
Monomodo y multimodo en una misma familia
Una de las principales ventajas de la serie CS-1000C es la posibilidad de utilizar tanto fibra óptica multimodo como monomodo.
Multimode se recomienda para redes locales dentro de edificios, campus, zonas de producción o centros de datos, donde la distancia entre nodos es relativamente corta.
Monomodo es adecuado para instalaciones remotas, conexiones entre edificios, nodos geográficamente dispersos, sistemas de videovigilancia y otras aplicaciones que requieren un alcance de hasta 20 km.
Tramas jumbo de 9K
CS-1000C admite tramas jumbo de hasta 9K. El uso de tramas Ethernet de mayor tamaño puede reducir la sobrecarga de la red y mejorar la eficiencia de la transmisión de grandes volúmenes de datos en un entorno de red compatible.
Esta función resulta especialmente útil para:
- conexiones de servidores;
- sistemas de almacenamiento de datos;
- transferencia de archivos de gran tamaño;
- flujos de vídeo de alta calidad;
- redes industriales y corporativas compatibles con tramas jumbo.
Link Fault Pass Through
Link Fault Pass Through (LFP) — una función útil para supervisar la integridad del enlace. Si uno de los segmentos de la red pierde la conexión, la información sobre el fallo se transmite al otro lado del conversor de medios.
Por ejemplo, si se rompe la fibra óptica, el puerto Ethernet del extremo opuesto también puede pasar al estado Link Down. Esto permite que el conmutador, el router o el sistema de supervisión detecten el problema con mayor rapidez.
Para qué sirve LFP
- detección rápida de roturas en la línea óptica;
- funcionamiento correcto de los sistemas de supervisión de red;
- reducción de las situaciones en las que el enlace Ethernet está activo, pero no existe una conexión real de extremo a extremo;
- facilidad de diagnóstico de nodos de red remotos.
Control de flujo
CS-1000C permite activar o desactivar el control de flujo según los requisitos de cada red. El control de flujo ayuda a reducir la pérdida de paquetes durante sobrecargas momentáneas y cuando existen diferencias en la velocidad de procesamiento del tráfico entre dispositivos.
Store-and-Forward
El conversor de medios funciona en modo de conmutación de almacenamiento y reenvío. El dispositivo recibe la trama Ethernet completa antes de transmitirla a través de otra interfaz.
Este método garantiza una transmisión de datos estable entre los medios de cobre y fibra óptica y permite realizar una comprobación básica de las tramas Ethernet antes de transmitirlas.
Auto MDI/MDIX
La compatibilidad con Auto MDI/MDIX simplifica la conexión del segmento de cobre de la red. El dispositivo detecta automáticamente el tipo de conexión Ethernet, por lo que no es necesario elegir entre un cable directo o cruzado.
Esto resulta especialmente útil en tareas de mantenimiento, en la modernización de redes antiguas y en la instalación rápida de equipos en las instalaciones.
Indicadores LED
Los indicadores LED permiten comprobar rápidamente el estado del conversor de medios sin utilizar equipos de diagnóstico adicionales.
| Indicador | Función |
|---|---|
| PWR | Estado de la alimentación |
| TP LINK/ACT | Presencia y actividad de la conexión Ethernet de cobre |
| 1000 | Indicación del modo Gigabit |
| Fiber LINK/ACT | Presencia y actividad del enlace óptico |
Alimentación flexible de 5–12 V DC
CS-1000C admite un amplio rango de alimentación de entrada de 5–12 V DC, lo que facilita la integración del conversor de medios en distintos sistemas.
| Parámetro | Valor |
|---|---|
| Tensión de entrada | 5–12 V DC |
| Conector de alimentación | DC 5.5 × 2.1 mm |
| Opción de adaptador AC/DC | 5 V DC / 1 A |
| Opción de adaptador AC/DC | 12 V DC / 1 A |
La posibilidad de utilizar una alimentación de 5 V o 12 V facilita la integración en sistemas de telecomunicaciones, vídeo, automatización y otros sistemas con distintas fuentes de alimentación DC.
Formato compacto
CS-1000C tiene unas dimensiones de tan solo 50 × 69 × 25 mm y un peso de 100 g. Gracias a ello, el dispositivo ocupa un espacio mínimo y puede instalarse prácticamente en cualquier punto de la red.
Ubicaciones de instalación habituales:
- pequeñas cajas de telecomunicaciones;
- armarios de videovigilancia;
- repartidores de red;
- armarios industriales;
- salas de servidores;
- sistemas BMS;
- quioscos y terminales de información;
- nodos de red locales.
Especificaciones técnicas completas del CS-1000C
| Característica | Valor |
|---|---|
| Modelo | CS-1000C |
| Tipo de dispositivo | Conversor de medios de fibra óptica Gigabit Ethernet |
| Conversión | 10/100/1000Base-T ↔ 1000Base-X |
| IEEE 802.3 | 10Base-T |
| IEEE 802.3u | 100Base-TX |
| IEEE 802.3ab | 1000Base-T |
| IEEE 802.3z | 1000Base-X |
| Interfaz de cobre | RJ45 |
| Velocidad RJ45 | 10 / 100 / 1000 Mbit/s |
| Interfaz óptica | 1000Base-X |
| Conector óptico | SC dúplex |
| Fibra multimodo | 50/125, 62.5/125 µm |
| Fibra monomodo | 9/125 µm |
| Alcance típico MM | Hasta 2 km |
| Alcance típico SM | Hasta 20 km |
| Trama jumbo | Hasta 9K |
| Modo de conmutación | Store-and-Forward |
| Control de flujo | Activar / Desactivar |
| Auto MDI/MDIX | Sí |
| Auto-Negotiation | Sí |
| Modo manual | Sí |
| Propagación de fallos de enlace | Sí |
| LED | PWR; TP LINK/ACT, 1000; Fiber LINK/ACT |
| Dimensiones | 50 × 69 × 25 mm |
| Peso | 100 g |
| Entrada de alimentación | 5–12 V DC |
| Conector DC | 5.5 × 2.1 mm |
| Adaptador AC/DC | 5 V DC / 1 A o 12 V DC / 1 A |
| MTBF | Más de 50 000 horas |
| Temperatura de funcionamiento | 0...+50 °C |
| Temperatura de almacenamiento | −40...+85 °C |
| Humedad | 5–95%, sin condensación |
| RoHS | Conforme con |
Por qué utilizar un conversor de medios de fibra óptica
Una línea Ethernet estándar sobre cable de cobre suele estar limitada a una distancia de unos 100 m. Una línea de fibra óptica permite ampliar esta distancia a varios o decenas de kilómetros y, al mismo tiempo, ofrece una serie de ventajas adicionales.
- Alcance de transmisión considerablemente mayor.
- Inmunidad a las interferencias electromagnéticas.
- Aislamiento galvánico entre las instalaciones conectadas.
- Ausencia de inducciones eléctricas en la línea de fibra óptica.
- Conexión sencilla entre edificios independientes.
- Mayor estabilidad en entornos industriales.
- Posibilidad de utilizar los equipos Ethernet existentes.
Sistemas de videovigilancia
CS-1000C es idóneo para crear enlaces ópticos Gigabit en sistemas de videovigilancia, especialmente cuando es necesario transmitir varios flujos de vídeo o utilizar cámaras de alta resolución.
- cámaras IP;
- grabadores de vídeo en red;
- sistemas de seguridad perimetral;
- aparcamientos;
- instalaciones industriales;
- sistemas de videovigilancia urbana;
- puestos de vigilancia remotos.
Control de accesos y automatización de edificios
CS-1000C puede utilizarse para conectar dispositivos de red remotos en BMS y sistemas de seguridad.
- controladores de acceso;
- videoporteros IP;
- sistemas de ascensores;
- BMS;
- controladores HVAC;
- paneles informativos digitales;
- sistemas de monitorización de edificios.
Redes corporativas y de campus
Gracias a su compatibilidad con Gigabit Ethernet y fibra monomodo, CS-1000C resulta práctico para conectar edificios independientes o nodos de red remotos.
- centros de oficinas;
- campus universitarios;
- colegios;
- residencias de estudiantes;
- hospitales;
- laboratorios;
- almacenes;
- oficinas remotas.
Redes industriales
La transmisión óptica es especialmente útil en entornos industriales, donde los enlaces Ethernet de cobre pueden verse afectados por interferencias electromagnéticas.
CS-1000C puede utilizarse para conectar:
- líneas de producción;
- PC industriales;
- controladores Ethernet;
- quioscos;
- terminales;
- sistemas de adquisición de datos;
- nodos de servidores locales.
Servicios públicos y SCADA
El convertidor de medios puede utilizarse en redes distribuidas del sector energético y de infraestructuras de servicios públicos.
- plantas de tratamiento de agua;
- estaciones de bombeo;
- subestaciones eléctricas;
- sistemas de abastecimiento de agua;
- SCADA;
- monitorización de instalaciones técnicas;
- nodos de telemetría remotos.
Infraestructuras de transporte
CS-1000C es adecuado para establecer enlaces Ethernet ópticos en grandes instalaciones de transporte.
- aeropuertos;
- estaciones ferroviarias;
- túneles;
- terminales de transporte;
- sistemas de monitorización;
- paneles informativos;
- redes de videovigilancia.
Comercio y hostelería
El convertidor de medios puede utilizarse en complejos comerciales y hoteleros donde los nodos de red se encuentran a una distancia considerable entre sí.
- sistemas de punto de venta (POS);
- redes de gestión interna;
- señalización digital;
- terminales de red;
- infraestructura hotelera;
- centros comerciales.
Ciudad inteligente
CS-1000C también puede utilizarse en la infraestructura de telecomunicaciones urbana.
- videovigilancia urbana;
- armarios y controladores de tráfico;
- red de retorno para Wi-Fi público;
- sistemas de monitorización;
- terminales de ciudad inteligente;
- sistemas de información.
Cuándo elegir CS-1000C
CS-1000C es una solución óptima si:
- se necesita una velocidad de hasta 1 Gbit/s;
- es necesario transmitir Ethernet a una distancia superior a 100 m;
- se utiliza fibra multimodo o monomodo;
- se necesita un alcance de hasta 20 km;
- se necesitan conectores SC estándar;
- la función LFP es importante;
- se requiere compatibilidad con Jumbo Frame;
- se requieren Auto MDI/MDIX y Auto-Negotiation;
- las dimensiones compactas son importantes;
- se requiere alimentación de 5–12 V DC.
FAQ — preguntas frecuentes
¿Qué velocidad admite el CS-1000C?
El puerto de cobre admite 10/100/1000Base-T, y el lado óptico funciona según el estándar 1000Base-X a una velocidad de 1 Gbit/s.
¿Qué tipo de fibra admite?
Admite tanto fibra multimodo de 50/125 y 62.5/125 µm como fibra monomodo de 9/125 µm.
¿Cuál es el alcance máximo?
Hasta 2 km por fibra multimodo y hasta 20 km por fibra monomodo.
¿Qué conectores ópticos se utilizan?
El CS-1000C está equipado con una interfaz óptica Duplex SC.
¿El dispositivo admite Jumbo Frame?
Sí. Admite tramas Ethernet de hasta 9K.
¿Qué es Link Fault Pass Through?
LFP permite transmitir la información sobre la pérdida de enlace de un lado del conversor de medios al otro. Esto simplifica el diagnóstico de los tramos ópticos y de cobre de la red.
¿Admite Auto MDI/MDIX?
Sí. El puerto TP detecta automáticamente el tipo de conexión de cobre.
¿Dispone de Auto-Negotiation?
Sí. El puerto RJ45 admite Auto-Negotiation y Manual Mode.
¿Qué alimentación necesita?
El dispositivo admite una alimentación de entrada de 5–12 V DC a través de un conector de 5.5 × 2.1 mm.
¿Cuál es la temperatura de funcionamiento?
El rango de temperatura de funcionamiento es de 0...+50 °C.
¿Es adecuado el CS-1000C para cámaras IP?
Sí. El modelo es especialmente adecuado para sistemas con una alta tasa de bits, varios flujos de vídeo o nodos de red Gigabit.
¿El conversor de medios admite PoE?
No. El CS-1000C transmite datos Ethernet, pero no suministra alimentación PoE al dispositivo conectado.
Selección de la solución
OPTOKON CS-1000C — conversor de medios Gigabit Ethernet compacto para pasar de 10/100/1000Base-T a un enlace de fibra óptica 1000Base-X. La compatibilidad con fibra monomodo y multimodo, un alcance de hasta 20 km, Jumbo Frame 9K, Auto MDI/MDIX, negociación automática y propagación de fallos de enlace lo convierten en una solución versátil para redes corporativas, industriales, de transporte y urbanas.
El modelo es especialmente adecuado para videovigilancia IP, conexiones entre edificios, SCADA, BMS, redes de campus, infraestructuras de transporte y otras aplicaciones que requieren transmitir Gigabit Ethernet a través de fibra óptica.
