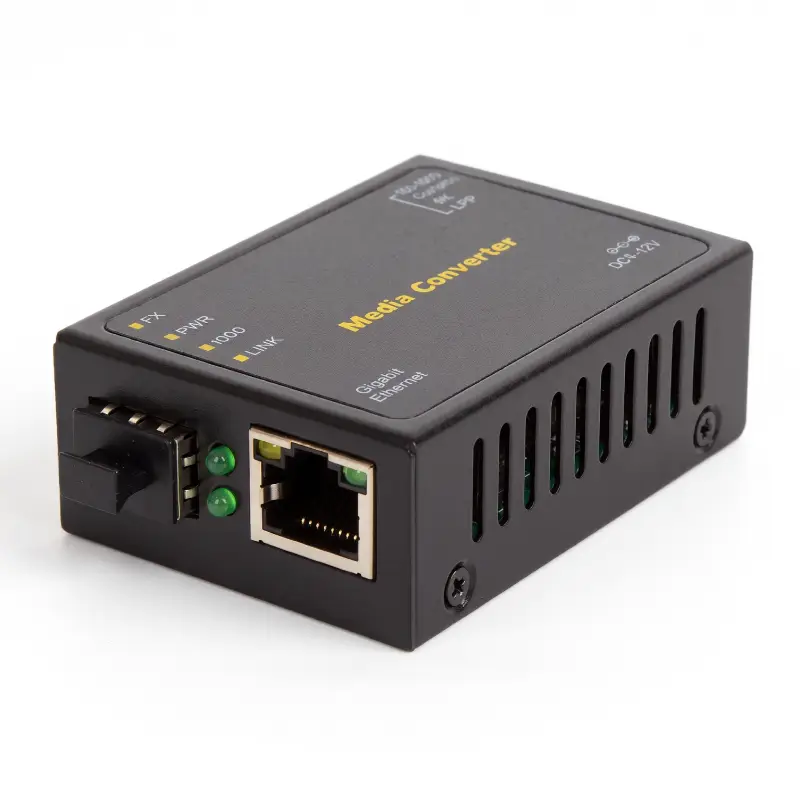

CS-1000C-SFP — convertidor de medios compacto 10/100/1000Base-T con ranura SFP 100/1000Base-X
OPTOKON CS-1000C-SFP — convertidor de medios Ethernet compacto para convertir la señal eléctrica 10/100/1000Base-T en una señal de fibra óptica 100/1000Base-X. El dispositivo está equipado con un puerto RJ45 y una ranura SFP, que permite seleccionar el transceptor óptico según el tipo de fibra, la longitud de onda, el alcance necesario y la topología de la red.
A diferencia de los convertidores de medios con óptica fija, el CS-1000C-SFP no limita al usuario a un único tipo de interfaz óptica. Para una línea multimodo se puede instalar un MM SFP adecuado, y para una línea monomodo — un SM SFP; el alcance necesario viene determinado por las características del transceptor seleccionado.
El modelo admite Auto MDI/MDIX en el puerto de cobre, la conmutación de la interfaz óptica 100M/1000M, Jumbo Frame de hasta 9K, los modos Forward y Store-and-Forward, así como la función Link Fault Pass Through para supervisar eficazmente el estado de la conexión Ethernet de extremo a extremo.
Gracias a sus dimensiones de solo 69 × 50 × 25 mm y a su peso de 100 g, el CS-1000C-SFP se instala fácilmente en pequeñas cajas de telecomunicaciones, sistemas de videovigilancia, armarios de red, paneles industriales, sistemas BMS y otros lugares con espacio limitado.
Panel frontal
Panel trasero
Fuente de alimentación
Principales ventajas del CS-1000C-SFP
- 1 × 10/100/1000Base-T RJ45 para conectar equipos Ethernet estándar.
- 1 × ranura SFP para módulos ópticos 100/1000Base-X.
- Selección flexible de la óptica — monomodo o multimodo según el SFP instalado.
- Selección flexible del alcance — determinado por las características del transceptor SFP.
- Conmutación 100M/1000M para utilizar SFP Fast Ethernet o Gigabit Ethernet compatibles.
- Jumbo Frame de hasta 9K para transmitir tramas Ethernet de mayor tamaño.
- Forward Mode / Store-and-Forward Mode.
- Auto MDI/MDIX en el puerto Ethernet de cobre.
- Link Fault Pass Through para supervisar el estado del enlace.
- LLCF y LLR para transmitir información sobre la pérdida de conexión.
- Indicadores LED del estado de la alimentación y de las interfaces TP y de fibra.
- Alimentación de 5–12 V DC.
- MTBF superior a 50 000 horas.
- Carcasa compacta — 69 × 50 × 25 mm.
- Peso de solo 100 g.
- Versión opcional con rango ampliado de temperaturas para condiciones de funcionamiento más exigentes.
Ranura SFP universal
La principal ventaja del CS-1000C-SFP es el uso de — un transceptor SFP intercambiable en lugar de un transmisor óptico integrado. Esto permite utilizar un mismo modelo de conversor de medios para distintos tipos de enlaces de fibra óptica.
| Parámetro | Opciones de configuración |
|---|---|
| Tipo de fibra | Monomodo o multimodo |
| Velocidad de la interfaz óptica | 100M o 1000M según el modo y el SFP |
| Longitud de onda | Determinada por el SFP instalado |
| Alcance de transmisión | Determinado por el SFP instalado |
| Presupuesto óptico | Determinado por las características del SFP |
| Tipo de conector óptico | Depende del SFP; la opción habitual es — LC Duplex |
Gracias a ello, para actualizar o modificar los parámetros del enlace óptico, en muchos casos basta con sustituir únicamente el módulo SFP, sin cambiar el propio conversor de medios.
Cómo funciona el CS-1000C-SFP
El conversor de medios convierte la señal entre Ethernet de cobre y la interfaz óptica. El puerto RJ45 se conecta a un conmutador, router, cámara IP, controlador, servidor u otro dispositivo Ethernet. En la ranura SFP se instala un módulo óptico adecuado a los parámetros del enlace.
Esquema de conexión típico:
Dispositivo Ethernet → RJ45 → CS-1000C-SFP → SFP → fibra óptica → SFP / conversor de medios / conmutador → red Ethernet
No es necesario instalar un segundo CS-1000C-SFP en el otro extremo del enlace óptico. Si el equipo de red activo dispone de un puerto SFP compatible, el enlace de fibra óptica puede conectarse directamente a él.
Interfaz Ethernet de cobre
| Parámetro | Valor |
|---|---|
| Número de puertos | 1 × RJ45 |
| 10 Mbit/s | 10Base-T |
| 100 Mbit/s | 100Base-TX |
| 1000 Mbit/s | 1000Base-T |
| Auto MDI/MDIX | Sí |
| Medio de transmisión | Par trenzado |
Interfaz óptica SFP
CS-1000C-SFP se suministra con una ranura SFP sin transceptor óptico instalado. El usuario puede seleccionar el SFP en función de las necesidades específicas del proyecto.
Opciones habituales:
- 1000Base-SX — para fibra multimodo;
- 1000Base-LX — para fibra monomodo;
- 100M SFP — al utilizar el modo 100M correspondiente;
- Long Distance SFP — para un mayor alcance;
- otros SFP compatibles según los parámetros de la red óptica.
Conmutación 100M / 1000M
El convertidor de medios admite la conmutación adaptativa de la interfaz óptica entre 100M y 1000M. El modo se selecciona mediante un conmutador.
Esta es una ventaja importante para las redes que necesitan utilizar no solo SFP Gigabit Ethernet estándar, sino también módulos ópticos compatibles de 100 Mbit/s.
Jumbo Frame 9K
CS-1000C-SFP admite tramas jumbo de hasta 9K. Las tramas Ethernet de mayor tamaño permiten reducir la proporción de información de control al transmitir grandes volúmenes de datos.
La compatibilidad con tramas jumbo puede resultar útil para:
- redes de servidores;
- sistemas de almacenamiento de datos;
- copias de seguridad;
- transferencia de archivos grandes;
- transmisión de vídeo en streaming;
- sistemas Ethernet industriales.
Forward Mode y Store-and-Forward Mode
| Modo | Principio de funcionamiento |
|---|---|
| Modo de reenvío | Transmisión de tramas con una latencia mínima |
| Store-and-Forward | Recepción completa de la trama Ethernet antes de transmitirla a través de otra interfaz |
La posibilidad de seleccionar el modo permite adaptar el funcionamiento del conversor de medios a los requisitos de cada red.
Propagación de fallos de enlace
Propagación de fallos de enlace (LFP) permite transmitir información sobre la pérdida de conexión entre los segmentos de cobre y de fibra óptica. Esta función se configura mediante un interruptor DIP.
El mecanismo LFP incluye:
- LLCF — Propagación de pérdida de enlace;
- LLR — Retorno de pérdida de enlace.
Esto permite que los equipos de red y los sistemas de monitorización reaccionen más rápidamente ante una rotura del cable, un fallo del SFP o una pérdida de conexión en uno de los segmentos.
Ventajas de LFP
- detección rápida de fallos en la línea óptica;
- supervisión de la conexión Ethernet de extremo a extremo;
- simplificación de la monitorización remota;
- reducción del tiempo de localización de averías;
- detección más precisa del estado de enlace caído por parte de los equipos activos.
Indicadores LED
| Indicador | Función |
|---|---|
| PWR | Estado de alimentación del conversor de medios |
| TP LINK/ACT | Presencia y actividad de la conexión Ethernet de cobre |
| 1000 | Indicación del modo Gigabit Ethernet |
| Fiber LINK/ACT | Presencia y actividad del canal óptico |
Alimentación de 5–12 V DC
CS-1000C-SFP admite un amplio rango de alimentación de entrada de 5–12 V DC, lo que facilita la integración del dispositivo en distintos sistemas de telecomunicaciones y automatización.
| Parámetro | Valor |
|---|---|
| Tensión de alimentación | 5–12 V DC |
| Corriente | Hasta 1 A |
| Conector DC | Jack de 5.5/2.5 mm o 5.5/2.1 mm |
| Entrada del adaptador AC/DC | 85–265 V AC / 50 Hz |
Carcasa compacta
Las dimensiones del CS-1000C-SFP son de tan solo 69 × 50 × 25 mm, y su peso es de 100 g. Esto permite instalar el conversor de medios en lugares donde el uso de equipos de red de tamaño completo no resulta práctico o no es posible.
- pequeñas cajas de telecomunicaciones;
- armarios de sistemas de videovigilancia;
- armarios eléctricos industriales;
- repartidores de red;
- quioscos de información;
- sistemas de automatización;
- nodos de red locales.
Versiones estándar y de rango de temperatura ampliado
| Parámetro | Valor |
|---|---|
| Temperatura de funcionamiento, versión estándar | 0...+50 °C |
| Temperatura de funcionamiento, versión opcional | −40...+85 °C |
| Temperatura de almacenamiento | −40...+70 °C |
| Humedad | 5–95% |
Características técnicas del CS-1000C-SFP
| Característica | Valor |
|---|---|
| Modelo | CS-1000C-SFP |
| Tipo de dispositivo | Conversor de medios compacto de Ethernet a fibra óptica |
| Conversión | 10/100/1000Base-T ↔ 100/1000Base-X |
| Normas | IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-SX/LX |
| Puerto de cobre | 1 × 10/100/1000Base-T RJ45 |
| Puerto óptico | 1 × ranura SFP |
| Velocidad óptica | 100M / 1000M, selección de modo |
| Tipo de fibra | Monomodo / multimodo según el SFP |
| Alcance | Depende del SFP instalado |
| Auto MDI/MDIX | Sí |
| Modos de transmisión | Modo de reenvío / modo de almacenamiento y reenvío |
| Trama jumbo | Hasta 9K |
| Propagación de fallos de enlace | Sí |
| LLCF | Sí |
| LLR | Sí |
| Indicadores LED | PWR; TP LINK/ACT; 1000; Fiber LINK/ACT |
| Tensión de alimentación | 5–12 V DC, 1 A |
| Conector DC | Jack de 5.5/2.5 mm o 5.5/2.1 mm |
| Adaptador AC/DC | 85–265 V AC / 50 Hz |
| MTBF | Más de 50 000 horas |
| Temperatura de funcionamiento | 0...+50 °C |
| Temperatura de funcionamiento opcional | −40...+85 °C |
| Temperatura de almacenamiento | −40...+70 °C |
| Humedad | 5–95% |
| Dimensiones | 69 × 50 × 25 mm |
| Peso | 100 g |
Ventajas de la versión SFP frente al conversor de medios con óptica fija
| Parámetro | CS-1000C-SFP | Óptica fija |
|---|---|---|
| Tipo de fibra | Se selecciona mediante el SFP | Definido por el fabricante |
| Longitud de onda | Seleccionable mediante SFP | Fija |
| Alcance | Depende del SFP | Fijo |
| Modificación de los parámetros ópticos | Basta con sustituir el SFP | Se necesita otro modelo de convertidor de medios |
| Monomodo / Multimodo | Un único convertidor de medios para ambos tipos | Normalmente, modelos distintos |
| Existencias en almacén | Un tipo de convertidor de medios + un conjunto de SFP | Varios modelos distintos |
Videovigilancia y sistemas de seguridad
El CS-1000C-SFP puede utilizarse para transmitir Ethernet en sistemas de videovigilancia IP en los que la distancia entre la cámara, el conmutador o el grabador de vídeo supera el alcance de Ethernet sobre cobre.
- cámaras IP;
- NVR y servidores de videovigilancia;
- sistemas de seguridad perimetral;
- aparcamientos;
- puntos de control de acceso;
- instalaciones remotas bajo vigilancia;
- sistemas de videovigilancia urbana.
Control de acceso y automatización de edificios
- controladores de acceso;
- videoporteros IP;
- sistemas de ascensores;
- BMS;
- HVAC;
- monitorización de instalaciones técnicas;
- paneles informativos.
Redes corporativas y de campus
Con el SFP adecuado, el convertidor de medios puede utilizarse para conectar segmentos Ethernet remotos entre plantas, bloques o edificios independientes.
- centros de oficinas;
- universidades y colegios;
- hospitales y laboratorios;
- residencias de estudiantes;
- almacenes;
- complejos industriales;
- oficinas remotas.
Redes Ethernet industriales
La transmisión de Ethernet por fibra óptica proporciona aislamiento galvánico e inmunidad a las interferencias electromagnéticas, aspectos importantes en entornos industriales.
- líneas de producción;
- PLC y controladores Ethernet;
- SCADA;
- PC industriales;
- terminales y quioscos;
- sistemas de adquisición de datos;
- nodos de red remotos.
Sector energético e infraestructuras de servicios públicos
- subestaciones eléctricas;
- estaciones de bombeo;
- plantas de tratamiento de aguas;
- sistemas de abastecimiento de agua;
- nodos SCADA;
- sistemas de telemetría remotos.
Infraestructuras de transporte
- aeropuertos;
- estaciones ferroviarias;
- túneles;
- metro;
- terminales de transporte;
- controladores de tráfico;
- paneles informativos;
- sistemas de monitorización.
Instalaciones públicas y especializadas
El formato compacto, la disponibilidad de una versión con un amplio rango de temperaturas de funcionamiento y la flexibilidad de la interfaz SFP permiten utilizar el CS-1000C-SFP también en redes de instalaciones públicas y especializadas.
- salas de control;
- puestos de control de acceso;
- puestos remotos;
- sistemas de monitorización;
- nodos de telecomunicaciones locales.
Ciudad inteligente
- videovigilancia urbana;
- armarios de control de tráfico;
- red de retorno para Wi-Fi público;
- aparcamiento inteligente;
- sistemas de información;
- pasarelas IoT;
- sistemas de monitorización urbana.
Cuándo elegir CS-1000C-SFP
CS-1000C-SFP resulta especialmente adecuado si:
- se necesita un convertidor de medios compacto con ranura SFP;
- se necesita elegir el tipo de transceptor óptico;
- se utilizan distintos tipos y longitudes de enlaces ópticos en un mismo proyecto;
- se necesita compatibilidad con fibra monomodo y multimodo;
- se necesita una velocidad de 100 Mbit/s o 1 Gbit/s por fibra óptica;
- se necesitan tramas Jumbo de hasta 9K;
- se necesita la función Link Fault Pass Through;
- se necesitan Auto MDI/MDIX y una conexión sencilla;
- es importante que las dimensiones sean mínimas;
- se necesita alimentación de 5 a 12 V DC;
- se necesita una versión opcional con un amplio rango de temperatura de funcionamiento.
FAQ — preguntas frecuentes
¿Se incluye el módulo SFP?
No. CS-1000C-SFP está equipado con una ranura SFP; el transceptor óptico se selecciona y se instala por separado según los parámetros de la red.
¿Se puede utilizar un SFP monomodo?
Sí. Para un enlace de fibra monomodo, es necesario instalar el SFP monomodo correspondiente.
¿Se puede utilizar un SFP multimodo?
Sí. Para un enlace óptico multimodo, se instala el MM SFP correspondiente.
¿Cuál es el alcance máximo?
El convertidor de medios no tiene un alcance óptico fijo. Este depende de las características del módulo SFP instalado y del presupuesto óptico del enlace.
¿Se admiten 100 Mbit/s por fibra óptica?
Sí. CS-1000C-SFP permite conmutar la interfaz óptica entre los modos 100M y 1000M siempre que se utilice un SFP compatible.
¿Se admiten tramas Jumbo?
Sí. El tamaño máximo de las tramas Jumbo es de 9K.
¿Qué es LFP?
Link Fault Pass Through permite transmitir información sobre la pérdida de conexión entre las interfaces óptica y de cobre, lo que facilita la monitorización y la localización de averías.
¿Qué son LLCF y LLR?
Son mecanismos de supervisión de la pérdida de conexión que se utilizan como parte de LFP para transmitir información sobre fallos entre los segmentos del enlace.
¿Se admite Auto MDI/MDIX?
Sí. El puerto RJ45 detecta automáticamente el tipo de conexión de cobre.
¿Qué alimentación se necesita?
El convertidor de medios funciona con una alimentación de 5–12 V DC y una corriente de hasta 1 A.
¿Cuál es el rango de temperatura de funcionamiento?
La versión estándar funciona a una temperatura de 0...+50 °C. Opcionalmente, está disponible una versión con un rango de temperatura ampliado de −40...+85 °C.
¿El CS-1000C-SFP admite PoE?
No. Este modelo está diseñado para transmitir datos Ethernet y no suministra alimentación PoE a través del puerto RJ45.
Selección de la configuración
OPTOKON CS-1000C-SFP — un convertidor de medios compacto y versátil que permite conectar una red Ethernet de cobre 10/100/1000Base-T con una red de fibra óptica mediante un módulo SFP intercambiable. La principal ventaja del modelo — la posibilidad de elegir el tipo de fibra, la longitud de onda, el presupuesto óptico y el alcance según las necesidades de cada proyecto.
La compatibilidad con 100M/1000M, Jumbo Frame 9K, los modos Forward y Store-and-Forward, Auto MDI/MDIX, Link Fault Pass Through, un amplio rango de alimentación de 5–12 V DC y una versión opcional con un rango de temperatura ampliado convierte al CS-1000C-SFP en una solución práctica para redes Ethernet corporativas, industriales, de transporte, urbanas y especializadas.
