El OFT-4212 introduce un sistema de monitoreo y prueba diseñado para la medición a largo plazo de los cambios en el nivel de potencia óptica dependientes del tiempo. El sistema incluye cuatro canales de entrada: medidor de potencia, fuente de luz y software de informes – Optical Power Monitor. El sistema está disponible con 2 longitudes de onda multimodo 850/1300 nm o 4 longitudes de onda monomodo 1310/1490/1550/1625 nm.
El medidor de potencia óptica está diseñado para medir la potencia óptica absoluta o relativa en cuatro fibras ópticas al mismo tiempo. El software OPM – Optical Power Monitor permite monitorear las cuatro fibras a múltiples longitudes de onda simultáneamente. Los datos medidos se registran con una marca de tiempo que incluye la fecha y la hora de la medición. Los resultados se pueden almacenar y exportar fácilmente a hojas de cálculo para la elaboración de informes.
Además, el OFT-4212 está equipado con una fuente de luz visible de 650 nm para la verificación visual de la fibra.

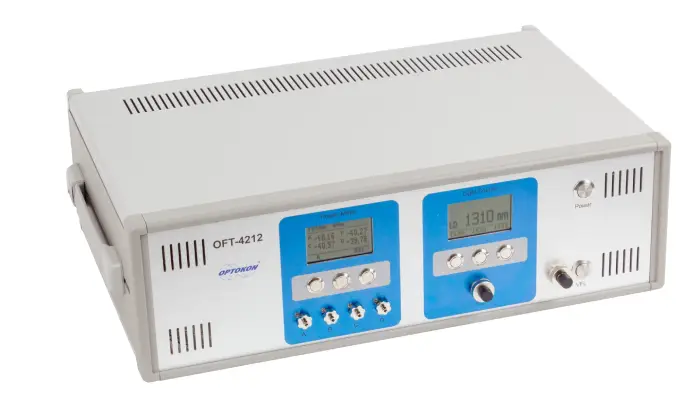

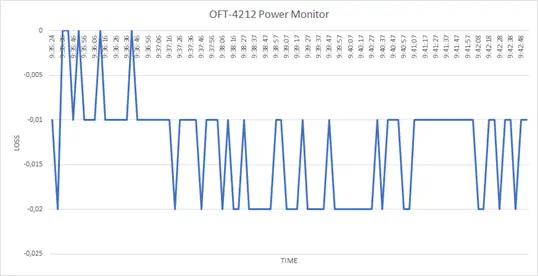

Sistema de prueba con software de grabación de datos – medición de la dependencia temporal de la potencia óptica
- Medición simultánea de 4 fibras
- Aplicación multimodo y monomodo
- 650 nm – Localizador Visual de Fibra (VFL)
- Medición de potencia óptica absoluta y relativa
- Unidades mostradas: dBm, dB, W
- Medición de seis longitudes de onda de trabajo: 850, 1300, 1310, 1490, 1550, 1625 nm
- Procesamiento o descarga de datos
- Modo de sonda USB - control total mediante comandos simples
Fuente de luz
| Potencia de salida | Nota |
|---|---|
| 650 nm | 0 dBm (valor típico) |
| 850, 1300 nm | -5 dBm (valor típico) |
| 1310, 1490, 1550, 1625 nm | -5 dBm (valor típico) |
| Estabilidad (1 hora, delta/2): | Probado después de 20 min de calentamiento a temperatura 23 ± 1° |
| 850 nm, 1300 nm | ± 0.03 dB |
| 1310, 1490, 1550, 1625 nm | ± 0.05 dB |
| Puerto de salida: | FC/PC (otros bajo demanda) |
Medidor de potencia
| Fotodetector | Modo |
|---|---|
| 4x 1 mm InGaAs | Monomodo |
| 4x 3.6 mm Si (13 mm²) | Multimodo |
| Longitudes de onda de trabajo | 850, 1300, 1310, 1490, 1550, 1625 nm (personalizable) |
| Rango dinámico: | Longitud de onda |
| -65 dBm a +10 dBm | 1300, 1310, 1490, 1550, 1625 nm |
| -57 dBm a +10 dBm | 850 nm |
| Incertidumbre | ± 5% (1310, 1550 nm @ -20 dBm) |
| Resolución | 0.01 |
| Puertos de entrada: | Universal 2.5 mm (otros bajo demanda) |
Especificaciones generales
| Dimensiones | 450 x 280 x 138 mm |
|---|---|
| Peso | 4.8 kg |
| Fuente de alimentación | 5 V DC |
| Temperatura de operación | -10 a +50 °C |
| Temperatura de almacenamiento | -40 a +70 °C |
 |  |  |

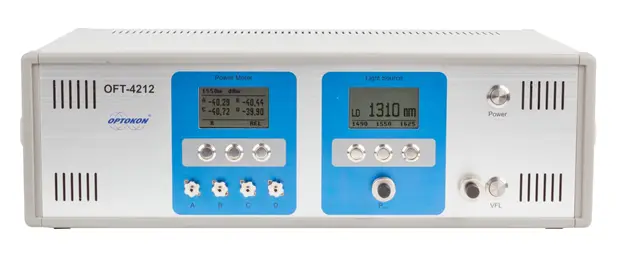

| OFT-4212-FC-31-49-55-62 Vista del panel frontal | TE-ADP-250 2.5 mm | TE-ADP-125 1.25 mm |

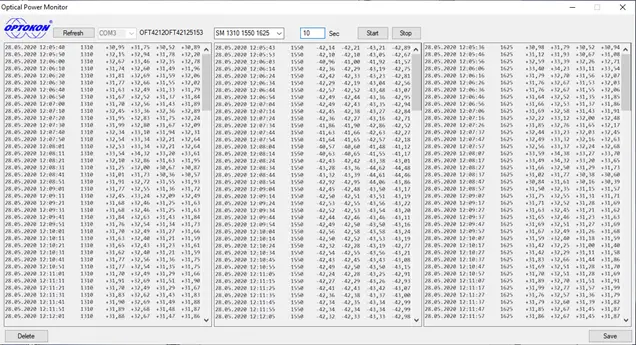

Software de monitoreo:
- OPM – Optical Power Monitor
- Configuración de conexión OPM, ajuste de parámetros
- Guardado de datos OPM, elaboración de informes
