CS-12G-SDI — convertidor óptico SD/HD/3G/6G/12G-SDI, Ultra HD 4K hasta 2160p60, SFP

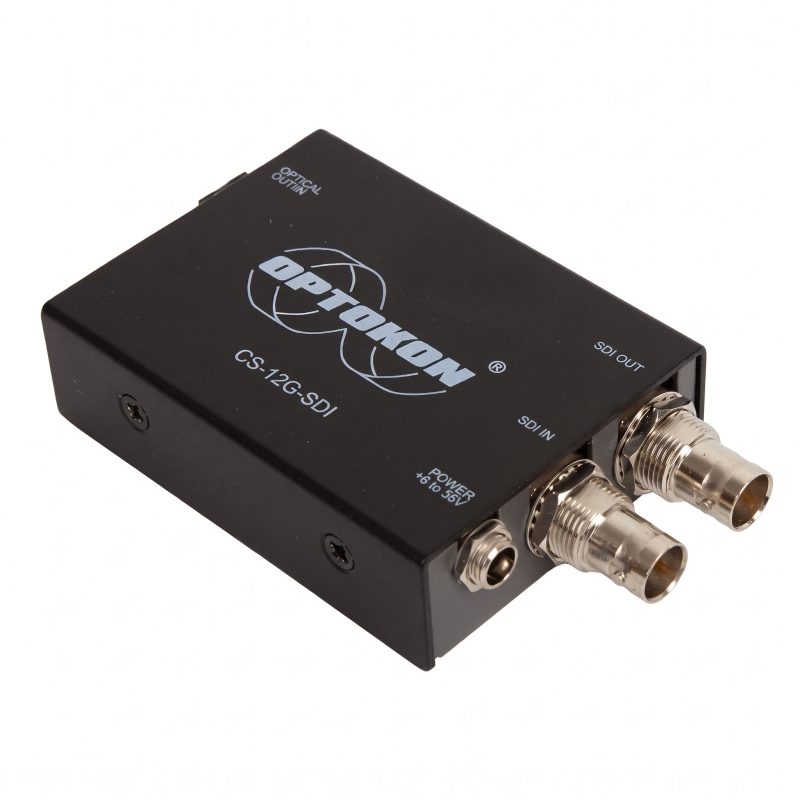

OPTOKON CS-12G-SDI — convertidor óptico de vídeo profesional compacto para la transmisión bidireccional de señales SDI a través de fibra óptica. El dispositivo convierte simultáneamente la señal SDI eléctrica en óptica y la señal óptica de nuevo en SDI, lo que permite una transmisión completa de vídeo en ambos sentidos simultáneamente.
CS-12G-SDI admite una amplia gama de formatos de vídeo profesionales — desde SD estándar hasta HD, 3G-SDI, 6G-SDI y 12G-SDI. La resolución máxima admitida es Ultra HD 2160p60. Gracias a su arquitectura Multi-Rate, un único dispositivo compacto puede utilizarse con distintas generaciones de equipos SDI profesionales.
Para la conexión óptica se utiliza una ranura SFP, en la que se puede instalar un módulo SFP óptico SDI estándar para 3G, 6G o 12G-SDI. Esto permite seleccionar el transceptor óptico en función de la velocidad, el tipo de fibra y la distancia de transmisión necesarios.
Una característica importante del CS-12G-SDI es su capacidad de funcionamiento bidireccional simultáneo. En este modo, los formatos de vídeo en los sentidos de ida y de retorno pueden ser distintos. Por ejemplo, en un sentido puede transmitirse una señal Ultra HD y, en el otro, HD-SDI.
Principales ventajas del CS-12G-SDI
- Conversión bidireccional SDI ↔ fibra óptica en un único dispositivo compacto.
- Transmisión simultánea en ambos sentidos.
- Distintos formatos de vídeo en cada sentido pueden transmitirse simultáneamente.
- Multi-Rate SDI — compatibilidad con SD, HD, 3G-SDI, 6G-SDI y 12G-SDI.
- Ultra HD hasta 2160p60.
- Compatibilidad con Level A y Level B.
- 1 × SD/HD/12G-SDI entrada de vídeo eléctrica.
- 1 × entrada óptica.
- Zócalo SFP de fibra óptica SMPTE.
- Posibilidad de utilizar módulos estándar 3G, 6G o 12G-SDI SFP.
- Detección automática del formato SD, HD o 12G-SDI.
- Reclocking de la señal SDI.
- SD/HD/12G-SDI de 10 bits.
- 16 canales de audio embebido a través del canal óptico.
- Audio 48 kHz / 24 bits.
- Compatibilidad con el muestreo de vídeo 4:2:2 y 4:4:4.
- Compatibilidad con los espacios de color YUV y RGB.
- Compatibilidad con ASI.
- Compatibilidad con las normas profesionales SMPTE.
Conversión simultánea SDI ↔ fibra óptica
CS-12G-SDI funciona simultáneamente en ambas direcciones:
SDI → CS-12G-SDI → fibra óptica
Fibra óptica → CS-12G-SDI → SDI
De este modo, una sola línea óptica puede utilizarse para establecer un canal de vídeo profesional bidireccional entre dos puntos remotos.
Además, las señales en ambas direcciones no tienen por qué tener el mismo formato. Esto resulta especialmente útil para estudios de televisión, unidades móviles de televisión, retransmisiones deportivas y otros sistemas en los que es necesario transmitir la señal de vídeo principal y la de retorno.
Compatibilidad con SD, HD, 3G, 6G y 12G-SDI
Las interfaces multitasa de CS-12G-SDI garantizan la compatibilidad con distintas generaciones de equipos SDI profesionales.
| Formato | Compatibilidad |
|---|---|
| SD-SDI | Sí |
| HD-SDI | Sí |
| 3G-SDI | Sí, Level A / Level B |
| 6G-SDI | Sí |
| 12G-SDI | Sí |
| Ultra HD | Hasta 2160p60 |
Gracias a ello, no es necesario utilizar conversores independientes para sistemas SD, HD y Ultra HD — un solo CS-12G-SDI puede trabajar con todos los formatos compatibles.
Ultra HD 4K hasta 2160p60
CS-12G-SDI permite la transmisión profesional de vídeo Ultra HD con una resolución de hasta 2160p60. La interfaz 12G-SDI permite transmitir una señal Ultra HD a través de un único canal SDI sin necesidad de utilizar varias conexiones 3G-SDI en paralelo.
Formatos Ultra HD compatibles:
- 2160p23.98;
- 2160p24;
- 2160p25;
- 2160p29.97;
- 2160p30;
- 2160p50;
- 2160p59.94;
- 2160p60.
Compatibilidad con 4K DCI
Además de Ultra HD, el dispositivo admite formatos profesionales 4K DCI, lo que lo hace adecuado para la industria cinematográfica, la posproducción y los sistemas AV profesionales.
- 4K DCI 23.98p;
- 4K DCI 24p;
- 4K DCI 25p.
Compatibilidad con 2K DCI
- 2K DCI 23.98p;
- 2K DCI 24p;
- 2K DCI 25p;
- 2K DCI 23.98PsF;
- 2K DCI 24PsF;
- 2K DCI 25PsF.
Formatos HD compatibles
CS-12G-SDI admite una amplia gama de formatos HD profesionales:
- 720p50;
- 720p59.94;
- 720p60;
- 1080p23.98;
- 1080p24;
- 1080p25;
- 1080p29.97;
- 1080p30;
- 1080p50;
- 1080p59.94;
- 1080p60;
- 1080PsF23.98;
- 1080PsF24;
- 1080PsF25;
- 1080PsF29.97;
- 1080PsF30;
- 1080i50;
- 1080i59.94;
- 1080i60.
Compatibilidad con SD PAL y NTSC
La retrocompatibilidad permite utilizar CS-12G-SDI también en sistemas con vídeo SD-SDI de definición estándar.
| NTSC | 525i59.94 |
| PAL | 625i50 |
Detección automática del formato SDI
CS-12G-SDI detecta automáticamente el tipo de señal de entrada y admite SD, HD, Level A/B 3G-SDI, 6G-SDI y 12G-SDI.
Esto simplifica la integración del dispositivo en sistemas de vídeo profesionales que pueden utilizar cámaras, mezcladores de vídeo, monitores y otros equipos de distintas generaciones.
Resincronización de la señal SDI
La función integrada Reclocking recupera la señal de reloj de la señal digital SDI antes de su posterior transmisión.
Esto ayuda a garantizar un funcionamiento estable de la cadena de vídeo profesional y reduce el efecto de las distorsiones de la señal que pueden acumularse durante la transmisión a través de conexiones coaxiales.
Módulo óptico SFP intercambiable

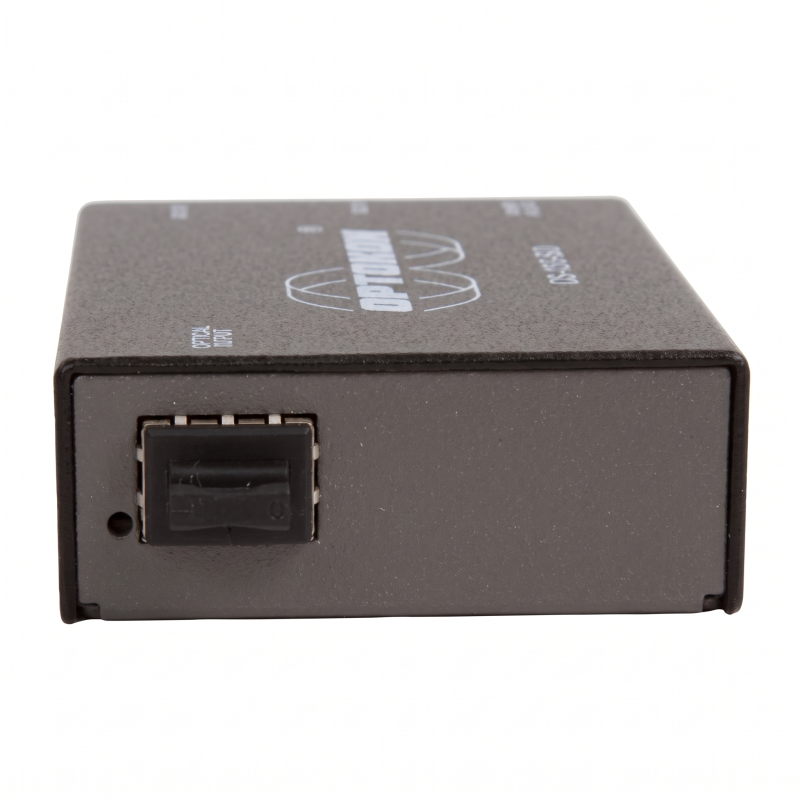

CS-12G-SDI está equipado con un zócalo SFP de fibra óptica SMPTE. El módulo óptico SFP se selecciona por separado según el estándar de transmisión requerido y los parámetros del enlace óptico.
Se pueden utilizar módulos ópticos SFP estándar para:
- 3G-SDI;
- 6G-SDI;
- 12G-SDI.
Gracias a la arquitectura modular, los parámetros de la interfaz óptica pueden adaptarse a cada proyecto sin sustituir el propio convertidor.
El módulo SFP se suministra por separado.
Transmisión SDI a través de fibra óptica estándar
El uso de una arquitectura SFP permite transmitir señales SDI profesionales a través de fibra óptica, ampliamente utilizada en redes de telecomunicaciones e informáticas.
La transmisión óptica resulta especialmente eficaz cuando se necesita:
- transmitir SDI a larga distancia;
- conectar distintos edificios o salas;
- evitar los efectos de las interferencias electromagnéticas;
- proporcionar aislamiento galvánico entre equipos;
- utilizar la infraestructura de cableado de fibra óptica existente.
16 canales de audio embebido
Junto con la señal de vídeo, CS-12G-SDI permite transmitir hasta 16 canales de audio embebido a través del canal óptico.
| Parámetro | Valor |
|---|---|
| Audio embebido | 16 canales |
| Frecuencia de muestreo | 48 kHz |
| Profundidad de bits | 24 bits |
Esto permite transmitir audio profesional multicanal junto con el vídeo sin necesidad de instalar líneas de audio independientes.
Vídeo profesional de 10 bits
La interfaz óptica de vídeo admite SD/HD/12G-SDI de 10 bits, lo que hace que CS-12G-SDI sea adecuado para sistemas profesionales de televisión, estudio y posproducción.
Muestreo de vídeo 4:2:2 y 4:4:4
CS-12G-SDI admite:
- 4:2:2;
- 4:4:4.
Se admiten los espacios de color YUV y RGB, lo que garantiza la compatibilidad con una amplia gama de equipos de vídeo profesionales.
Compatibilidad con ASI
CS-12G-SDI admite ASI, lo que amplía las posibilidades de uso del dispositivo en sistemas profesionales de televisión y radiodifusión.
Estándares compatibles
| Estándar | Aplicación |
|---|---|
| SMPTE 259M | SD-SDI |
| SMPTE 292M | HD-SDI |
| SMPTE 296M | Formatos de vídeo HD |
| SMPTE 424M | 3G-SDI |
| SMPTE 425M | 3G-SDI Level A / Level B |
| SMPTE ST-2081 | 6G-SDI |
| SMPTE 297M | SDI a través de fibra óptica |
| ITU-R BT.656 | Vídeo digital |
| ITU-R BT.601 | Vídeo digital por componentes |
Especificaciones técnicas de CS-12G-SDI
| Característica | Valor |
|---|---|
| Modelo | CS-12G-SDI |
| Tipo de dispositivo | Conversor óptico de vídeo SDI bidireccional |
| Principio de funcionamiento | SDI → fibra óptica y fibra óptica → SDI simultáneamente |
| Entrada de vídeo SDI | 1 × SD/HD/12G-SDI |
| Entrada de vídeo óptica | 1 × fibra óptica |
| Salida de vídeo SDI | Se adapta automáticamente a la señal SD, HD o 12G-SDI recibida a través de fibra óptica |
| Salida de vídeo óptica | Se adapta automáticamente a la señal de entrada SD, HD o 12G-SDI |
| Interfaz óptica | 1 × zócalo SFP de fibra óptica SMPTE |
| Módulo SFP | Opcional, se suministra por separado |
| SFP compatibles | 3G-SDI / 6G-SDI / 12G-SDI |
| Multi-Rate | Sí |
| Detección automática | SD / HD / 3G-SDI Level A/B / 6G-SDI / 12G-SDI |
| Formato de vídeo máximo | Ultra HD 2160p60 |
| Señal de vídeo óptica | 10-bit SD/HD/12G-SDI |
| Reclocking | Sí |
| Audio embebido | 16 canales |
| Muestreo de audio | 48 kHz / 24 bits |
| Muestreo de vídeo | 4:2:2 / 4:4:4 |
| Espacio de color | YUV / RGB |
| ASI | Sí |
| Estándares SD | 525i59.94 NTSC; 625i50 PAL |
| Estándares HD | 720p50, 720p59.94, 720p60; 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60; 1080PsF23.98, 24, 25, 29.97, 30; 1080i50, 59.94, 60 |
| 2K DCI | 23.98p, 24p, 25p; 23.98PsF, 24PsF, 25PsF |
| 4K DCI | 23.98p, 24p, 25p |
| Ultra HD | 2160p23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
| Estándares SDI | SMPTE 259M, 292M, 296M, 424M, 425M, ST-2081; ITU-R BT.656, BT.601; SMPTE 297M |
Estudios de televisión y radiodifusión
CS-12G-SDI está diseñado principalmente para sistemas profesionales de transmisión de vídeo que requieren transmitir señales SDI a larga distancia a través de fibra óptica.
Aplicaciones típicas:
- estudios de televisión;
- salas técnicas y de control;
- cámaras de estudio;
- salas centrales de equipos;
- enlaces entre el estudio y la sala técnica;
- vídeo de retorno;
- infraestructura de radiodifusión.
Unidades móviles de televisión
El formato compacto y la transmisión bidireccional hacen que CS-12G-SDI sea una solución práctica para vehículos de retransmisión y unidades móviles de televisión.
La fibra óptica permite establecer enlaces de larga distancia entre cámaras, el escenario, la sala de control móvil y otros elementos del sistema.
Retransmisiones deportivas
- conexión de cámaras remotas;
- estadios y recintos deportivos;
- sistemas de repetición;
- marcadores y pantallas de gran formato;
- túneles y vestuarios;
- comunicación entre distintas zonas del complejo deportivo.
Conciertos y eventos en directo
CS-12G-SDI puede utilizarse para transmitir vídeo profesional entre el escenario, FOH, mezcladores de vídeo, pantallas LED y otros elementos de la infraestructura AV de conciertos.
- conciertos;
- festivales;
- conferencias;
- pantallas LED de gran formato;
- cámaras de escenario;
- mezcladores de vídeo;
- consolas de realización remotas.
Cine y posproducción
La compatibilidad con 2K DCI, 4K DCI, vídeo de 10 bits, 4:2:2, 4:4:4, YUV y RGB permite utilizar CS-12G-SDI en sistemas profesionales de producción y procesamiento de vídeo.
- platós de rodaje;
- zona de monitorización en rodaje;
- monitores del director;
- estaciones DIT;
- sistemas de edición;
- etalonaje;
- estudios de posproducción;
- salas de equipos.
Sistemas AV corporativos
- salas de conferencias;
- estudios corporativos;
- retransmisiones de reuniones generales de empresa;
- grandes salas de presentaciones;
- comunicación por vídeo entre edificios;
- redes AV de campus.
Educación
- grabación de clases;
- enseñanza a distancia;
- comunicación por vídeo entre aulas;
- estudios universitarios;
- enlaces ópticos del campus;
- sistemas de televisión educativa.
Sistemas médicos
La transmisión profesional de vídeo por fibra óptica puede utilizarse en la infraestructura AV de centros médicos y educativos.
- quirófanos;
- quirófanos docentes;
- laboratorios médicos;
- salas de conferencias;
- sistemas de grabación y retransmisión.
Deportes electrónicos y recintos de videojuegos
- señales de los comentaristas;
- zonas de juego;
- pantallas de gran formato;
- mezcladores de vídeo;
- salas técnicas centrales;
- distribución de señales de vídeo profesionales por todo el recinto.
Teatros, museos y recintos de exposiciones
- sistemas de proyección;
- vídeo escénico;
- monitorización entre bastidores;
- pantallas para exposiciones;
- cabinas de proyección;
- nodos AV remotos.
Instalaciones públicas y especializadas
- centros de operaciones;
- centros de gestión de crisis;
- salas de reuniones informativas;
- centros de formación;
- sistemas de videovigilancia profesional;
- sistemas AV remotos.
Alquiler y montaje para eventos
CS-12G-SDI es adecuado para instalaciones profesionales temporales en las que es necesario establecer rápidamente un enlace SDI de larga distancia por fibra óptica.
- exposiciones;
- conciertos;
- festivales;
- ferias comerciales;
- eventos deportivos;
- unidades móviles de televisión.
Transmisión de Ultra HD entre edificios
La fibra óptica permite utilizar CS-12G-SDI para transmitir señales UHD profesionales entre salas y edificios distantes, donde el uso de líneas SDI coaxiales largas no resulta práctico.
Canal de vídeo principal y de respaldo
En sistemas profesionales críticos, CS-12G-SDI puede utilizarse para establecer rutas ópticas principales y de respaldo para la transmisión de señales SDI.
Cuándo elegir CS-12G-SDI
Conviene utilizar CS-12G-SDI si:
- se necesita transmitir una señal SDI profesional a través de fibra óptica;
- se requiere compatibilidad con SD, HD, 3G, 6G y 12G-SDI;
- se necesita transmitir Ultra HD hasta 2160p60;
- se requiere transmisión bidireccional simultánea SDI ↔ fibra óptica;
- pueden utilizarse distintos formatos de vídeo en cada sentido;
- se necesita un SFP intercambiable para seleccionar los parámetros del canal óptico;
- se requiere transmitir hasta 16 canales de audio embebido;
- se necesita compatibilidad con vídeo de 10 bits;
- se utilizan 4:2:2 o 4:4:4;
- se necesita compatibilidad con YUV y RGB;
- se requiere resincronización SDI;
- el sistema se utiliza para radiodifusión, eventos en directo, deportes, cine o aplicaciones AV profesionales.
FAQ — preguntas frecuentes
¿Qué hace CS-12G-SDI?
CS-12G-SDI convierte una señal SDI profesional en una señal óptica y, simultáneamente, convierte la señal recibida a través de la fibra óptica de nuevo en SDI.
¿La transmisión funciona simultáneamente en ambos sentidos?
Sí. El dispositivo admite conversión bidireccional simultánea SDI ↔ fibra óptica.
¿Deben ser iguales los formatos de vídeo en ambos sentidos?
No. CS-12G-SDI permite transmitir simultáneamente distintos estándares de vídeo en cada sentido.
¿CS-12G-SDI admite 4K?
Sí. El dispositivo admite Ultra HD hasta 2160p60, así como formatos profesionales 4K DCI.
¿Admite 12G-SDI?
Sí. El dispositivo admite SD, HD, 3G-SDI Level A/B, 6G-SDI y 12G-SDI.
¿Se puede utilizar el dispositivo con equipos HD-SDI antiguos?
Sí. Gracias a su compatibilidad con múltiples velocidades, CS-12G-SDI es compatible no solo con 12G-SDI, sino también con equipos SD-SDI, HD-SDI y 3G-SDI.
¿El formato se detecta automáticamente?
Sí. El dispositivo detecta automáticamente el formato de la señal SDI de entrada.
¿Admite resincronización?
Sí. CS-12G-SDI dispone de la función de resincronización SDI.
¿Cuántos canales de audio se pueden transmitir?
El canal óptico admite hasta 16 canales de audio embebido con parámetros de 48 kHz / 24 bits.
¿Se incluye el SFP óptico?
No. El módulo SFP óptico es opcional y se suministra por separado.
¿Qué SFP se pueden utilizar?
CS-12G-SDI permite instalar módulos SFP ópticos estándar para 3G, 6G o 12G-SDI.
¿Se admite ASI?
Sí. El fabricante declara compatibilidad con ASI.
¿Se admite 4:4:4?
Sí. Se admiten los formatos de muestreo 4:2:2 y 4:4:4, así como los espacios de color YUV y RGB.
Selección de la configuración
OPTOKON CS-12G-SDI — un convertidor óptico compacto y versátil para la transmisión profesional de vídeo SDI a través de enlaces de fibra óptica. La compatibilidad con SD, HD, 3G-SDI, 6G-SDI y 12G-SDI permite utilizar un único dispositivo con equipos de distintas generaciones — desde sistemas SD/HD tradicionales hasta el moderno Ultra HD 2160p60.
La transmisión bidireccional simultánea, la posibilidad de utilizar distintos formatos de vídeo en cada sentido, el SFP SDI intercambiable, la resincronización, el vídeo de 10 bits, 4:2:2/4:4:4 y la transmisión de 16 canales de audio embebido hacen del CS-12G-SDI una solución eficaz para estudios de televisión, retransmisiones deportivas, conciertos, unidades móviles de televisión, la industria cinematográfica, la posproducción y los sistemas AV profesionales.
Contacte con nosotros:
info@optokon.es
