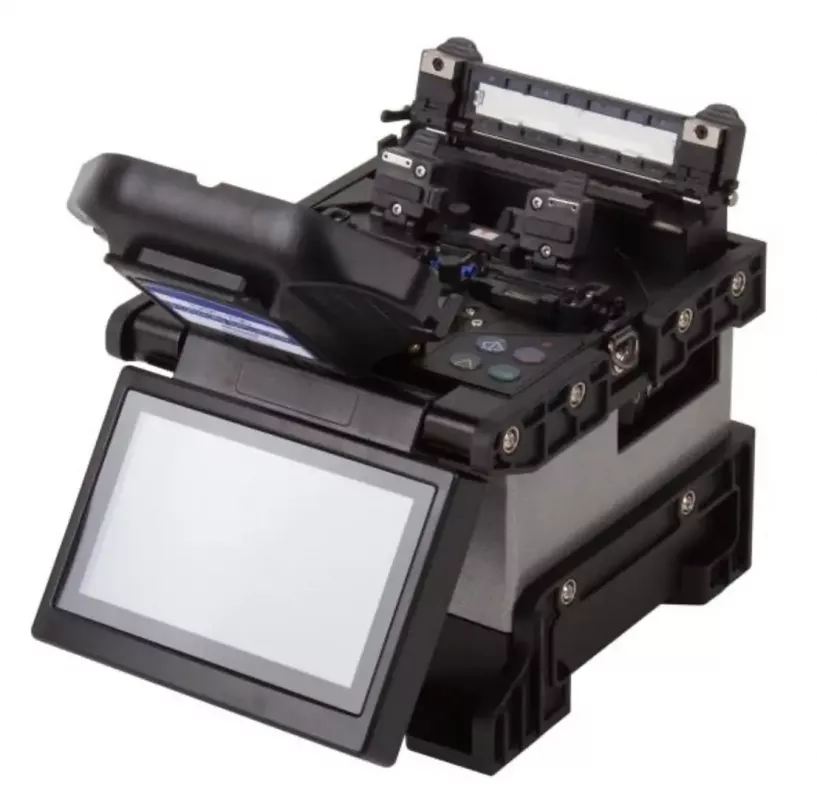

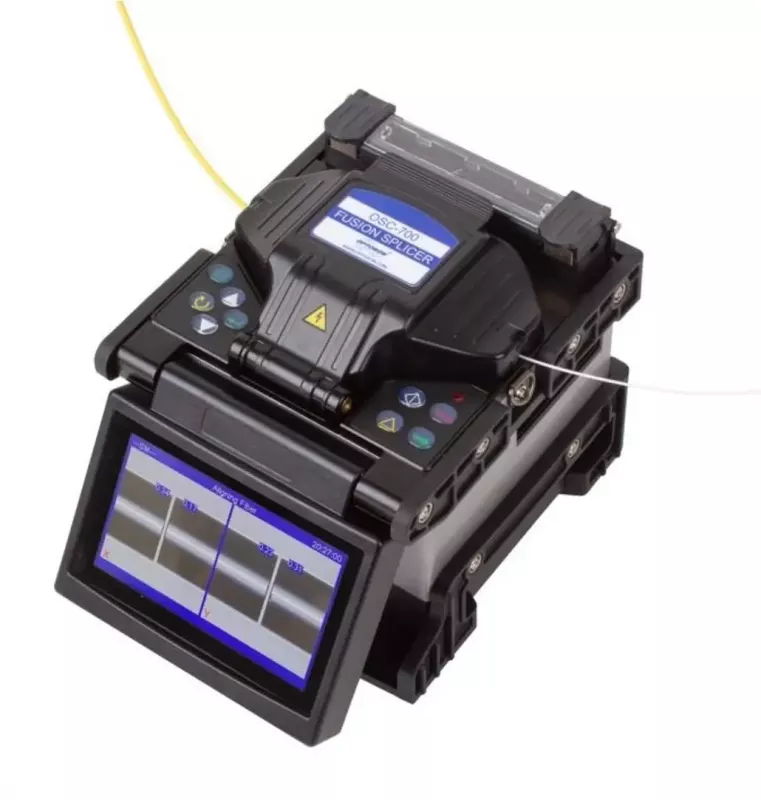

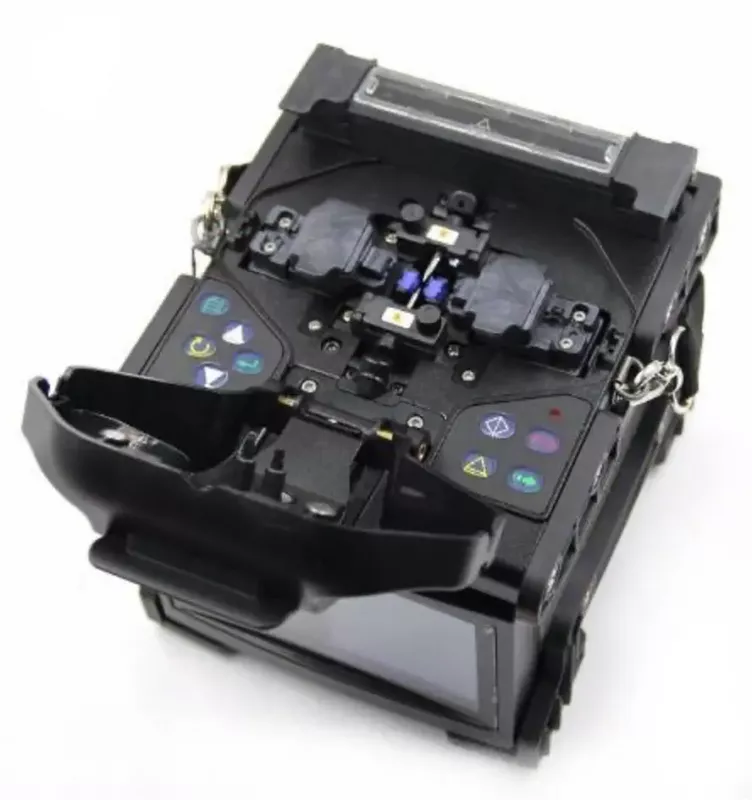

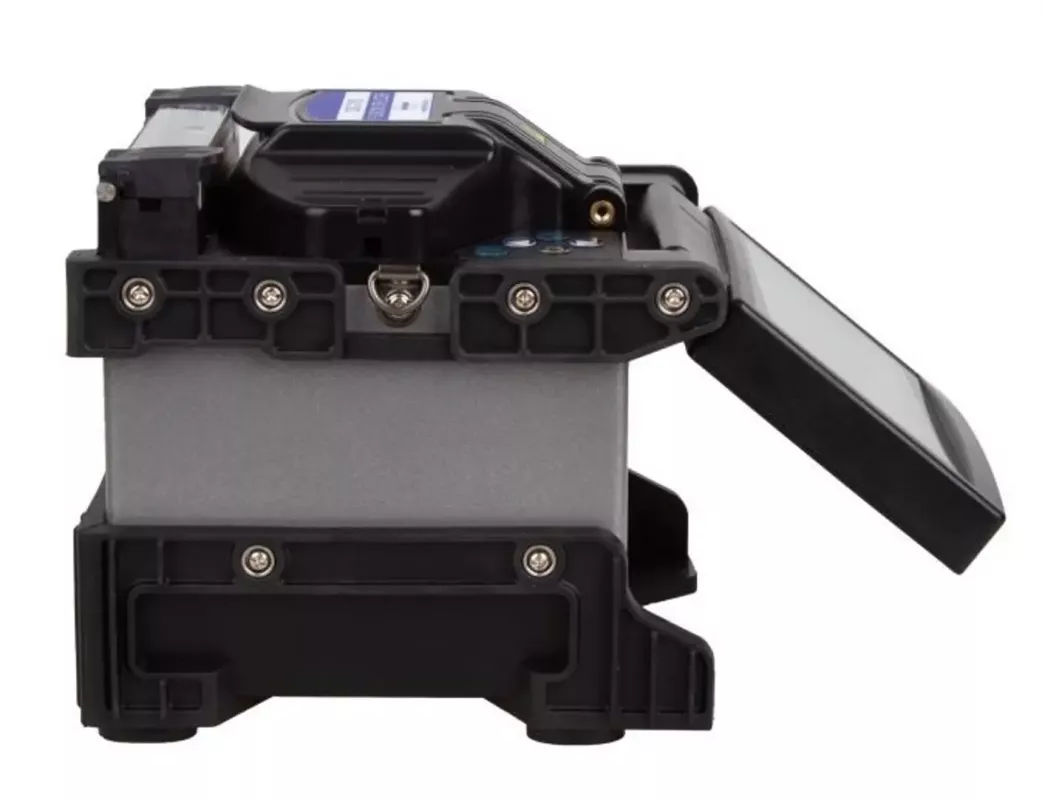

La OPTOKON OSC-700 es una empalmadora automática por fusión para fibras SM, MM, DS, NZ-DS (G655), EDF y otras. La OSC-700 puede garantizar un empalme de alta calidad incluso en las condiciones ambientales más desfavorables. Las empalmadoras OSC-700 son adecuadas para la alineación del núcleo o del revestimiento. Utilizando uno de estos métodos, la fusionadora alinea automáticamente las dos fibras cortadas en el plano X, Y y las fusiona. La zona de fibra desnuda se protege con un recubrimiento o con un protector de empalme. Un protector de empalme es un tubo termorretráctil con un miembro de resistencia y menos pérdidas.
- Tecnología PAS de alineación del núcleo
- Tiempo de empalme y calentamiento rapidísimos: 7 segundos de empalme y 13 segundos de calentamiento

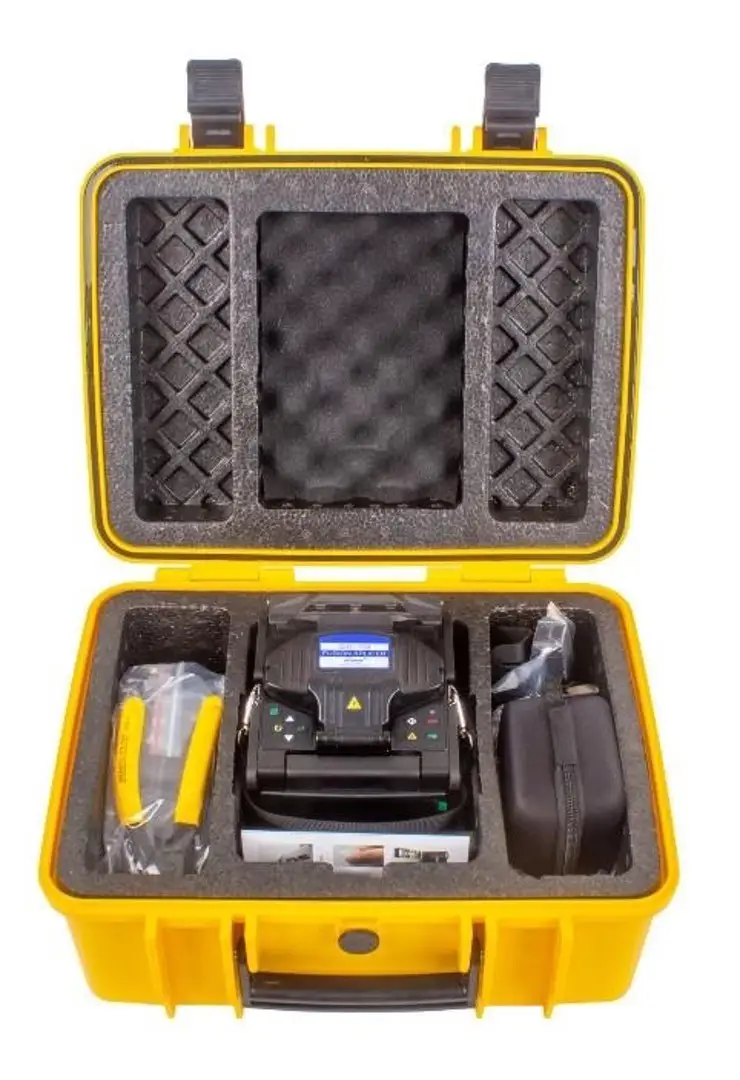

- Funda de transporte de nuevo diseño: fácil de transportar y puede ser como placa de trabajo
- Potente batería extraíble: hasta 250 veces de empalme y calentamiento continuos
- Electrodo de calidad superior 5000 veces la vida útil del electrodo
- Compacta y ligera
- Funcionamiento totalmente automático
- 5000 m de altitud garantizan la calidad del empalme
- El SISTEMA DE PRUEBA garantiza las mejores condiciones de trabajo
- Monitor LCD en color
- Función de pausa, conveniente para la investigación científica
- Almacena 8000 grupos de resultados de empalmes
- Interfaz USB y CC
- 350 aumentos de X e Y
| Parámetro | Valor |
|---|---|
| Alineación | Alineación de Núcleo (Tecnología PAS) |
| Fibras aplicables | SM, MM, DS, NZDS, G655, G657 y otras |
| Diámetro de la fibra | Diámetro del revestimiento: 80-150 µm; Diámetro del recubrimiento: 100-1000 µm |
| Longitud del cortador de fibra | 8-22 mm |
| Modo de empalme | Automático, Manual |
| Modo de calentamiento | Programable por el usuario |
| Pérdida típica de empalme | SM 0.02 dB, G.657: 0.02 dB, MM 0.01 dB, DS/NZDS 0.04 dB |
| Pérdida de retorno | 60 dB |
| Prueba de tensión | 2.0 N |
| Longitud de la funda de protección | 20-60 mm |
| Tiempo de empalme | 7 seg. |
| Tiempo de calentamiento | 13 seg. típico |
| Memoria de empalme | 8 000 |
| Condición de operación | Altitud de operación: 0-5000 m, 0-95% de humedad relativa, temperatura -10 a +50°C, Viento máximo 15 m/s |
| Condición de almacenamiento | 0-95% de humedad relativa, temperatura -40 a +80°C |
| Idioma | Checo, Inglés, Francés, Alemán, Polaco, Portugués, Ruso, Serbio, Esloveno, Español, Turco, Indonesio, Vietnamita |
| Pantalla | Pantalla a color de alta resolución de 4.3” |
| Vista y aumento de la fibra | X, Y, XY, X/Y : 350 aumentos |
| Interfaz | USB, adecuado para descarga de datos y actualización de software |
| Vida útil del electrodo | Al menos 5000 veces |
| Capacidad de la batería | 5200 mAh, más de 250 empalmes y calentamientos continuos |
| Fuente de alimentación | Batería interna de Li, adaptador de CC |
| Dimensión | 122 (L) x 122 (W) x 130 (H) mm |
| Peso | 2.0 kg (empalmadora incluye batería), 5.3 kg conjunto completo |
