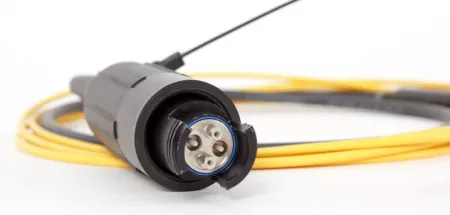

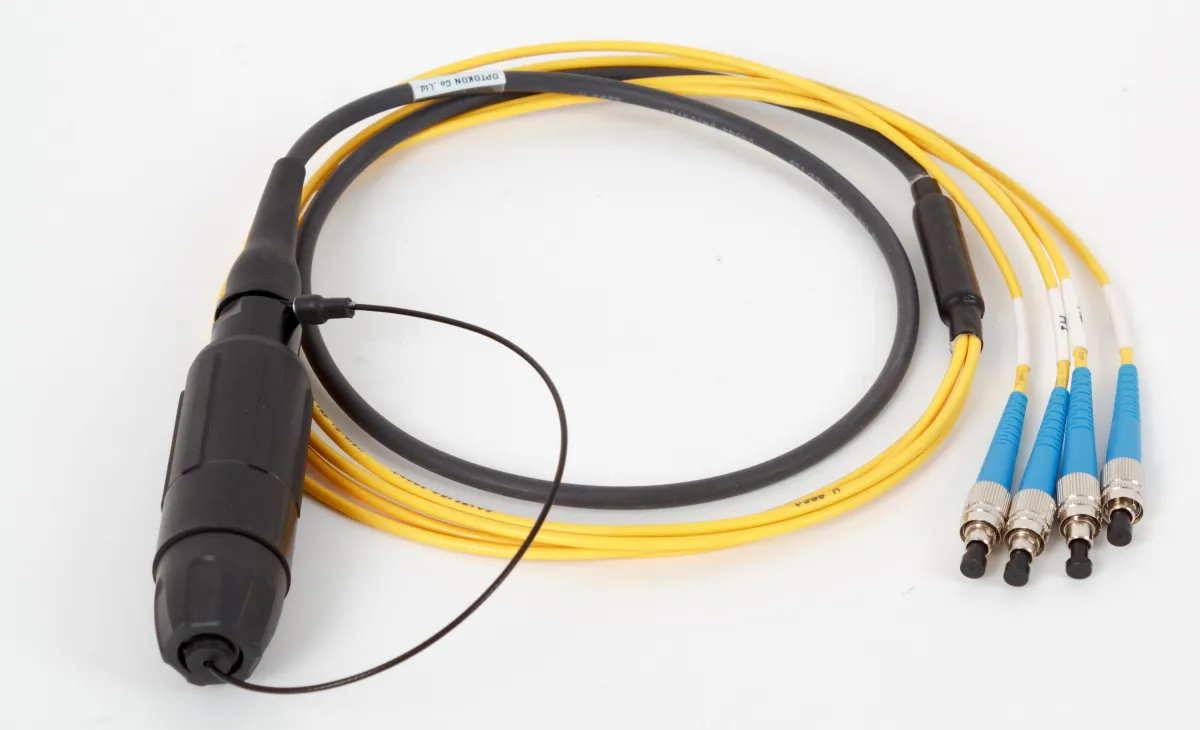

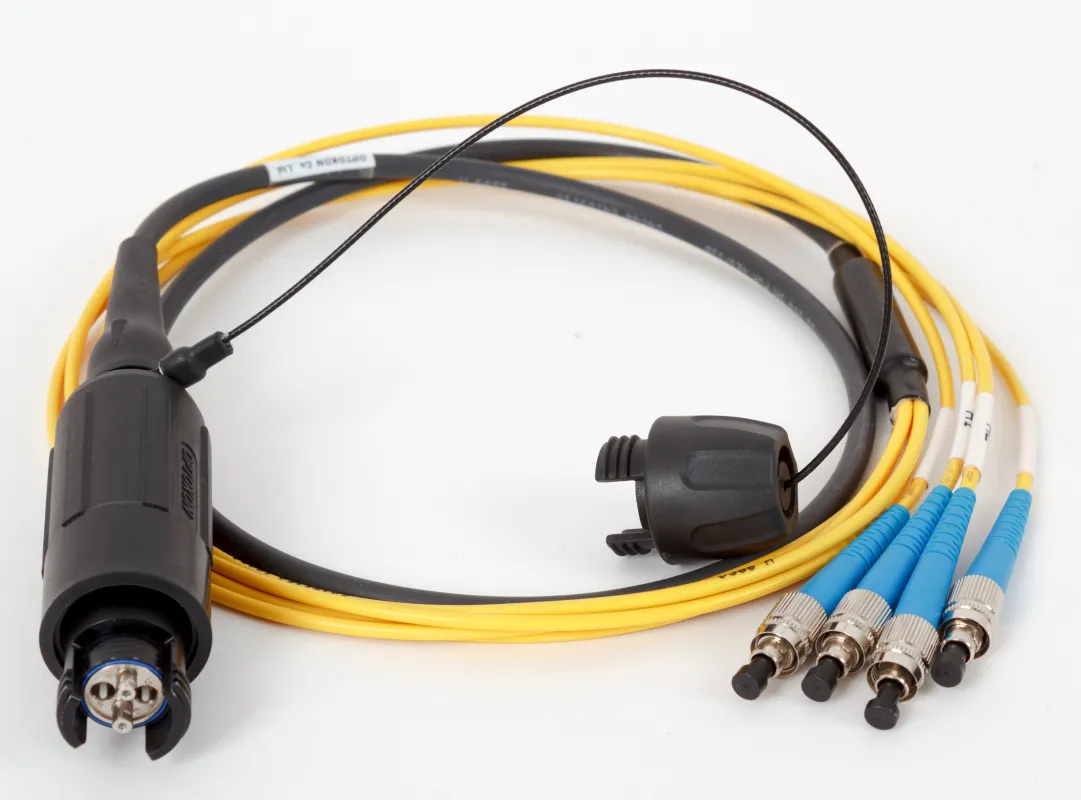

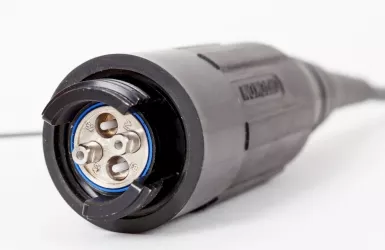

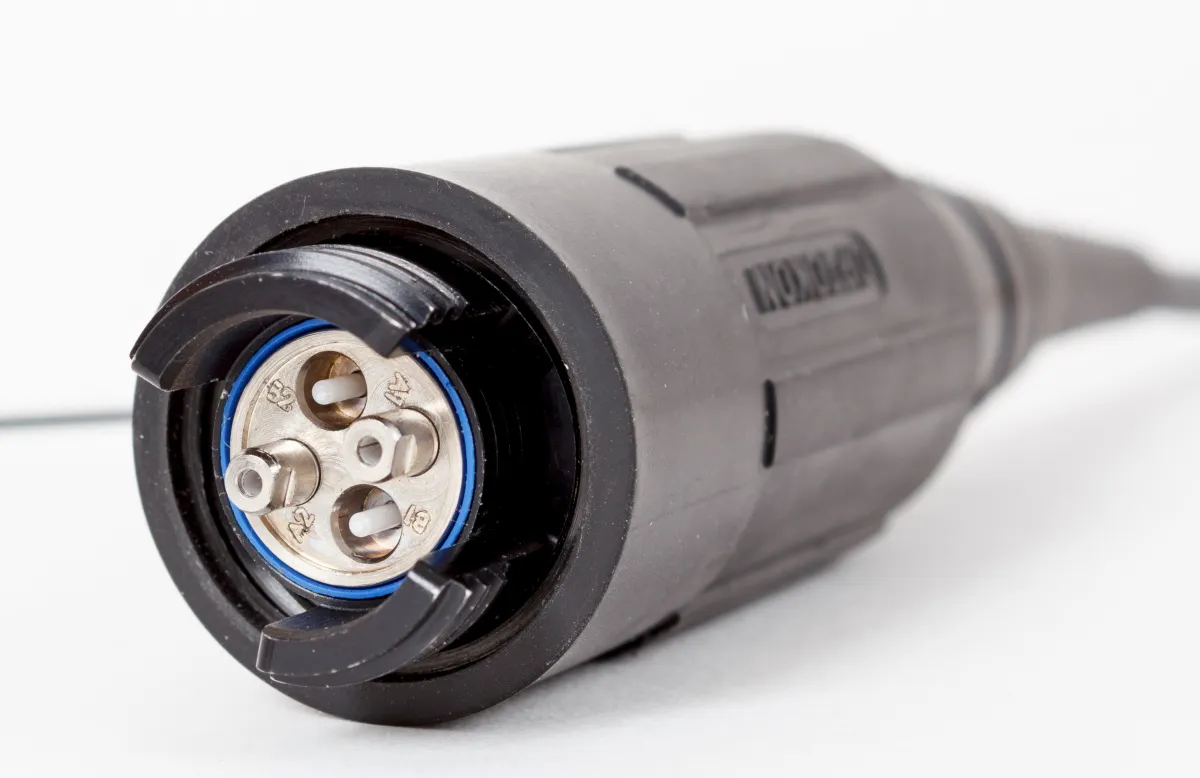

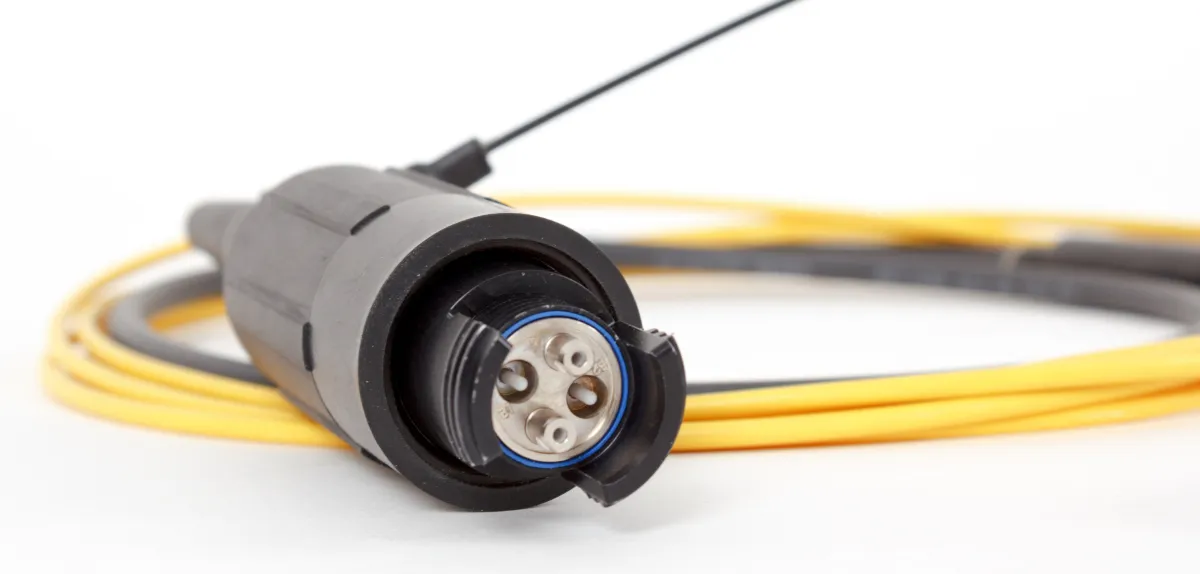

La serie de patchcords ópticos de campo OPTOKON HMA-JF son modelos de alto rendimiento con férula de 1,25 mm, diseñados para condiciones extremas, que combinan pérdidas ópticas significativamente reducidas con una construcción robusta para redes militares y de campo de alta exigencia.
La construcción HMA-JF está optimizada para enlaces ópticos de larga distancia, donde la calidad de la señal y las pérdidas mínimas son críticas, manteniendo al mismo tiempo las ventajas de la conexión hermafrodita (sin necesidad de adaptadores ni sistemas separados “enchufe–toma”).
Características comparativas de los modelos
A continuación se presenta una tabla con las características clave de HMA-JF y una comparación con otras series HMA para una mejor comprensión.
Serie | Tipo de fibra | Número de canales | Tipo de conector / inserto | Pérdidas típicas | Temperatura de operación | Aplicación |
HMA-JF | Monomodo y multimodo (férula 1,25 mm) | hasta 4 canales | Férula 1,25 mm, conexión hermafrodita | MM: ≈0,3 dB típico (@850/1300 nm); SM: ≈0,5 dB típico (@1310/1550 nm) | ~-40 °C a +70 °C | Enlaces ópticos largos, redes militares |
HMA-J | Monomodo/multimodo | hasta 4 canales | Expanded Beam, conexión hermafrodita | SM: 0,8–1,8 dB típico (@1310/1550 nm) | -45 °C a +85 °C | Aplicaciones tácticas / industriales |
HMA-M / HMA-S | De 1 a 8 canales, modelos híbridos | — | Expanded Beam, conexión hermafrodita | — | — | Soluciones de campo universales |
Características de HMA-JF

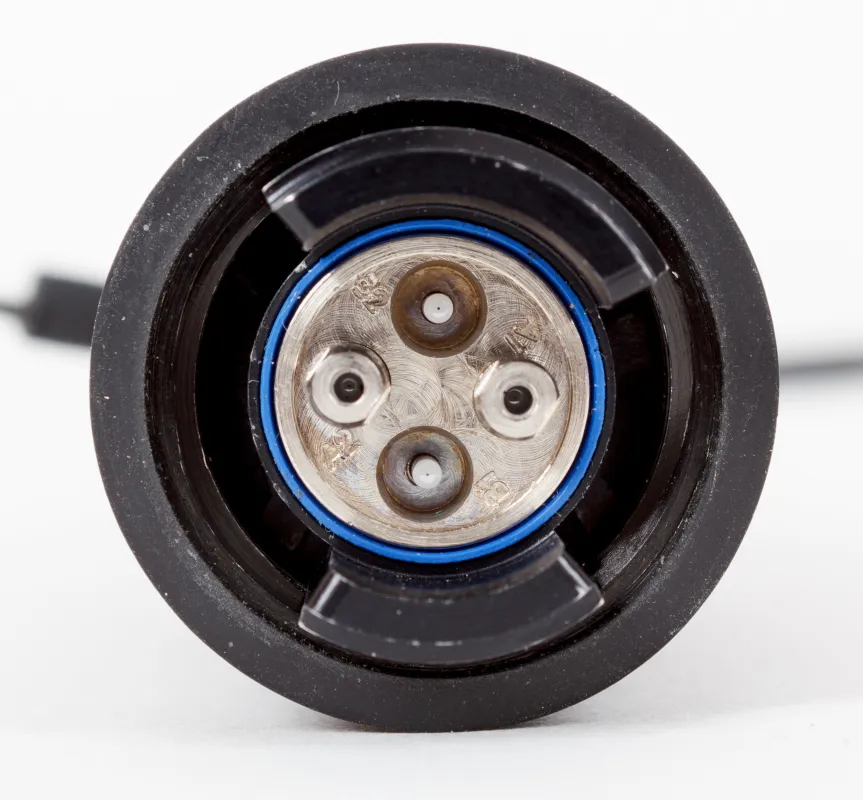

- Utiliza el estándar de férula de 1,25 mm — proporciona alta densidad y excelente transmisión óptica.
- Diseño sin adaptadores: el cuerpo hermafrodita permite conectar rápidamente los cables entre sí (daisy-chain) sin acopladores.
- Casquillos extraíbles para facilitar la limpieza y verificación de los extremos de fibra — mayor comodidad en campo.
- Alta estanqueidad — protección IP68, adecuada para ambientes húmedos, sucios o agresivos.
Características y ventajas
- Pérdidas ópticas mínimas: HMA-JF está desarrollado especialmente para enlaces de larga distancia donde las pérdidas deben ser mínimas.
- Fiabilidad en condiciones de campo: apto para entornos severos — agua, suciedad, polvo y vibración no son críticos.
- Facilidad de mantenimiento: inserciones extraíbles para limpiar extremos de fibra simplifican el mantenimiento en el lugar.
- Conexión hermafrodita: facilita el montaje, elimina la necesidad de sistemas “enchufe-toma” y adaptadores.
- Compatibilidad con diversas configuraciones de cableado: aunque el número de canales es relativamente pequeño (hasta 4), está optimizado para enlaces de alto rendimiento.
FAQ (Preguntas / Respuestas)
Q1: ¿Cuál es la ventaja de la serie HMA-JF sobre HMA-J?
A1: la serie HMA-JF utiliza férula de 1,25 mm, lo que permite obtener pérdidas ópticas más bajas y mayor densidad de fibras, además de ser ideal para largas distancias; mientras que HMA-J es una variante más “ancha” con tecnología Expanded Beam.
Q2: ¿Cuántas fibras soporta HMA-JF?
A2: hasta 4 canales ópticos.
Q3: ¿Cuáles son las condiciones de operación de HMA-JF?
A3: rango de temperatura de -40 °C a +70 °C. Protección IP68.
Q4: ¿Qué significa conexión hermafrodita?
A4: significa que ambos extremos del conector tienen la misma configuración, por lo que no se requieren “enchufe/toma” ni adaptadores — conexión rápida y simple.
Q5: ¿Puede mantenerse este patchcord en condiciones de campo?
A5: sí — la serie HMA-JF está diseñada para mantenimiento en campo: casquillos extraíbles para limpieza, carcasa robusta, adecuada para entornos militares/severos.
Q6: ¿Para qué aplicaciones se recomienda HMA-JF?
A6: enlaces ópticos largos, redes militares, nodos de comunicación de campo, donde es crucial minimizar pérdidas y garantizar alta fiabilidad.
