El conjunto OFT-850K consta de una unidad de FUENTE y una unidad de PROBADOR. Este probador de cables híbridos está diseñado para probar la pérdida en fibras ópticas y verificar la continuidad de los pares de cobre en cables híbridos. Combina una fuente de luz óptica en un lado, un medidor de potencia óptica en el otro lado y un verificador de cables de cobre. Es ideal para probar sistemas híbridos basados en cables que incluyen tanto fibras ópticas como cables de cobre. La carcasa de aluminio robusta hace que la unidad sea perfecta para operaciones en campo. La capacidad de memoria permite almacenar y cargar más de 1000 mediciones, incluyendo el número de cable, los resultados de la verificación de cables metálicos y el valor de potencia óptica o la pérdida de inserción. El probador admite la descarga de memoria y la generación de informes de prueba. La batería recargable de litio asegura un trabajo a largo plazo con costos operativos mínimos.
Características:
- Cables híbridos – prueba de fibra óptica y verificación de pares de cobre
- Carcasa de aluminio robusta
- Aplicaciones MM o SM
- Prueba simultánea de 2 fibras

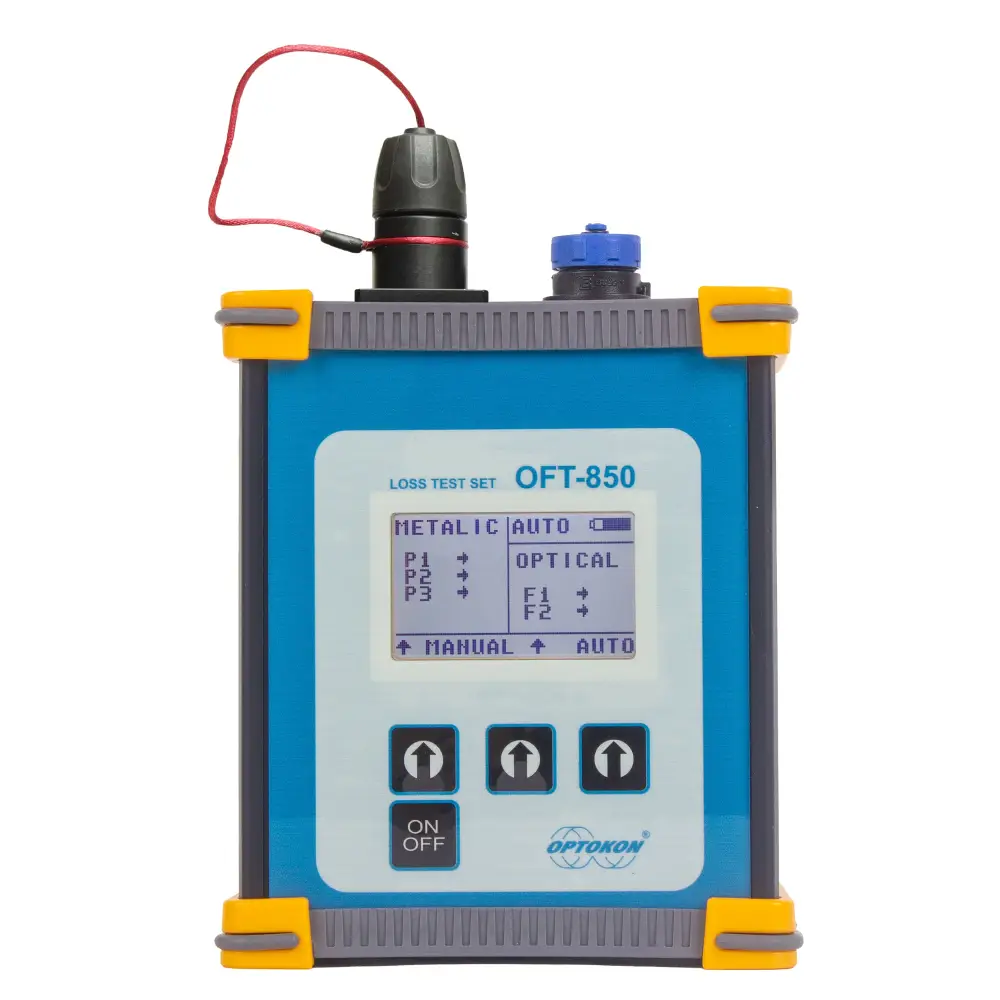

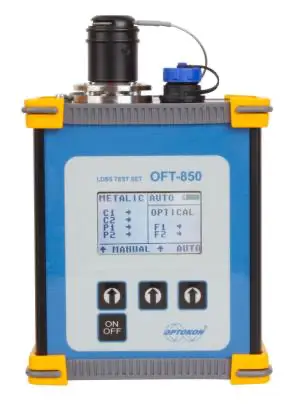

- Operación manual permite verificar individualmente fibras o cables

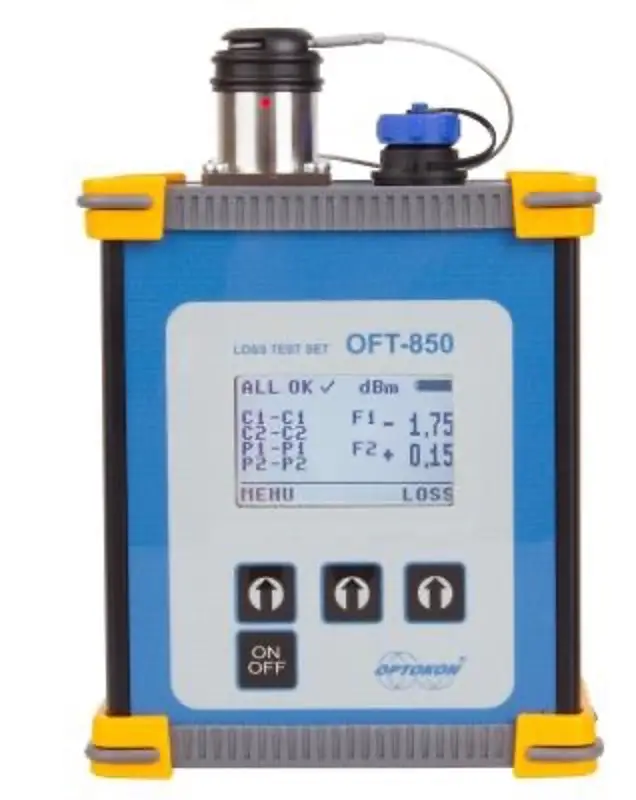

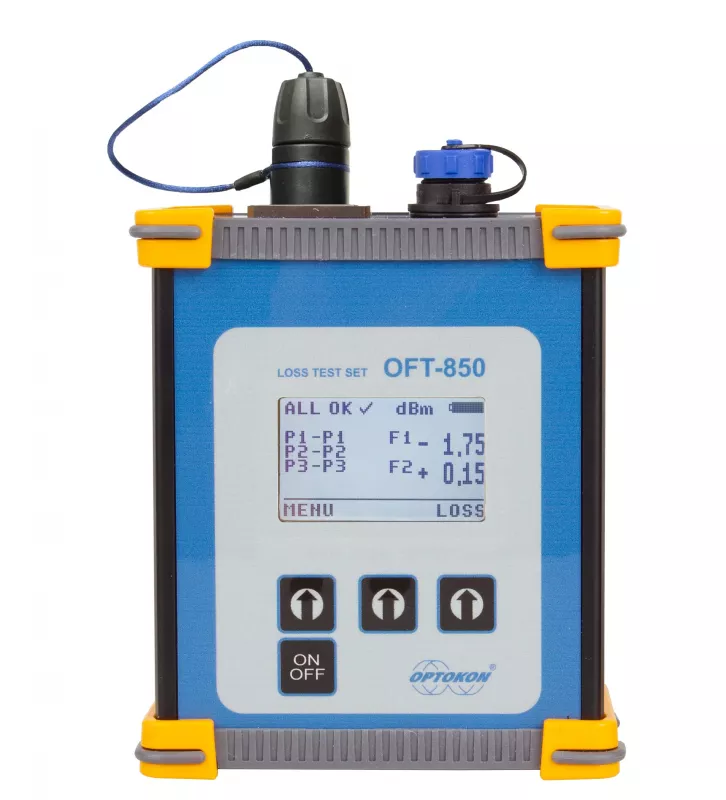

- Modo de operación automática con indicación de aprobación/fallo de pérdida óptica y mensaje "ALL OK, SHORT, PINOUT" para verificación de cables metálicos
- Capaz de detectar conexión incorrecta de fibra y cable, desconexión y conexión en cortocircuito
- Memoria interna
- Unidades mostradas: dBm, dB
- Alto rango dinámico
- Cargador incorporado, indicador de estado de la batería
- Fácil de usar con navegación por menú
Especificaciones:
| Fuente de Luz Óptica | ||
|---|---|---|
| Potencia de salida | 850 nm, 1300 nm | -26 dBm (fibra 62.5/125 µm) |
| 1310, 1490, 1550, 1625 nm | -16 dBm (valor típico) | |
| Estabilidad (1 hora, delta/2) | 850 nm, 1300 nm | ± 0.03 dB (probado después de 20 min de calentamiento) |
| 1310, 1490, 1550, 1625 nm | ± 0.05 dB (temperatura 23 ± 1°) |
| Medidor de Potencia Óptica | ||
|---|---|---|
| Fotodetector | 1 mm InGaAs | |
| Longitudes de onda de trabajo | MM: 850, 1300 nm | |
| SM: 1310, 1490, 1550, 1625 nm | (personalizable) | |
| Incertidumbre | ± 12% | (1310, 1550 nm @ -20 dBm) |
| Resolución | 0.01 | |
| Rango dinámico | 1300, 1310, 1490, 1550, 1625 nm | -60 dBm a +10 dBm |
| 850 nm | -53 dBm a +17 dBm |
