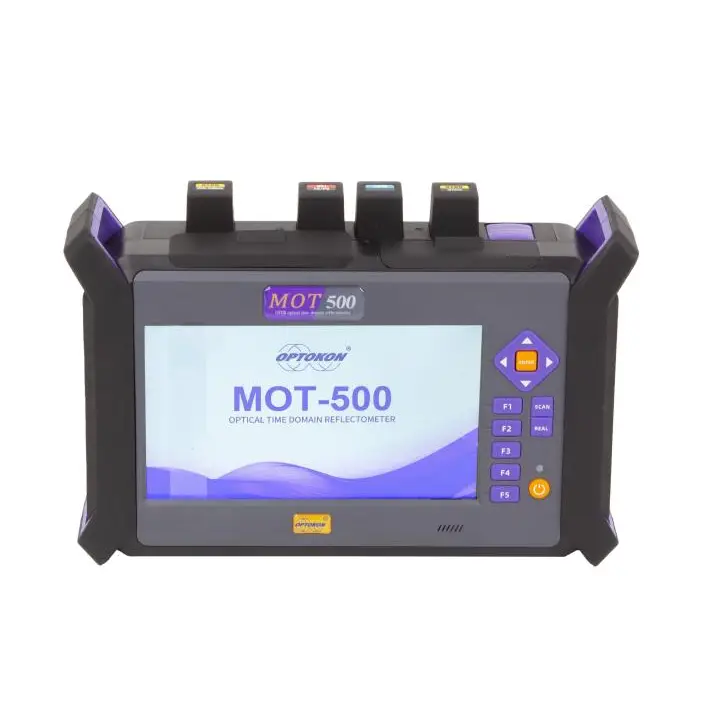

La serie MOT-500 de Reflectómetros Ópticos en el Dominio del Tiempo (OTDR) es un medidor avanzado e inteligente diseñado para la detección de sistemas de comunicación por fibra. Con la creciente instalación de redes ópticas en áreas urbanas y rurales, la necesidad de herramientas de medición eficientes y precisas ha aumentado. El MOT-500 está específicamente diseñado para estas aplicaciones, ofreciendo un rendimiento sobresaliente a un precio económico. Cumple con los estándares nacionales y combina una rica experiencia con tecnología moderna, sometiéndose a rigurosas pruebas mecánicas, electrónicas y ópticas para garantizar la calidad. Su diseño inteligente, compacto y multiusos lo hace ideal tanto para la construcción como para el mantenimiento de redes ópticas.
Características:
- Diseño integrado, inteligente y robusto
- Pantalla LCD antirreflejo de 7 pulgadas
- Resistente a caídas de 1 m de altura
- Prueba de mapa de enlace de fibra
- Zona muerta ultra corta de 1 m
- Prueba a través de divisor de hasta 1x64
- Microscopio de fibra de 400x
- Función de control remoto
- Soporte para visualización e ingreso en varios idiomas
- VFL (localizador visual de fallos): Localización visual de fallos de 650 nm incorporada en un conector FC/UPC
- PM (medidor de potencia): Medidor de potencia incorporado opcional para verificación de señal
- LS (fuente láser): Fuente láser incorporada opcional para verificación de pérdida total
- FM (microscopio de fibra): Sonda de inspección de fibra opcional para inspección de la cara final del conector
- Prueba FTTH en redes PON: Modelos T45F y 31-49-55/62 para mantenimiento y solución de problemas en redes PON
- iOLA: Funcionalidad de monitor de enlace de fibra
Especificaciones:
| Parámetro | Valor |
|---|---|
| Dimensión | 246×173×70 mm, 1.55 kg (batería incluida) |
| Pantalla | Pantalla LCD a color multitáctil de 7 pulgadas |
| Interfaz | USB: 2x USB2, 1x USB3; Red: puerto RJ45, 10/100M; Audio: conector para auriculares de 3.5 mm |
| Zumbador | Zumbador de voltaje de 14 mm |
| Fuente de Alimentación | 12 V / 2 A DC, 100 a 300 V AC, 50-60 Hz |
| Batería | Batería recargable de litio de 7.4 V DC, 5.2 Ah; En espera >15 hrs, prueba > 8 hrs |
| Almacenamiento de Datos | Memoria interna: 10,000 resultados de prueba |
| Idioma | Inglés |
| Condiciones Ambientales | Temperatura y humedad de operación: -10℃ a +50℃; Temperatura y humedad de almacenamiento: -20℃ a +60℃; ≤90% (sin condensación) |
| Accesorios | Estándar: unidad principal, adaptador de corriente, batería de litio, adaptador FC, guía del usuario, disco CD, estuche de transporte, tarjeta micro SD |
Parámetros Técnicos:
| Tipo | Longitud de Onda de Prueba (nm) | Rango Dinámico (dB) | Zona Muerta Evento/Atenuación (m) |
|---|---|---|---|
| MOT-500-T45F | 1310/1550/1625 | 45/43/43 | 0.5/3.0 |
| MOT-500-T43F | 1310/1550/1625 | 40/38/36 | 0.5/3.0 |
| MOT-500-MD21 | 850/1300, 1310/1550 | 19/21, 35/33 | 1.5/8, 1.5/8 |
| MOT-500-D45 | 1310/1550 | 45/43 | 2/14 |
Parámetros de Prueba:
| Parámetro | Valor |
|---|---|
| Ancho de Pulso | SM: 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs |
| Rango de Prueba | 100 m, 500 m, 2 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km |
| Resolución de Muestreo | Mínimo 0.1 m |
| Resolución de Pérdida | 0.001 dB |
| Incertidumbre de Distancia | ± (0.8 m+0.005% x distancia de prueba + resolución) |
| OPM | PM: -65 a +5 dBm, PMH: -50 a +26 dBm; 850/1300/1310/1490/1550/1625 nm |
| OLS | 1310/1550/1625 nm; CW, 270 Hz, 1 kHz, 2 kHz |
| VFL | <1 mW, 630-670 nm, Producto láser Clase II |
